Вакуумные вводы вращения
Вакуумные вводы вращения с эластомерным уплотнением
Вакуумные вводы вращения с магнитножидкостным уплотнением





Компания АКТАН ВАКУУМ поставляет и изготавливает вакуумные вводы вращения с магнитожидкостным уплотнением.

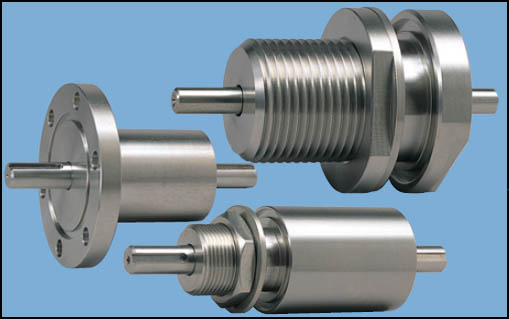

Магнитожидкостные вакуумные вводы вращения Rigaku серии Superseal

Вакуумные вводы вращения с магнитножидкостным уплотнением.

Вводная информация про Ригаку и магнитожидкостные уплотнения

Rigaku является мировым лидером в производстве магнитной жидкости и вакуумных вводов вращения с использованием магнитной жидкости с 1985 года. Более четверти века Ригаку подтверждает чрезвычайно высокое качество на свои вводы вращения. Ригаку – японская компания, при этом производство вакуумных вводов вращения находится в США. Ригаку постоянно улучшает конструкцию вакуумных вводов вращения, что позволяет им дольше работать в самых сложных приложениях по сравнению с вакуумными вводами вращения конкурентов. Серия Superseal, наряду с высочайшим качество, имеет также очень привлекательные цены для клиентов. Также Ригаку производит вакуумные вводы по техническому заданию заказчика. Для заказа такой продукции необходимо заполнить опросный лист и предоставить наиболее полную информацию о приложении.



Уникальный дизайн вакуумных вводов вращения Rigaku.

Уникальный дизайн вакуумных вводов вращения Rigaku.Вакуумные вводы вращения Ригаку не имеют канавки во вращающемся валу, что является их большим преимуществом по сравнению с конкурентами. Благодаря этому решению они позволяют передавать больший крутящий момент и уменьшают скачки давления, которые могут случаться, если к валу приложена боковая нагрузка. Многие модели также имеют подшипники На рисунке схематично показан вакуумный ввод вращения серии Superseal - вакуумный ввод вращения с использованием магнитной жидкости. большего размера, чем установленные в вакуумных вводах вращения конкурентов с аналогичным диаметром вала. Большинство моделей имеют корпус, выточенный из одной заготовки, что обеспечивает высокую вакуумную герметичность и магнитную проводимость. Запатентованная сбалансированная магнитная система обеспечивает минимальный поток рассеивания магнитного поля вокруг ввода вращения. Вся продукция разработана таким образом, что может быть использована при давлении 10-8 мм.рт.ст. (торр). Возможно использование продукции при давлении ниже указанного давления, для этого свяжитесь с нашими специалистами. Вакуумные вводы вращения Ригаку работают при разнице давления в 2 атм (в любом направлении). Максимальная температура не должна превышать 100°C, не рекомендуется длительная работа при температуре выше 85°C (для вакуумных вводов вращения без водяного охлаждения). Серия FD позволяет провести прямую замену вводов вращения Ferrotec.

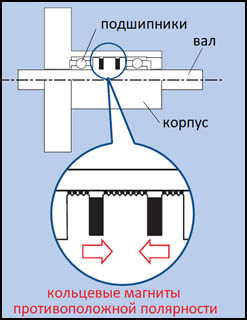

На рисунке схематично показан ввод вращения серии Superseal. Между двумя кольцевыми магнитами расположены неглубокие канавки, между которыми расположена магнитная жидкость. Магнитная жидкость является частью магнитной цепи, замыкая магнитное поле, которое распространяется по валу и корпусу вакуумного ввода вращения. Поскольку диаметр вала в месте расположения магнитов и канавок для расположения магнитной жидкости превышает диаметр вала в месте расположения подшипников, такая конструкция не уменьшает жёсткость вала и передаваемый им момент.

Спецификация и информация для заказа

Спецификация для валов 6 и 8 мм (Серия Superseal с углеводородной основой вакуумного масла магнитной жидкости.

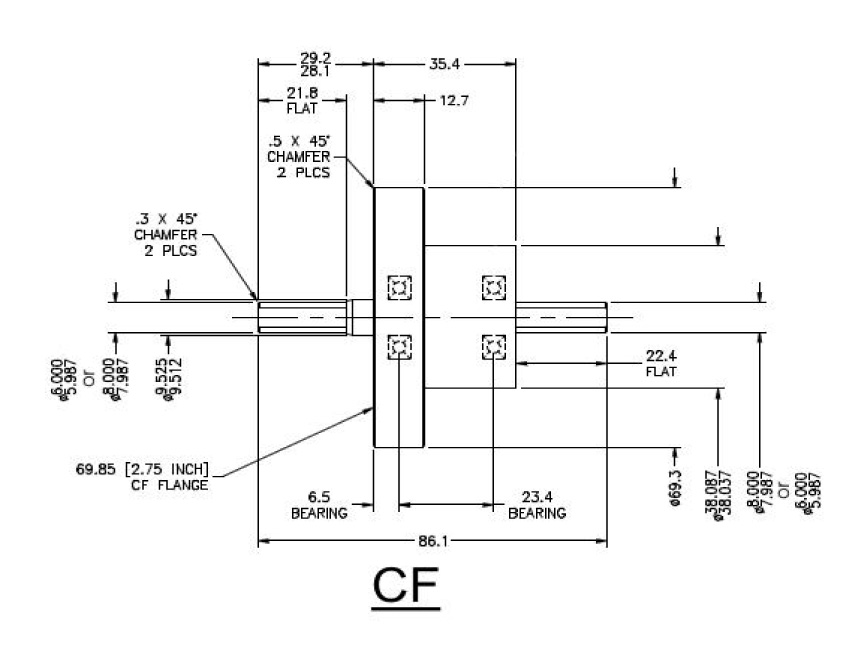

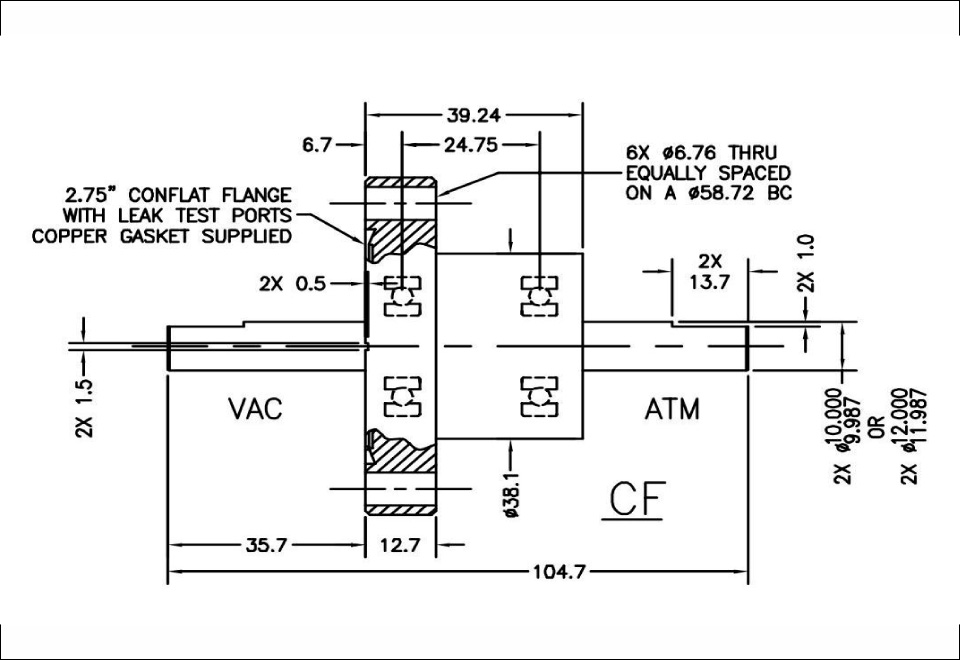

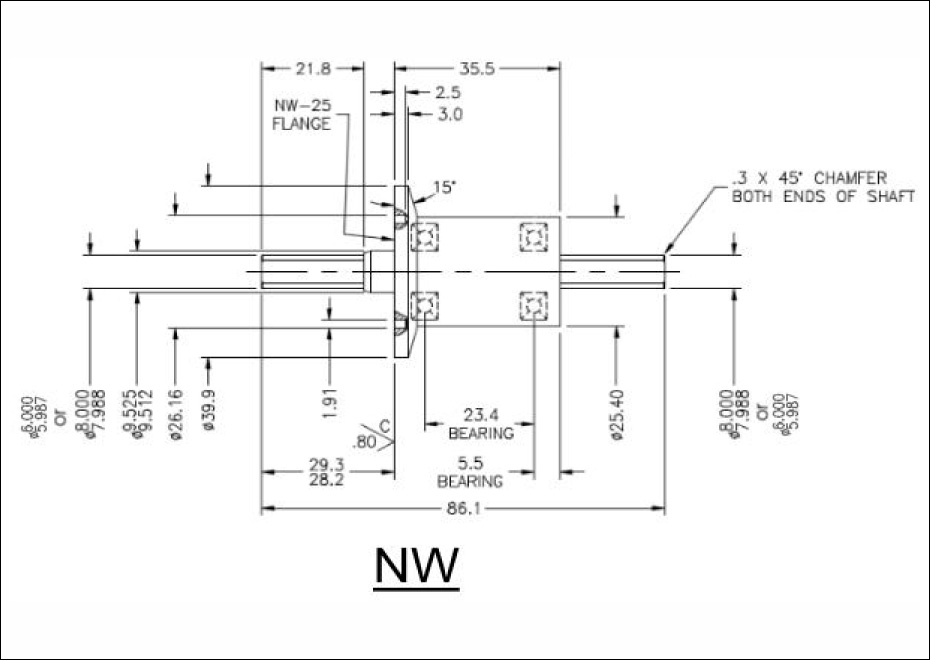

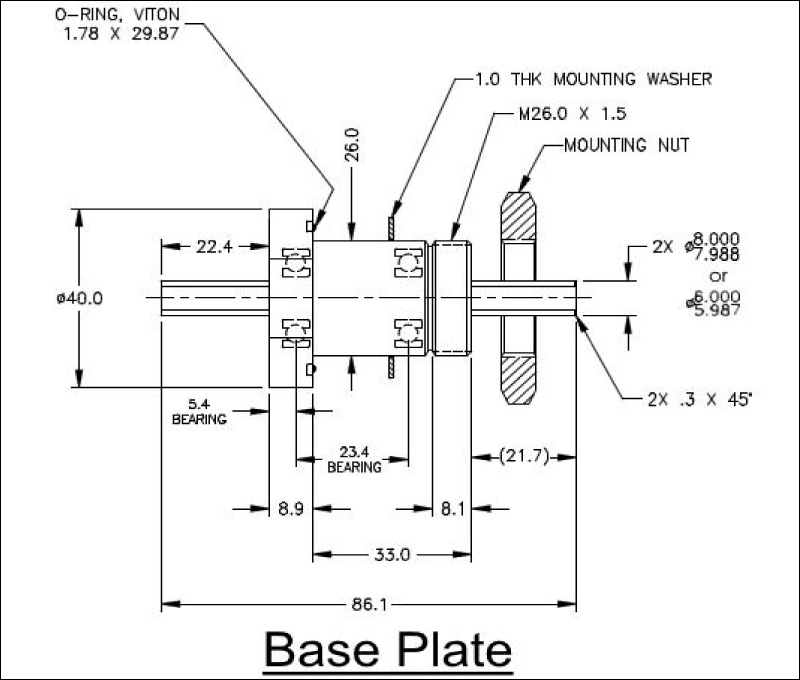

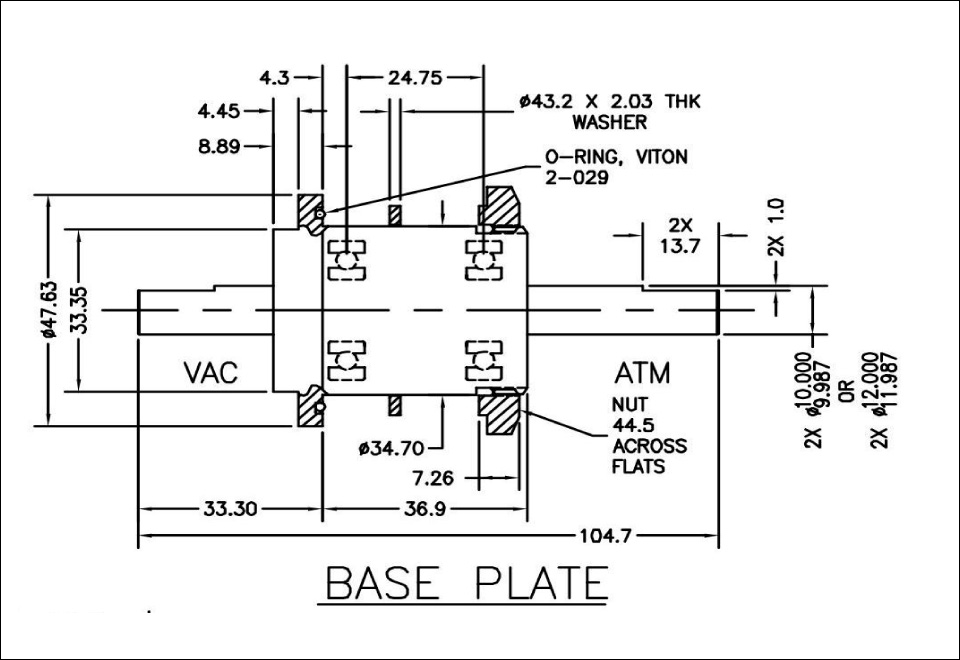

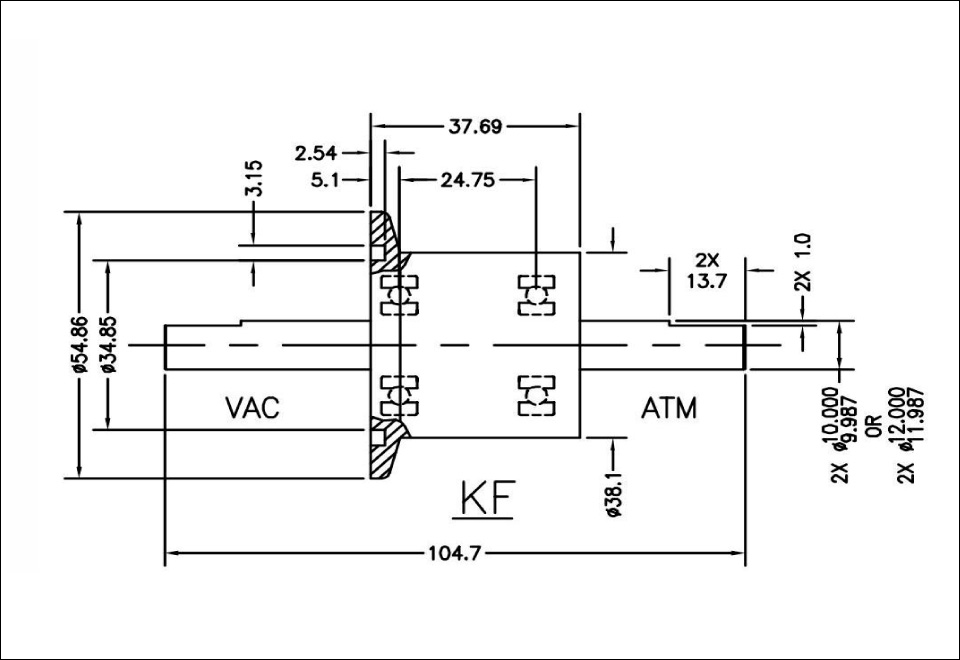

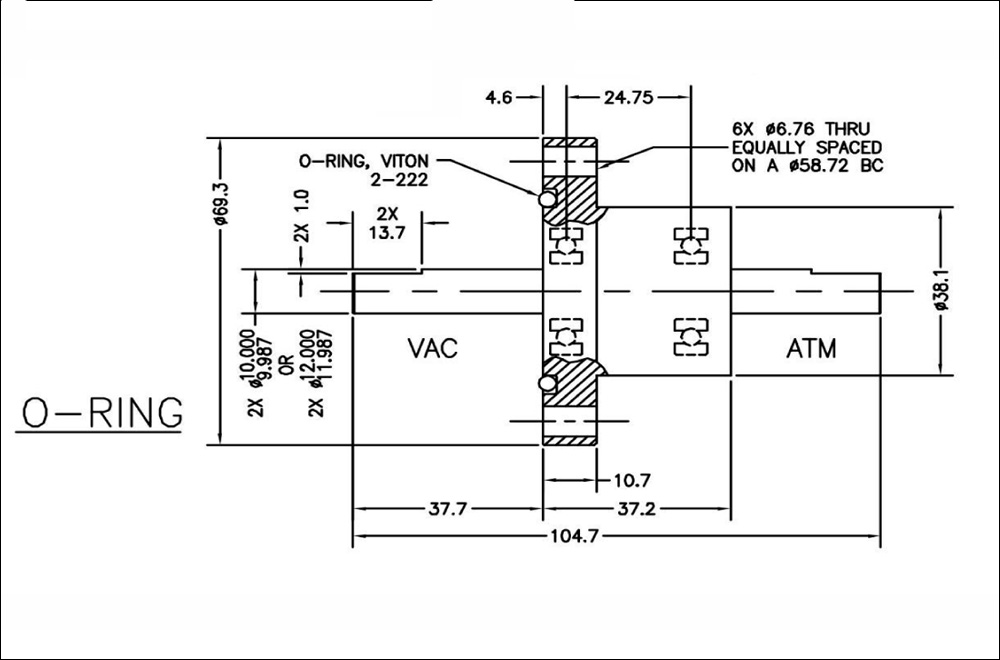

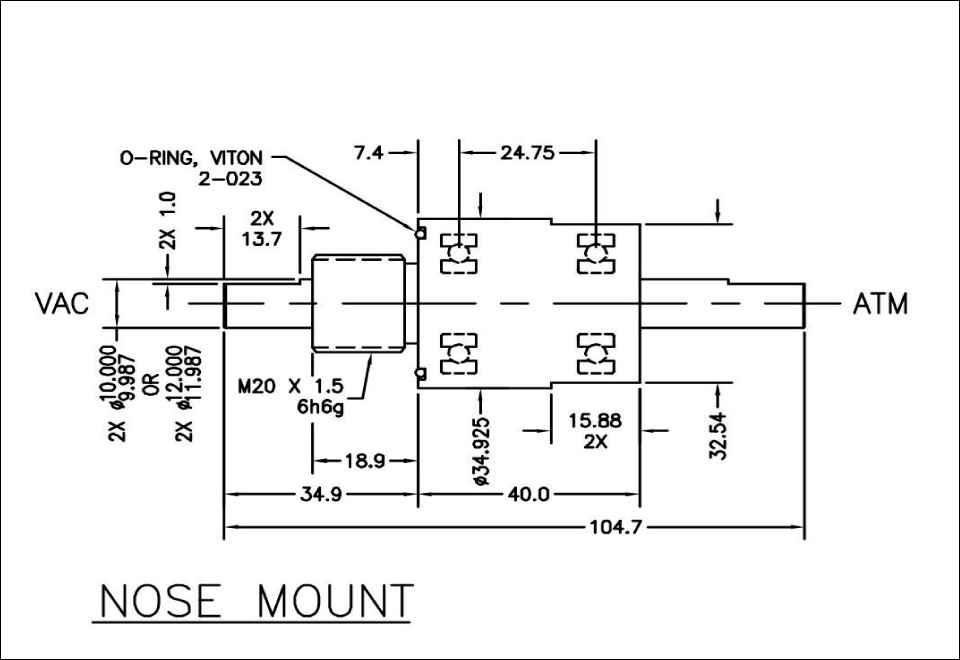

Для просмотра чертежа с размерами перейдите по ссылке, щёлкнув на название соответствующей модели.

Основа вакуумного масла магнитной жидкости Углеводородное
Вакуумный порт CF

KF25
(NW25)

Болтовое уплотнение с вакуумной стороны (Base plate)

6 MM

Номер для заказа

602954 602952 602945
Модель RMS-CF-06-LC RMS-CF-06-LC RMS-CF-06-LC

8 MM



Номер для заказа

602929 602942 602931
Модель RMS-CF-08-LC RMS-KF25-08-LC RMS-LSR-08-LC
Тип ферромагнитной жидкости A300S
Максимальная рабочая температура (°C) 80
Давление паров ферромагнитной жидкости (Pa) 10-8
Рекомендуется использовать при давлении до  (Pa) 10-6
Момент срыва (Н*м) 0.078
Момент сопротивления (Н*м),при 100 об/мин 0.042
Момент сопротивления (Н*м) при 1000 об/мин 0.064
Максимальная частота вращения без нагрузки 5000
Максимальный перепад давления, атм 2.5
Натекание (по гелию) (mbar l / sec) < 5 X 10-9
Передаточный момент (N-m) 5.65 для вала 6 мм / 18.08 для вала 8 мм
Материал корпуса ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Материал вала ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Тип подшипников SSRI-1438 (Нержавеющая сталь)
Максимальная статическая нагрузка на подшипник, Н 273
Максимальная динамическая нагрузка на подшипник, Н 1214
Давление паров смазки в подшипниках (Torr) 1.00E-13
Тип смазки в подшипниках Смесь Fomblin/Krytox
Удерживает вакуум в направлении В обоих направлениях

Спецификация для валов 6 и 8 мм (Серия Superseal с полиэфирной основой вакуумного масла магнитной жидкости.
Для просмотра чертежа с размерами перейдите по ссылке, щёлкнув на название соответствующей модели.
Основа вакуумного масла магнитной жидкости Полиэфир
(Perflouronated polyether)
Вакуумный порт CF

KF25
(NW25)

Болтовое уплотнение с вакуумной стороны (Base plate)

6 MM

Номер для заказа

602955 602953 602946
Модель RMS-CF-06-LC-F RMS-CF-06-LC-F RMS-CF-06-LC-F

8 MM



Номер для заказа

602930 602944 602932
Модель RMS-CF-08-LC-F RMS-KF25-08-LC-F RMS-CF-06-LC-F
Тип ферромагнитной жидкости F310
Максимальная рабочая температура (°C)  100
Давление паров ферромагнитной жидкости (Pa) 10-10
Рекомендуется использовать при давлении до  (Pa) 10-7
Момент срыва (Н*м) 0.141
Момент сопротивления (Н*м),при 100 об/мин 0.155
Момент сопротивления (Н*м) при 1000 об/мин 0.198
Максимальная частота вращения без нагрузки 2500
Максимальный перепад давления, атм 2.5
Натекание (по гелию) (mbar l / sec) < 5 X 10-9
Передаточный момент (N-m) 5.65 для вала 6 мм / 18.08 для вала 8 мм
Материал корпуса ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Материал вала ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Тип подшипников SSRI-1438 (Нержавеющая сталь)
Максимальная статическая нагрузка на подшипник, Н 273
Максимальная динамическая нагрузка на подшипник, Н 1214
Давление паров смазки в подшипниках (Torr) 1.00E-13
Тип смазки в подшипниках Смесь Fomblin/Krytox
Удерживает вакуум в направлении В обоих направлениях

Спецификация для валов 10 и 12 мм (Серия Superseal) с углеводородной основой вакуумного масла магнитной жидкости.
Для просмотра чертежа с размерами перейдите по ссылке, щёлкнув на название соответствующей модели.

Основа вакуумного масла магнитной жидкости Углеводородное
Вакуумный порт CF Кольцевое витоновое уплотнение (o-ring)

KF25
(NW25)

Болтовое уплотнение с атмосферной стороны (Nose mount) Болтовое уплотнение с вакуумной стороны (Base plate)

6 MM

Номер для заказа

1004223 1004225 1004222 1004224 1004226
Модель RMS-CF-10-LC RMS-F1-10-LC RMS-KF40-10-LC RMS-BS-10-LC RMS-LSR-10-LC

8 MM



Номер для заказа

1004299 1004301 1004298 1004300 1004302
Модель RMS-CF-12-LC RMS-F1-12-LC RMS-KF25-12-LC RMS-BS-12-LC RMS-LSR-12-LC
Тип ферромагнитной жидкости A300S
Максимальная рабочая температура (°C) 80
Давление паров ферромагнитной жидкости (Pa) 10-8
Рекомендуется использовать при давлении до  (Pa) 10-6
Момент срыва (Н*м) 0.089
Момент сопротивления (Н*м),при 100 об/мин 0.056
Момент сопротивления (Н*м) при 1000 об/мин 0.084
Максимальная частота вращения без нагрузки 3900
Максимальный перепад давления, атм 2.5
Натекание (по гелию) (mbar l / sec) < 5 X 10-9
Передаточный момент (N-m) 21 для вала 10 мм / 37 для вала 12 мм
Материал корпуса ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Материал вала ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Тип подшипников SSRI-1812 (Нержавеющая сталь)
Максимальная статическая нагрузка на подшипник, Н 1530
Максимальная динамическая нагрузка на подшипник, Н 3042
Давление паров смазки в подшипниках (Torr) 1.00E-13
Тип смазки в подшипниках Смесь Fomblin/Krytox
Удерживает вакуум в направлении В обоих направлениях

Спецификация для валов 10 и 12 мм (Серия Superseal) с полиэфирной основой вакуумного масла магнитной жидкости.
Для просмотра чертежа с размерами перейдите по ссылке, щёлкнув на название соответствующей модели.

Основа вакуумного масла магнитной жидкости Полиэфир
(Perflouronated polyether)
Вакуумный порт CF Кольцевое витоновое уплотнение (o-ring)

KF25
(NW25)

Болтовое уплотнение с атмосферной стороны (Nose mount) Болтовое уплотнение с вакуумной стороны (Base plate)

6 MM

Номер для заказа

1004304 1004306 1004303 1004305 1004307
Модель RMS-CF-10-LC-F RMS-F1-10-LC-F RMS-KF40-10-LC-F RMS-BS-10-LC-F RMS-LSR-10-LC-F

8 MM



Номер для заказа

1004309 1004311 1004308 1004310 1004312
Модель RMS-CF-12-LC-F RMS-F1-12-LC-F RMS-KF40-12-LC-F RMS-BS-12-LC-F RMS-LSR-12-LC-F
Тип ферромагнитной жидкости F310
Максимальная рабочая температура (°C)  100
Давление паров ферромагнитной жидкости (Pa) 10-10
Рекомендуется использовать при давлении до  (Pa) 10-7
Момент срыва (Н*м) 0.183
Момент сопротивления (Н*м),при 100 об/мин 0.197
Момент сопротивления (Н*м) при 1000 об/мин 0.254
Максимальная частота вращения без нагрузки 1800
Максимальный перепад давления, атм 2.5
Натекание (по гелию) (mbar l / sec) < 5 X 10-9
Передаточный момент (N-m) 21 для вала 10 мм / 37 для вала 12 мм
Материал корпуса ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Материал вала ввода вращения Нержавеющая сталь 17-4 PH (коррозионно стойкий хромоникелевый сплав нержавеющей стали)
Тип подшипников SSRI-1812 (Нержавеющая сталь)
Максимальная статическая нагрузка на подшипник, Н 1530
Максимальная динамическая нагрузка на подшипник, Н 3042
Давление паров смазки в подшипниках (Torr) 1.00E-13
Тип смазки в подшипниках Смесь Fomblin/Krytox
Удерживает вакуум в направлении В обоих направлениях
