Как правило, главное назначение вакуумных сильфонов и вакуумных шлангов соединение вакуумной камеры с вакуумными насосами, построение вакуумных откачных магистралей, соединение различных вакуумных узлов внутри вакуумной системы.
Стандартным решением для таких задач являются вакуумные сильфоны из нержавеющей стали и вакуумные ПВХ шланги. Чтобы избежать в дальнейшем терминологической путаницы, для вакуумных шлангов из нержавеющей стали мы используем термин вакуумный сильфон. Вакуумным шлангом мы называем вакуумный шланг из ПВХ, армированный стальной спиралью. Вакуумные сильфоны бывают гибкие, средней жёсткости и жёсткие. Гибкие сильфоны только изгибаются, но также хорошо работают на растяжение и сжатие.
Вакуумные сильфоны изготовлены из нержавеющей стали 08Х18Н10 (по американской классификации: SS 304).
Вакуумные сильфоны гибкие и средней жёсткости – электрополированные, жёсткие – без электрополировки поверхности.
Для некоторых приложений лучше использовать более жёсткие вакуумные сильфонны (например там, где нежелательны деформации сильфона при его вакууммировании). Вакуумные сильфоны поставляются с фланцами стандартов KF (NW), ISO и СF (ConFlat). Жёсткие сильфоны имеют больший типоряд по длинам.
Для бюджетных решений, в случае, если вакуумная система работает при давлениях до 10-4 торр (10-4 мм.рт.ст.), возможно использование ПВХ шлангов, армированных стальной спиралью, предотвращающей схлопывание ПВХ шланга при его вакууммировании.
Перед выбором конкретной модели вакуумного сильфона рекомендуем посмотреть короткий видеоролик о наших вакуумных сильфонах.
Обращаем Ваше внимание!
Складские позиции отгружаются в течение трех
рабочих дней. Позиции под заказ поставляются
в течение двух месяцев. Цены указаны с учетом НДС.
При заказе, необходимо указывать каталожный номер,
наименование и количество каждой выбранной позиции.

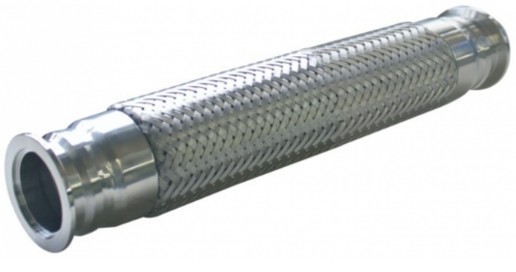

Гибкие вакуумные сильфоны выполнены из более тонкого металла, имеют меньший радиус изгибания, легче изгибаются, поверхность
сильфона имеет более блестящий вид. Материал – нержавеющая сталь (SS304).
Изготавливаются с фланцами KF (NW), ISO, CF (ConFlat), длиной 10, 20, 25, 50, 75 и 100 cм.
Данные вакуумные сильфоны будут лучшим выбором для высоковакуумных приложений.
Вакуумные сильфоны средней жёсткости имеют большую жёсткость на изгиб по сравнению с гибкими вакуумными сильфонами, не деформируются на сжатие-растяжение. Материал – нержавеющая сталь (SS304). Изготавливаются с фланцами KF16, KF25, KF40, KF50, длиной 25 см, 50 см, 1 м.
Жёсткие вакуумные сильфоны из нержавеющей стали имеют немного большую жёсткость на изгиб, поверхность немного более матовая. Материал – нержавеющая сталь (SS304). Изготавливаются с фланцами KF (NW), ISO и ConFlat, длиной 10, 25, 50, 75 см, 1 м, 1.5 м, 2 м. Жесткие вакуумные сильфоны имеют более низкую цену (прим. в 2 раза по сравнению с гибкими, и примерно в 1.5 раза по сравнению с сильфонами средней жёсткости).

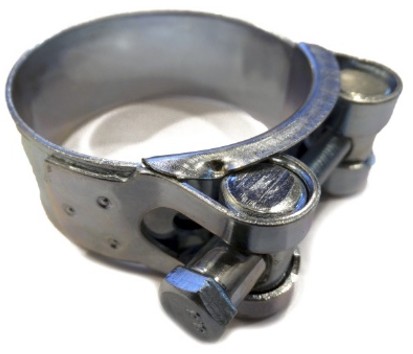

Вакуумные ПВХ шланги поставляются с внутренними
диаметрами, позволяющими надеть их на стандартные вакуумные полунипели (патрубки
со стандартными вакуумными фланцами).
Это позволяет их легко подсоединить к
стандартному вакуумному оборудованию, монтируя вакуумные системы, и недорого создать протяженные вакуумные
магистрали. Также данные вакуумные ПВХ шланги могут быть использованы в не вакуумных
приложениях, где требуются ПВХ шланги с усиленными стенками, армированные
стальной пружиной.
Сводная таблица типоразмеров поставляемых вакуумных сильфонов из нержавеющей стали (верхняя строчка – длина в мм).
Длина:
100 мм
150 мм
200 мм
250 мм
500 мм
750 мм
1000 мм
1500 мм
2000 мм
Тип фланца:
KF16
ГС, ЖС
ГС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС, ЖС
ГС, ЖС, СЖС
ЖС
ЖС
KF25
ГС, ЖС
ГС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС, ЖС
ГС, ЖС, СЖС
ЖС
ЖС
KF40
ГС, ЖС
ГС
ГС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС, ЖС
ГС, ЖС, СЖС
ЖС
KF50
ГС, ЖС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС, ЖС
ГС, ЖС, СЖС
ЖС
ISO63
ГС, ЖС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС
ГС, СЖС
ISO100
ГС, ЖС
ГС, ЖС, СЖС
ГС, ЖС, СЖС
ГС
ГС, СЖС
ISO160
ГС, ЖС
ГС
ЖС, СЖС
ГС, ЖС, СЖС
ГС
ГС, СЖС
CF16
ГС2, ЖС
ЖС
ЖС
CF25
ГС2
CF40
ГС2, ЖС
ЖС
ЖС
CF63
ЖС
ГС1
ЖС
ЖС
CF80
ГС1
CF100
ЖС
ГС1
ЖС
ЖС
CF160
ГС1
Буквенные обозначения в таблице:
ГС – Гибкий
СЖС – Средней жёсткости
ЖС - Жёсткий
Цветовые обозначения: Красный – складская позиция, черный –
позиция под заказ
ГС1 - длина данного гибкого сильфона СF составляет 178 мм.
ГС2 - длина данного гибкого сильфона СF составляет 82 мм
