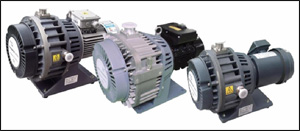

Спиральные безмасляные вакуумные насосы предназначены для применения в исследовательских лабораториях, университетах и промышленности для получения вакуума, не загрязнённого парами вакуумного масла. Сприальные вакуумные насосы VACSCROLL предназначены для откачки воздуха и инертных газов, не предназначены для откачки коррозионных и запыленных газов. Спиральный вакуумный насос можно установить в связке с другими вакуумными насосами для получения более высокого вакуума, а также он может работать самостоятельно.
Вакуумные спиральные насосы ACTAN VACSCROLL оснащены газобалластным клапаном, который позволяет выводить конденсат через нагнетательный патрубок и обеспечить откачку газов с повышенным содержанием паров. Данные безмаслянные вакуумные насосы обладают малым весом по сравнению с винтовыми вакуумными насосами, низким шумом, низким уровнем вибрации и компактными размерами, что позволяет применять их в лабораторных условиях.
Вакуумные спиральные насосы ACTAN VACUUM отличает стабильность характеристик, высокая надёжность, и что даёт им сильное дополнительное преимущество по сравнению с безмаслянными насосами других типов – простота сервисного обслуживания и ремонта.
Области применения:
• Напылительные системы
• Нанесение покрытий в вакууме
• Гелиевые течеискатели
• Вакуумные печи
• Лабораторное оборудование
• Системы с электроными пучками
• Электронные сканирующие микроскопы
является отличным решением для получения сухого вакуума в исследовательских и производственных целях, требующих небольших скоростей откачки.
Принцип спиральных вакуумных насосов(компрессоров) был предложен французом Леоном Крейо в 1905. В настоящее время спиральные вакуумные насосы получили распространение как средства безмаслянной откачки. Каждый насос состоит из 2 спиралей Архимеда расположенных со смещением 180°. Таким образом образуются области с размыми объемами. Вращаясь электродвигателем, подвижная спираль совершает орбитальное вращение, таким образом образовавшиеся газовые полости уменьшаются, сжимая газ от периферии к центру. Основными требованиеми к спиральным вакуумным насосам являются точность обработки спиралей и правильность выбора поверхностей трения.
Преимущества пользователя:
• отсутствие масла в процессе сжатия
• Высоко-эффективная откачка (высокий кпд)
• низкое остаточное давление
• Низкий уровень шума
• Низкий уровень вибрации
• Допускается откачка от атмосферного давления
• низкая масса
• воздушное охлаждение
• низкое потребление энергии
• встроенный счетчик часов наработки
Примениение спиральных вакуумных насосов:
• вакуумнирование камер для электро лучевой сварки
• Вакуум для лазеров
• Откачка объемов при течеискании
• Ускорители частиц/синхрофазотроны
• Инструменты для контроля поверхности
• Электронные микроскопы
• Вакуумирование загрузочных камер
• Спектрометрия
• Ламповая промышленность
• Насос предварительного разряжения для турбомолекулярных вакуумных насосов
Спиральные безмасляные вакуумные насосы предназначены для применения в исследовательских лабораториях и промышленности. Спиральный насос можно использовать комбинируя его в вакуумной откачной системе с другими насосами, а также он может работать самостоятельно. Спиральные насосы оснащены газобалластным клапаном, который позволяет выводить конденсат через нагнетательный патрубок и обеспечить откачку паров газов вплоть до максимального значения номинального давления на входе. Обладают малым весом, низким шумом, низким уровнем вибрации и компактными размерами что позволяет применять их в условиях, когда использование других насосов невозможно.
Компания поставляет вакуумные насосы от производителя оптом и в розницу. Также мы осуществляем сборку откачных постов на базе представленного оборудования. Заказать вакуумный насос или запасные части для насосов Вы можете в нашем интернет-магазине www.evacuum.ru или обращайтесь к нам через раздел контакты.
Принцип работы:
Одна из спиралей неподвижна, другая совершает вращательное движение с помощью эксцентрика, что позволяет захватить и сжать газ между канавками и далее выбросить его наружу через выпускной патрубок.
Модель
ACTAN VACSCROLL-7
ACTAN VACSCROLL-15
ACTAN VACSCROLL-31
ACTAN VACSCROLL-60
Производительность
(в электр. сети 50 Гц)
л/с
2.0
4.3
8.6
16.6
л/м
120.0
258.0
520.0
990
м3/ч
7
15.5
31
60
Предельное давление
Па
≤ 9
≤ 3
≤ 1
≤ 1
Торр
≤ 7 х 102
≤2 х 10-2
≤8 х 10-3
≤8 х 10-3
Мбар
≤ 9 х 10-2
≤3 х 10-2
≤1 х 10-2
≤1 х 10-2
Уровень шума
дБ(A)
≤57
≤51
≤63
≤67
Диаметр входного / выходного патрубков
KF25 / KF16
KF25 / KF16
KF40 / KF16
KF40 / KF16 х2
Уровень утечек (выход и штуцер продувки закрыты)
1 х 10-2 Па·л/с (1 х 10-4 мбар л/с)
Макс. входное / выходное давление
МПа
0.1 / 0.13
Окружающая температура
°C
5 ... 40
Максимально допустимый объем паров воды
г/ч
50
60
З-х фазный двигатель
Мощность
КВ/ч
0.25 / 0.30
0.55 / 0.74
0.75 / 1.00
1.50 / 2.00
Напряжение
В
380 / 220
1-но фазный двигатель
Мощность
КВ/ч
0.25 / 0.30
0.55 / 0.74
0.75 / 1.00
–
Напряжение
В
220 / 110
Внешние размеры
мм
430х250х280
490х290х267
520х316х360
580х360х400
Вес насоса
кг
18
32
36
52
Тип охлаждения
Воздушное охлаждение
Особенность
Наличие штуцера продувки
Рабочая характеристика

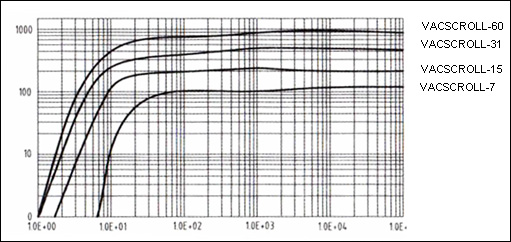

Зависимость производительности (л/мин) от входного давления (Па).

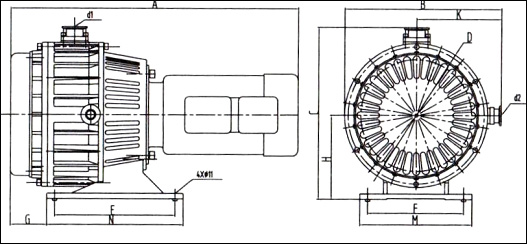

Габаритные размеры вакуумных спиральных насосов VACSCROLL
Размер
A
B
C
D
E
F
G
H
M
N
K
d1
d2
Модель
ACTAN VACSCROLL-7
430
250
280
220
214
109
86
130
155
250
135
25
16
ACTAN VACSCROLL-15
490
290
340
267
252
145
101
201
192
288
156
25
16
ACTAN VACSCROLL-31
520
316
360
291
252
160
93
175
206
288
175
40
16
ACTAN VACSCROLL-60
580
360
400
336
267
184
121
195
224
303
191
40
16x2
Внимание!
Если откачиваемые газы частично запылены, установите в трубопроводе между камерой и спиральным вакуумным насосом фильтр тонкой очистки.
При откачке паров воды (влажность более 60%) установите паровой водоотделитель. В этом случае температура газа на входе в насос не должна превышать 50°С. Если температура паров превышает 50°C, установите в трубопроводе между камерой и насосом охладитель или сильфон для уменьшения температуры на входе в насос до менее чем 50°С.
Обратите внимание на размер и длину входных патрубков. Рекомендуется, чтобы для ACTAN VACSCROLL-60 и ACTAN VACSCROLL-31 максимальная длина не превышала 15 м, а внутренний диаметр равнялся 40 мм, для ACTAN VACSCROLL-15 и ACTAN VACSCROLL-7 – максимальная длина 8 м при внутреннем диаметре 25 мм.
Если насос постоянно работает при давлении около предельного, чтобы избежать осаждения влаги внутри вакуумного спирального насоса, открывайте на один час штуцер продувки воздухом, закрывайте изолирующий клапан и открывайте доступ атмосферного воздуха к входному патрубку на 3-5 секунд 3-5 раз в день. Будьте аккуратны, не повредите штуцер продувки воздухом во время продувки откачиваемыми газами с мелкой пылью и парами воды.
При работе насоса в первый раз или при работе после долгого простоя необходимо больше времени для достижения предельного давления. Для удаления посторонних частиц или осажденной внутри насоса влаги, оставьте насос включенным на 3-5 часов и открывайте доступ атмосферного воздуха к входному патрубку на 3-5 секунд 3-5 раз в час.
Уплотнения для спиральных насосов VACSCROLL
Уплотнение торцевое для вакуумного спирального насоса ACTAN VACSCROLL-7
Уплотнение торцевое для вакуумного спирального насоса ACTAN VACSCROLL-15
Уплотнение торцевое для вакуумного спирального насоса ACTAN VACSCROLL-31
