Компания АКТАН ВАКУУМ поставляет вакуумные окна и компоненты из стекла
Вакуумные окна
Компания АКТАН ВАКУУМ предоставляет широкий ассортимент смотровых окон, предназначенных для работы в условиях высокого и сверхвысокого вакуума (СВВ). Они идеально подходят для наблюдения за процессами в видимом спектре и оптического наведения.
Преимущества и особенности:
- Изготовлены в соответствии со строгими стандартами ISO 9001-2008 в чистых помещениях класса 10 000.
- Используем только материалы высочайшего качества для максимальной надежности и долговечности.
- Большинство окон имеют профиль нулевой длины, который обеспечивает свободный угол обзора и гарантирует, что окно не выступает за монтажный фланец, что снижает риск повреждений.
- Размеры фланцев CF, KF и ISO
- Материал стекла: боросиликатное стекло 7056 Kodial, не имеет покрытий
- Корпус смотровых окон сверхвысокого вакуума выполнен из нержавеющей стали SS304L
- Окна высокого вакуума герметизируются уплотнительным кольцом, а окна сверхвысокого вакуума герметично запаяны для работы при повышенных температурах.

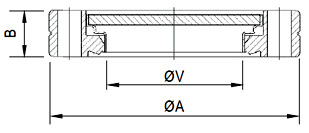

Размеры вакуумных окон:
| Внешний диаметр, A мм |
Фланец |
Высота, B мм |
Диаметр стекла, V мм |
| 34 |
CF16 |
8 |
16 |
| 69 |
CF40 |
13 |
38 |
| 114 |
CF63 |
17 |
64 |
| 152 |
CF100 |
20 |
89 |
| 202 |
CF160 |
22 |
137 |
| 253 |
CF200 |
27 |
183 |
| 30 |
KF16 |
8.5 |
16 |
| 40 |
KF24 |
9.5 |
16 |
| 55 |
KF40 |
14.5 |
38 |
| 75 |
KF50 |
14.5 |
38 |
| 95 |
ISO63 |
12 |
38 |
| 130 |
ISO100 |
15.3 |
63.6 |
| 180 |
ISO160 |
17.8 |
89.2 |
| 240 |
ISO200 |
17.8 |
137 |
| 290 |
ISO250 |
18.8 |
137 |
Технические характеристики:
|
UHV |
HV |
| Диапазон рабочего давления |
760 Торр ~ 1 x 10-10 Торр
1,000 мбар ~ 1,33 x 10-10 мбар
100 кПа ~ 1,13 x 10-11 кПа |
760 Торр ~ 1 x 10-8 Торр
1,000 мбар ~ 1,33 x 10-8 мбар
100 кПа ~ 1,13 x 10-9 кПа |
| Скорость утечки |
760 Торр ~ 1 x 10-10 Торр
1,013 мбар ~ 1,33 x 10-10 мбар
101 кПа ~ 1,13 x 10-11 кПа |
1 x 10-9 Торр л/с
1,33 x 10-9 мбар л/с
1,13 x 10-10 кПа л/с |
| Диапазон температур |
-20°C (-4°F) ~ 350°C (662°F) |
-20°C (-4°F) ~ 200°C (392°F) |
| Температура выпекания |
300°C (572°F) |
150°C (302°F) |
| Максимальное изменение температуры в минуту |
3°C (5,4°F) |
3°C (5,4°F) |
| Материал корпуса |
Нержавеющая сталь SS304L |
Нержавеющая сталь SS304L |
| Материал стекла |
Kodial |
Kodial |
| Положение при монтаже |
Любое |
Любое |
Таблица для заказа:
| Артикул |
Фланец |
Купить в интернет-магазине eVacuum.ru |
| VP-KD-CF-133 |
CF16 |
 |
| VP-KD-CF-275 |
CF40 |
|
| VP-KD-CF-450 |
CF63 |
|
| VP-KD-CF-600 |
CF100 |
|
| VP-KD-CF-800 |
CF160 |
|
| VP-KD-CF-1000 |
CF200 |
|
| VP-KD-KF-16 |
KF16 |
|
| VP-KD-KF-25 |
KF25 |
|
| VP-KD-KF-40 |
KF40 |
|
| VP-KD-KF-50 |
KF50 |
|
| VP-KD-ISOK-63 |
ISO63 |
|
| VP-KD-ISOK-100 |
ISO100 |
|
| VP-KD-ISOK-160 |
ISO160 |
|
| VP-KD-ISOK-200 |
ISO200 |
|
| VP-KD-ISOK-250 |
ISO250 |
|
|
|
