ВАКУУМНЫЕ КЛАПАНЫ АКТАН
Ручные шаровые вакуумные клапаны.

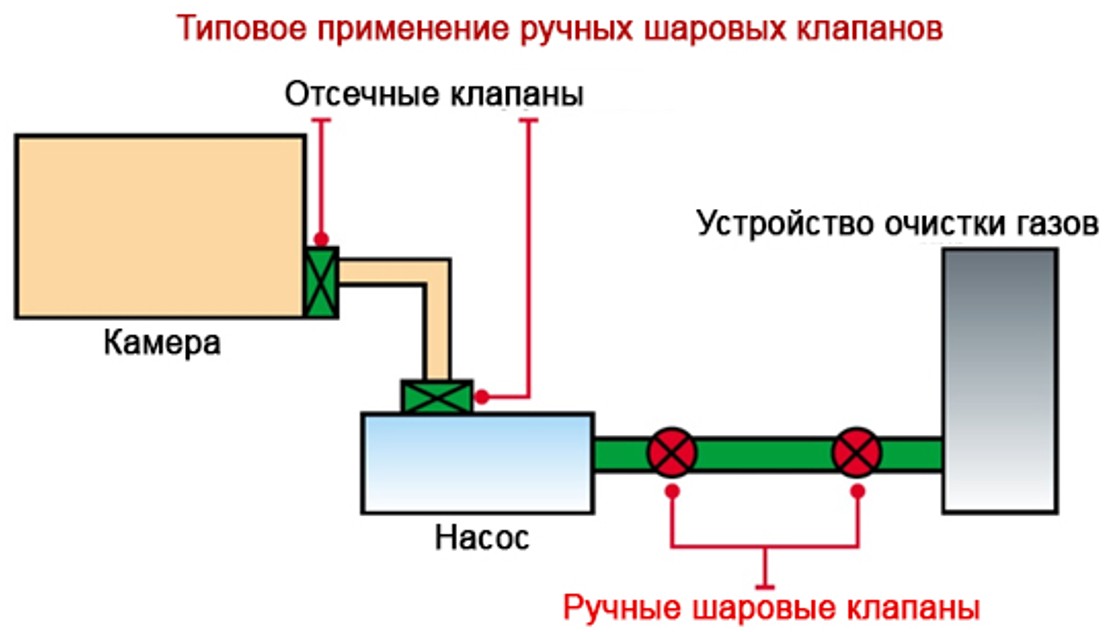

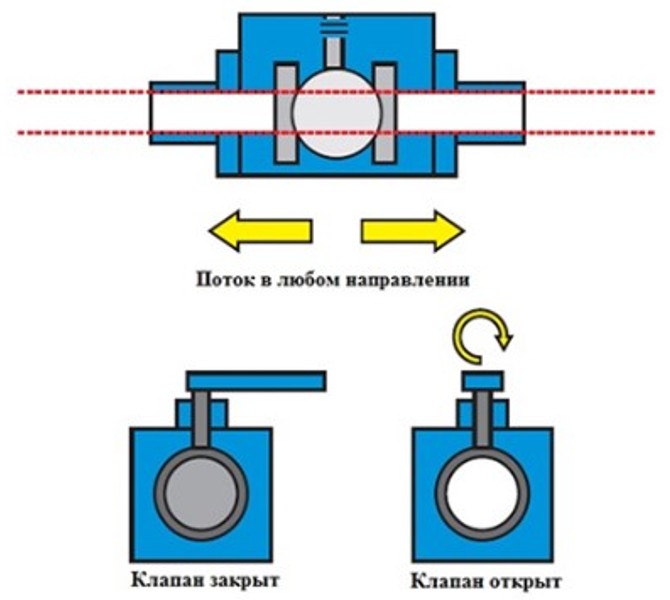

Ручные шаровые клапаны считаются одним из самых распространенных типов вакуумных клапанов. Они применяются во многих вакуумных системах и регулируют поток газов, открывая или перекрывая их подачу по магистралям.
Клапан может использоваться в химических процессах и при высоких температурах окружающей среды благодаря использованию нержавеющей стали 316L или 316Ti. Клапаны так же спроектированы для применения в вакуумных печах.

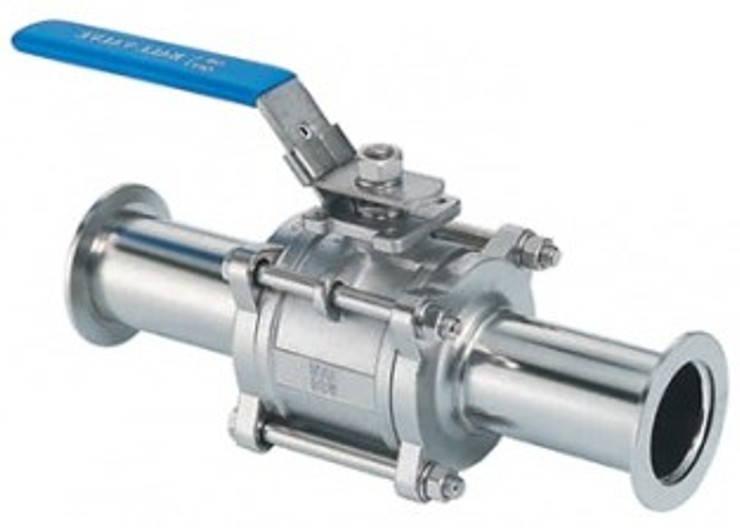

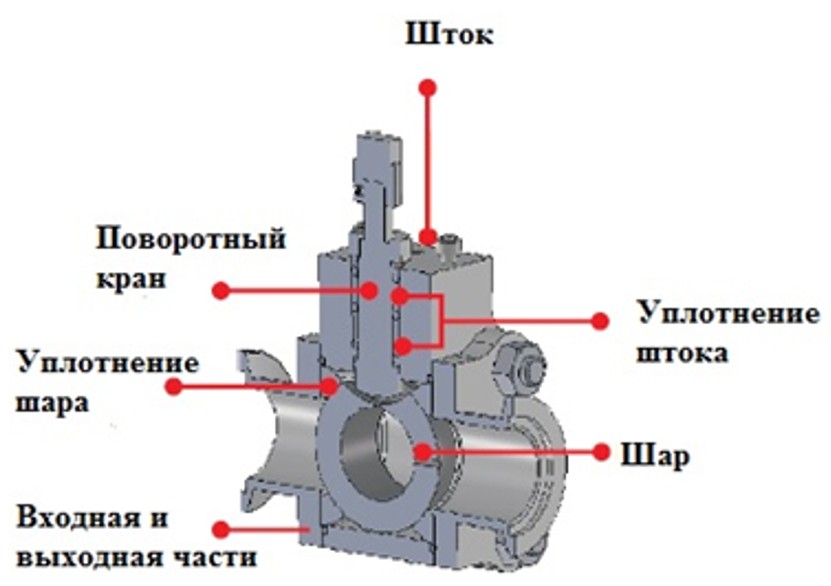

Корпус клапана цельнометаллический из нержавеющей стали. Входной и выходной фланцы изготовлены из кованого металла.

Ниже вы можете ознакомиться с технической спецификацией вакуумных клапанов и информацией для заказа.
Технические характеристики:
|
| Уплотнение штока |
FKM(Витон) |
| Уплотнение шара: |
PTFE |
| Уплотнение корпуса: |
FKM (Витон) |
| Диапазон рабочего давления: |
от 4,500 Торр до 1x10-5 Торр
от 6,000 мбар до 1,33x10-5 мбар
от 600 кПа до 1,33x10-4 кПа |
| Натекание по гелию: |
1x10-8 Торр л/с, He
1,33x10-8 мбар л/с, He
1,33x10-7 кПа
|
| Максимальный перепад давлений при закрытии клапана: |
4 500 Торр
6 000 мбар
600 кПа
|
| Максимальный перепад давлений при открытии клапана: |
4 500 Торр
6 000 мбар
600 кПа
|
| Количество циклов: |
более 30 000
|
| Максимальная температура на корпусе: |
200°C
|
| Максимальная температура привода: |
150°C
|
| Максимальная температура на соленоиде: |
80°C
|
| Материал корпуса: |
Нержавеющая сталь
|
| Положение при установке: |
Любое
|
|
KF16 |
KF25
|
KF40'
|
KF50
|
| Максимальный перепад давлений при закрытом клапане |
4,500 Торр
6,000 мбар
600 кПа
|
| Максимальный перепад давлений при открытии клапана |
4,500 Торр
6,000 мбар
600 кПа
|
| Время открытия/закрытия клапана |
2 сек.
|
3 сек.
|
3 сек.
|
4 сек.
|
| Проводимость клапана (молекулярный поток) |
5 (литр/сек)
|
12 (литр/сек)
|
33 (литр/сек)
|
54 (литр/сек)
|
Таблица для заказа
| Артикул |
Наименование |
Фланцы |
Купить в интернет-магазине eVacuum.ru |
| MBV-CT-KF-16 |
Клапан вакуумный шаровой KF16 (NW16), нержавеющая сталь 316L |
KF16 |
 |
| MBV-CT-KF-25 |
Клапан вакуумный шаровой KF25 (NW25), нержавеющая сталь 316L |
KF25 |
|
| MBV-CT-KF-40 |
Клапан вакуумный шаровой KF40 (NW16), нержавеющая сталь 316L |
KF40 |
|
| MBV-CT-KF-50 |
Клапан вакуумный шаровой KF50 (NW16), нержавеющая сталь 316L |
KF50 |
|
| |
|
|
|
| MBV-CT-BW-075 |
Клапан вакуумный шаровой без фланцев, труба 0,75 дюйма под приварку, нержавеющая сталь 316L |
Труба 0,75” |
|
| MBV-CT-BW-100 |
Клапан вакуумный шаровой без фланцев, труба 1 дюйм под приварку, нержавеющая сталь 316L |
Труба 1” |
|
| MBV-CT-BW-150 |
Клапан вакуумный шаровой без фланцев, труба 1,5 дюйма под приварку, нержавеющая сталь 316L |
Труба 1,5” |
|
| MBV-CT-BW-200 |
Клапан вакуумный шаровой без фланцев, труба 2 дюйма под приварку, нержавеющая сталь 316L |
Труба 2” |
|
|
|
