ВАКУУМНЫЕ КЛАПАНЫ АКТАН

Угловые ручные вакуумные клапаны для высоковакуумных и сверхвысоковакуумных приложений.

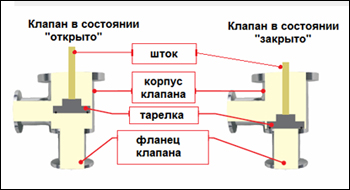

Угловые ручные вакуумные клапаны для высоковакуумных и сверхвысоковакуумных приложений.Схема работы углового вакуумного клапана приведена на рисунке слева. Когда тарелка вакуумного клапана садится на седло вакуумного клапана (в которое вставлена уплотнительная резинка), вакуумный клапан находится в состоянии «закрыто».

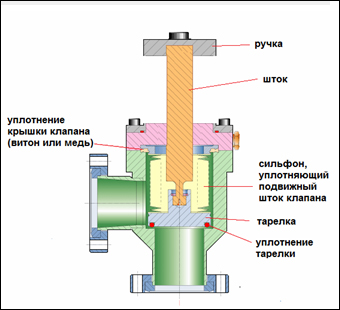

Данная серия вакуумных клапанов имеет сильфонное уплотнение штока, что с точки зрения вакуумных технологий является более предпочтительным вариантом по сравнению с уплотнением штока с помощью витонового кольца, хотя сильфонное уплотнение удорожает стоимость вакуумного клапана. Угловые ручные вакуумные клапаны для высоковакуумных и сверхвысоковакуумных приложений.Сильфон штока надёжно защищает шток от взаимодействия с вакуумом. Учитывая динамический характер уплотнения штока, а тем более то, что это линейное движение (которое сложнее уплотнить и является менее надёжным по сравнению с вращательным движением), а также принимая во внимание, что сильфоны выдерживают до миллиона и больше циклов, вакуумные клапаны с сильфонным уплотнением штока стали стандартным решением для подавляющего большинства современных вакуумных приложений. Сильфонное уплотнение штока показано на рисунке справа.



Угловые ручные вакуумные клапаны для высоковакуумных и сверхвысоковакуумных приложений.Важным преимуществом данных вакуумных клапанов является электрополировка всех поверхностей и всех частей вакуумного клапана, что позволяет их применять в высоковакуумных сверхчистых приложениях. Электрополировка значительно уменьшает дегазацию с поверхности. Большая часть вакуумных клапанов, поставляемая нашими конкурентами, не имеет электрополировку поверхности.

Что ещё отличает вакуумные клапаны друг от друга, и на что следует обратить внимание при выборе вакуумного клапана?

Очень важным является тип уплотнения между крышкой и корпусом вакуумного  клапана. Данное уплотнение может быть выполнено в виде витонового уплотнителя (витон – специальный полимер, аналог вакуумной резины) или в виде медной прокладки. Наличие медной прокладки позволяет поднять температуру прогрева клапана на несколько десятков градусов, что очень важно для сверхвысоковакуумных приложений, в которых все узлы сверхвысоковакуумной системы прогреваются до максимально возможных температур.Угловые ручные вакуумные клапаны для высоковакуумных и сверхвысоковакуумных приложений.
Вакуумные клапаны с медным уплотнением корпуса и крышки изготавливаются только с фланцами ConFlat (CF). Так как при нагреве температура на фланце обычно выше, чем температура внутри клапана (в области прижатия крышки вакуумного клапана), то нет смысла в производстве вакуумного клапана с уплотнением крышки медным уплотнителем, и при этом с уплотнением фланца по витону (т.е. вакуумного фланца стандарта KF, или по другой классификации вакуумного фланца стандарта NW).

Поставляемые компанией АКТАН ВАКУУМ угловые ручные вакуумные клапаны отличает высочайшая надёжность изготовления: срок наработки на отказ составляет более 1 миллиона циклов!

Учитывая высокую популярность данных ручных вакуумных клапанов, данная серия всегда есть на нашем складе.

Ниже вы можете ознакомиться с технической спецификацией вакуумных клапанов и информацией для заказа.

Технические характеристики угловых ручных вакуумных клапанов для высоковакуумных и сверхвысоковакуумных приложений:

  Сверхвысоковакуумная серия (уплотнение крышки к корпусу клапана – медь, уплотнение тарелки и седла – витон) Высоковакуумная серия (уплотнение крышки к корпусу клапана – витон, уплотнение тарелки и седла – витон)
Уплотнение штока привода сильфонное сильфонное
Уплотнение тарелки при закрытии клапана Витон Витон
Уплотнение крышки и корпуса клапана медь Витон
Рабочий диапазон давлений 2500 ... 1х10-10 Торр (мм.рт.ст.)
2000 ... 1,33х10-10 мбар
200 ... 1,33х10-11 кПа
2500 ... 1х10-8 Торр (мм.рт.ст.)
2500 ... 1,33х10-8 мбар
200 ... 1,33х10-9 кПа
Герметичность (натекание по гелию) 1х10-10 Торр×литр/сек
1,33х10-10 мбар×литр/сек
1,33х10-11 кПа×литр/сек
1х10-9 Торр×литр/сек
1,33х10-9 мбар×литр/сек
1,33х10-10 кПа×литр/сек
Фланцы KF (NW), ConFlat (CF), труба ConFlat (CF), труба
Температура прогрева клапана 200°С 100°С
Наработка на отказ Более 1 млн. циклов
Материал корпуса Нержавеющая сталь 08Х18Н10 (сталь 304 по AISI)
Материал сильфона Нержавеющая сталь 08Х17Н5М3 (сталь AM350 по AISI)
Положение при монтаже любое

KF16/CF1.33'' KF25 KF40/CF2.75'' KF50
Максимальный перепад давлений при закрытом клапане 2025 Торр
2700 мбар
270 кПа
1800 Торр
2400 мбар
240 кПа
1725 Торр
2300 мбар
230 кПа
1500 Торр
2000 мбар
200 кПа
Максимальный перепад давлений при открытии клапана 1500 Торр
2000 мбар
200 кПа
Время открытия/закрытия клапана 0,5 сек. 0,6 сек. 0,8 сек. 0,9 сек.
Проводимость клапана (молекулярный поток) 6 (литр/сек) 15 (литр/сек) 48 (литр/сек) 82 (литр/сек)

Таблица для заказа угловых ручных вакуумных клапанов для высоковакуумных и сверхвысоковакуумных приложений
Артикул Наименование Фланцы Купить в интернет-магазине eVacuum.ru

Клапан высоковакуумный угловой ручной с витоновым уплотнением корпуса и крышки, нормально-закрытый.


MAV-HV-KF-16 Клапан вакуумный угловой KF16 ручной, сталь KF16 Клапан вакуумный угловой KF16 ручной, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-KF-25 Клапан вакуумный угловой KF25 ручной, сталь KF25 Клапан вакуумный угловой KF25 ручной, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-KF-40 Клапан вакуумный угловой KF40 ручной, сталь KF40 Клапан вакуумный угловой KF40 ручной, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-KF-50 Клапан вакуумный угловой KF50 ручной, сталь KF50 Клапан вакуумный угловой KF50 ручной, сталь - купить в интернет-магазине eVacuum.ru

MAV-HV-CF-133 Клапан вакуумный угловой CF1,33'' (CF16) ручной с витоновым уплотнением корпуса, сталь CF16 (CF1.33") Клапан вакуумный угловой CF1,33'' (CF16) ручной с витоновым уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-CF-212 Клапан вакуумный угловой CF2,12'' (CF25) ручной с витоновым уплотнением корпуса, сталь CF25 (CF2.12") Клапан вакуумный угловой CF2,12'' (CF25) ручной с витоновым уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-CF-275 Клапан вакуумный угловой CF2,75'' (CF35) ручной с витоновым уплотнением корпуса, сталь CF40 (CF2.75") Клапан вакуумный угловой CF2,75'' (CF35) ручной с витоновым уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
MAV-HV-CF-338 Клапан вакуумный угловой CF3,38'' (CF50) ручной с витоновым уплотнением корпуса, сталь CF50 (CF3.38") Клапан вакуумный угловой CF3,38'' (CF50) ручной с витоновым уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru

A2518AMXAVX0000752 Клапан вакуумный угловой ручной без фланцев, труба 0,75 дюйма под приварку, сталь Труба 0,75" Клапан вакуумный угловой ручной без фланцев, труба 0,75 дюйма под приварку, сталь - купить в интернет-магазине eVacuum.ru
A2518AMXAVX0001002 Клапан вакуумный угловой ручной без фланцев, труба 1 дюйм под приварку, сталь Труба 1" Клапан вакуумный угловой ручной без фланцев, труба 1 дюйм под приварку, сталь - купить в интернет-магазине eVacuum.ru
A2518AMXAVX0001502 Клапан вакуумный угловой ручной без фланцев, труба 1,5 дюйма под приварку, сталь Труба 1,5" Клапан вакуумный угловой ручной без фланцев, труба 1,5 дюйма под приварку, сталь - купить в интернет-магазине eVacuum.ru
A2518AMXAVX0002002 Клапан вакуумный угловой ручной без фланцев, труба 2 дюйма под приварку, сталь Труба 2" Клапан вакуумный угловой ручной без фланцев, труба 2 дюйма под приварку, сталь - купить в интернет-магазине eVacuum.ru

  Клапан сверхвысоковакуумный угловой ручной с медным уплотнением корпуса и крышки, нормально-закрытый.
MAV-UHV-CF-133 Клапан вакуумный угловой CF1,33'' (CF16) ручной с медным уплотнением корпуса, сталь CF16 (CF1.33") Клапан вакуумный угловой CF1,33'' (CF16) ручной с медным уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
MAV-UHV-CF-212 Клапан вакуумный угловой CF2,12'' (CF25) ручной с медным уплотнением корпуса, сталь CF2,12'' (CF25) Клапан вакуумный угловой CF2,12'' (CF25) ручной с медным уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
MAV-UHV-CF-275 Клапан вакуумный угловой CF2,75'' (CF40) ручной с медным уплотнением корпуса, сталь CF40 (CF2.75") ККлапан вакуумный угловой CF2,75'' (CF40) ручной с медным уплотнением корпуса, сталь - купить в интернет-магазине eVacuum.ru
