Вакуумметр типа Пирани. Вакуумный датчик VSP841 (VSP842) серии AnalogLine    Активный вакуумный датчик серии VS

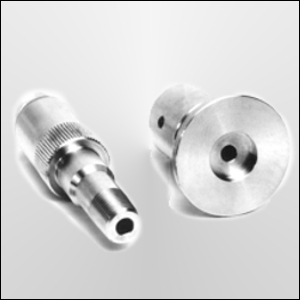

Вакуумный датчик VSP841 (VSP842) серии AnalogLine.
Абсолютное давление от 1000...100 до 1 х 10-3 мбар


Вакуумный датчик VSP841 (VSP842) серии AnalogLine



Измерительные полумосты Пирани VSP841 и VSP842 предназначены для измерения абсолютного давления глубокого вакуума.

Теплопроводный датчик с прочной и компактной конструкцией, а также предварительной настройкой и температурной компенсацией применим для использования в цепях управления и пассивной мостовой схеме.

Вакуумметр vd841 серии AnalogLine


 Преимущества применения вакуумметров VSP841/842

• Экономичный датчик Пирани
• Долговременная стабильность
• Долговечный датчик, гибкая спиральная нить
• Нить защищена от конденсации растворителей при помощи металлического экрана
• Чрезвычайно маленький объем датчика
• Встроенный датчик температуры
• Компактность
• Фиксация, электрический соединитель
• Опциональный колпачок для защиты датчика от пыли и влажности
• Датчик с предварительной настройкой
• Вакуумное соединение - малый фланец из нержавеющей стали DN 16 ISO-KF (VSP841) или 1/8" NPT с наружной резьбой (VSP842)
• Аналитическое оборудование поставляется по запросу

Типичные применения вакуумметров VSP841/842

• Применительно для использования с интегральными микросхемами для регулирования и оценки
• Аппаратостроение
• Аналитическое оборудование
• Химическое производство
• Осушительные установки, работающие методом вымораживания
Отслеживание состояния вакуумной теплоизоляции
• Концентраторы

Спецификация вакуумметров VSP841/842
Принцип измерения вакуумного датчика Пирани, зависит от типа газа
Материалы, контактирующие с вакуумом Нерж. сталь 1.4305, никель, вольфрам, стекло
(эпоксидная смола VSP841/2)
Диапазон измерения вакуумного датчика 1000…100 до 1х10-3 мбар
750…75 до 1х10-3 тoрр
макс. избыточн. абсолют. давление 4 бар
Точность измерения (% от считываемого значения) Зависит от анализир. цепей, например 10 - 1 x 10-2 мбар: Приблиз. 15% от показания
Время отклика вакуумного датчика 200 мс
Питание Питание мостовой схемы зависит от заявленной цепи
Электрическое подключение 4-полюсн круглый штекер 713, резьбовой
Потребление мощности Приблиз. 30 мА
Рабочая температура +10...+40°C
Температура хранения -20...+80°C
Макс. температура вакуума 80°C на фланце
Выходной сигнал Изменение напряжения мостовой схемы зависти от уровня вакуума
Вакуумный соединитель VSP841: DN 16 ISO-KF, нерж. сталь, Ni
VSP842: Внешняя резьба 1/8”-NPT, нерж. сталь, Ni
Степень защиты от воздействий окружающей среды IP65
Масса 60 г (приблиз.)

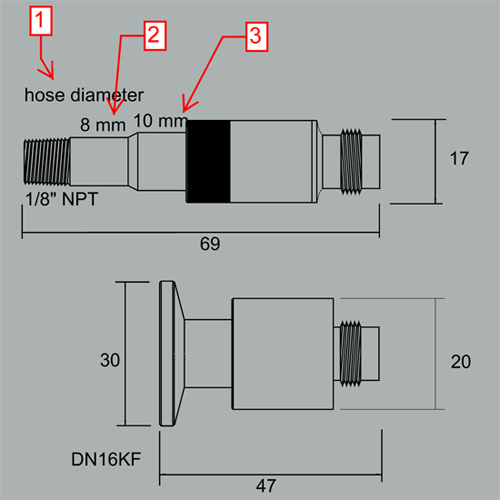

Габариты сверхкомпактных вакуумметров VSP841/842

Габаритные размеры сверхкомпактных вакуумметров  VSP841/842 серии AnalogLine

1. диаметр шланга
2. 8 мм
3. 10 мм

Информация для заказа сверхкомпактных вакуумметров VSP841/842

Каталожный номер Наименование Купить в интернет-магазине eVacuum.ru
VSP841 VSP841 Вакуумный датчик Пирани на фланце KF16, 1000...100 - 1 x 10-3 мбар VSP841 Вакуумный датчик Пирани на фланце KF16, 1000...100 - 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VSP842 VSP842 Вакуумный датчик Пирани на фланце 1/8" NPT, 1000...100 - 1 x 10-3 мбар VSP842 Вакуумный датчик Пирани на фланце 1/8 NPT, 1000...100 - 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
Аксессуары:
XB0400005 XB0400005 Штекер для вакуумных датчиков VSP841/VSP842 XB0400005 Штекер для вакуумных датчиков VSP841/VSP842 - купить в интернет-магазине eVacuum.ru
VSPKAPPE VSPKAPPE Защитный колпачок для разъема
Программное обеспечение:
VGR VGR Программное обеспечение VacuGraph для Windows VGR Программное обеспечение VacuGraph для Windows - купить в интернет-магазине eVacuum.ru



Электрическая схема подсоединения вакуумного датчика Пирани VSP841/842          Загрузить
