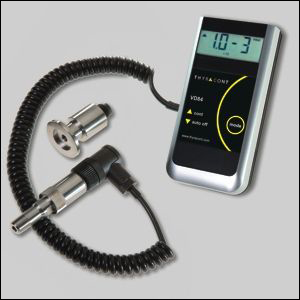

Вакуумметр VD84. Абсолютное давление от 100 до 1 х 10-3 мбар. Съемный вакуумный датчик Пирани. Подключение дисплея к вакуумному датчику с помощью провода. Возможность индикации и хранения данных. Компактный вакуумметр абсолютного давления VD84 Внесены в государственный реестр средств измерения РФ.


Вакуумметр VD84. Абсолютное давление от 100 до 1 х 10-3 мбар. Съемный вакуумный датчик Пирани. Подключение дисплея к вакуумному датчику с помощью провода. Возможность индикации и хранения данных.

Вакуумметр VD84. Съемный вакуумный датчик Пирани. Подключение дисплея к вакуумному датчику с помощью провода. Возможность индикации и хранения данных.Вакуумметр VD84 - сертифицированный вакуумметр со сменным вакуумным датчиком типа Пирани, предназначен для измерения абсолютного давления в условиях низкого и среднего вакуума.

Доступно исполнение прибора с интерфейсом USB, а также использование в качестве устройства регистрации данных.

VD84 может работать как от батареи, так и от внешнего источника питания, что позволяет использовать прибор как портативный, так и стационарный.

Преимущества применения вакуумметра  VD84 со съемным вакуумным датчиком Пирани:

• Внешний съемный датчик с малым фланцем из нержавеющей стали стандарта KF16 (NW16) или с наружной резьбой 1/8" NPT
• Температурно скомпенсированный датчик Пирани в
  металлической оболочке, прочная спиральная нить
• Исключительно высокая повторяемость резальтатов измерений
• Датчик надежно защищен против конденсации растворителей
• Длительный срок службы батареи за счет тактированного
  измерения
• Компактный, простой в применении
• Единицы измерения давления: мбар, торр, гПа
• Память мин./макс.: Сохранение и отображение минимальной и максимальной величин
• Точная калибровка кнопкой
• Автоматическое отключение или непрерывный режим
Удобство эксплуатации за счет простого принципа действия
USB интерфейс
Простое конфигурирование вакуумметра при помощи ПО VacuGraph™ или непосредственно на устройстве
Измерительный диапазон устройства регистрации данных произвольно устанавливается при помощи ПО VacuGraph™
   или непосредственно на устройстве
Поправочные коэффициенты для показаний давления для разных типов газа
Передача данных на ПК в реальном времени посредством USB
Функционирование устройства регистрации данных:
В вакуумметре хранится до 2000 показаний, кнопка передачи данных на ПК, во время измерений не требуется
   подключения к ПК
ПО VacuGraph™ для сохранения и выведения графика изменения вакуума во времени на монитор ПК

Типичные применения вакуумметров VD84 со съемным вакуумным датчиком Пирани

Отслеживание состояния вакуумной теплоизоляции
Вакуумирование тормозных механизмов и систем кондиционирования и вентиляции
• Наладка и испытание вакуумных установок
• Контроль параметров и регистрация данных на вакуумных установках и насосах
• Обслуживание и ремонт
• Современное средство обучения с коммуникационным интерфейсом для ПК
• Регистрация и вычерчивание характеристик вакуумирования
• Испытания на протечки
• Вакуумные центрифуги
• Технологии нанесения покрытия
• Вакуумные испарители

Спецификация вакуумметра VD84 со съемным вакуумным датчиком Пирани
Принцип измерения Пирани, зависит от типа газа
Материалы, контактирующие с вакуумом Нерж. сталь 1.4307, никель, вольфрам, стекло
Диапазон измерения 100 - 1 x 10-3 мбар (75 - 1 x 10-3 торр),
макс. избыточн. абсолют. давление 4 бар
Разрешение 2-разрядный с показателем степени экспоненты
Точность

100 - 20 мбар: < ±30% от показания
20 - 1 x 10-2 мбар: < ±10% от показания
< 1 x 10-2 мбар: < делитель 2

Измерительный диапазон 1,0 с
Диапазон устройства регистрации данных 1...999 с
Рабочая температура +5...+50°C
Температура хранения -20...+60°C
Питание батарея "крона" 9 В (возможно использование NiMh аккумуляторной батареи) или внешнего источника постоянного напряжения 15 В
Электрическое подключение гнездо для подключения внешнего источника питания
Потребление мощности Приблиз. 110 мВт
Вакуумный соединитель Малый фланец из нержавеющей стали DN 16 ISO-KF или с наружной резьбой 1/8" NPT
Время работы макс. 100 ч - литиевая батарея 9 В
макс. 40 ч - щелочн.-марганц. батарея 9 В
Дисплей ЖКД 12 мм
Степень защиты IP40
Масса приблиз. 200 г (включая батарею)

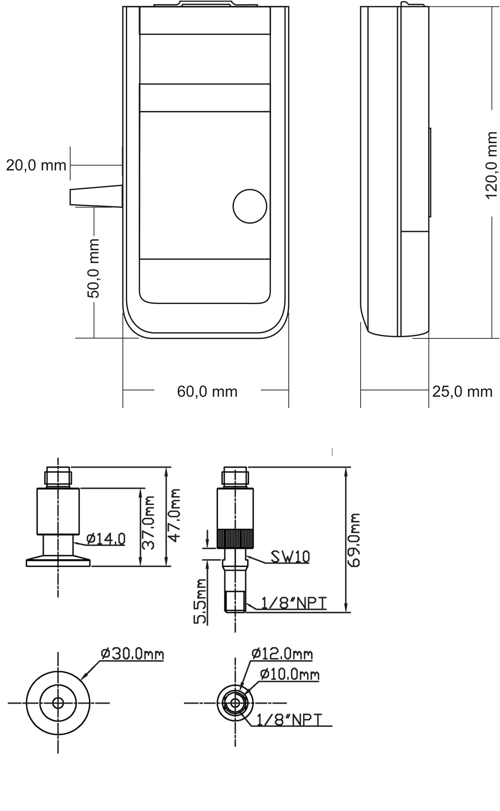

Габаритные размеры вакуумметра VD84 со съемным вакуумным датчиком Пирани (указаны в миллиметрах)


Габаритные размеры вакуумметра VD84 со съемным вакуумным датчиком Пирани


Габаритные размеры вакуумметра VD84 со съемным вакуумным датчиком Пирани

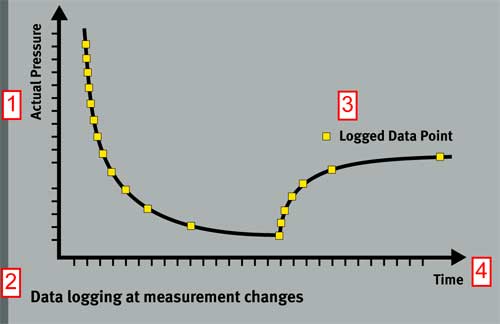

1 Фактическое давление
2 Регистрация данных при изменении показаний
3 Точка регистрации параметров
4 Время

Информация для заказа вакуумметра VD84 со съемным вакуумным датчиком Пирани

Вакуумметр VD84 поставляется c вакуумными датчиками VSP84x (VSP841, VSP842) или c вакуумными датчиками VSP52х (VSP521, VSP522). Оба варианта абсолютно аналогичны по диапазону измерения вакуума.

Вакуумметр VD84 только в модификации VD84-VSP52x внесён в Госреестр средств измерений РФ.
Обращаем внимание, что несмотря на то, что вакуумметр VD84-VSP52x внесён в Госреестр средств измерений РФ, отдельно вакуумный датчик VSP52x не считается внесённым в данный Госреестр. Вакуумные датчики VSP52x продаются только для работы с вакуумметром VD84. Отдельно они не продаются, спецификация на них не высылается. Отдельно вакуумный сенсор VSP52x продаётся только как запчасть к вакуумметру (и как любая запчасть, он не специфицируется. Спецификация дана на вакуумметр в сборе с вакуумным датчиком).

Если вы планируете приобрести недорогой вакуумной датчик для создания своей системы управления, остановите свой выбор на вакуумном датчике VSP84x.
Вакуумметр VD84 c вакуумными датчиками VSP52х существует в двух модификациях: модификация, выпускавшаяся до 2010 года и после 2010 года. Учитывая, что вакуумметр VD84+VSP52x был внесён в Государственный реестр средств измерения РФ, компания АКТАН ВАКУУМ и компания Тираконт договорились о поставке обеих модификаций сенсоров VSP52x (как сенсоров VSP52x модификации (RU) для новых вакуумметров VD84, так и для выпускавшихся до 2010 года вакуумметров VD84M, не имевших USB-интерфейса). При заказе датчика VSP52x, если он покупается для работы с купленным ранее вакуумметром VD84, просьба сообщать каталожный номер и год выпуска вакуумметра VD84. Новые датчики VSP52x модификации (RU) не совместимы со старой моделью вакуумметра VD84 (модификация VD84M, без USB порта).

Каталожный номер Наименование Подсоединяемые вакуумметры/вакуумные датчики Купить в интернет-магазине eVacuum.ru
VD84-VSP521 (RU)
Внесен в Гос. реестр средств измерения РФ.
VD84-VSP521 (RU) Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP521 (RU) на фланце KF16, Mini-USB выход, от 100 до 1 x 10-3 мбар VD84, VSP521 (RU), VSP522 (RU) VD84-VSP521 (RU) Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP521 (RU) на фланце KF16, Mini-USB выход, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VD84-VSP522 (RU)
Внесен в Гос. реестр средств измерения РФ.
VD84-VSP522 (RU) Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP522 (RU) на фланце 1/8" NPT, Mini-USB выход, от 100 до 1 x 10-3 мбар VD84, VSP521 (RU), VSP522 (RU) VD84-VSP522 (RU) Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP522 (RU) на фланце 1/8 NPT, Mini-USB выход, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VD84-VSP841 VD84-VSP841 Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP841 на фланце KF16, Mini-USB выход, от 100 до 1 x 10-3 мбар VD84, VSP841, VSP842 VD84-VSP841 Вакуумметр компактный с дисплеем и дистанционным вакуумным датчиком Пирани VSP841 на фланце KF16, Mini-USB выход, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VD84-VSP842 Вакуумметр компактный VD84-VSP842 с дисплеем и дистанционным вакуумным датчиком Пирани VSP842 на фланце 1/8" NPT, Mini-USB выход, от 100 до 1 x 10-3 мбар VD84, VSP841, VSP842 Вакуумметр компактный VD84-VSP842 с дисплеем и дистанционным вакуумным датчиком Пирани VSP842 на фланце 1/8 NPT, Mini-USB выход, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VD84 Вакуумметр компактный VD84 с дисплеем, Mini-USB выход. (Без вакуумного датчика). VSP521 (RU),
VSP522 (RU)
VSP841, VSP842
Вакуумметр компактный VD84 с дисплеем, Mini-USB выход. (Без вакуумного датчика) - купить в интернет-магазине eVacuum.ru
Вакуумные датчики для компактного вакуумметра VD84:
VSP521 (RU) VSP521 (RU) Вакуумный датчик Пирани на фланце KF16, от 100 до 1 x 10-3 мбар VD84 VSP521 (RU) Вакуумный датчик Пирани на фланце KF16, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VSP522 (RU) VSP522 (RU) Вакуумный датчик Пирани на фланце 1/8" NPT, от 100 до 1 x 10-3 мбар VD84 VSP522 (RU) Вакуумный датчик Пирани на фланце 1/8'' NPT, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VSP521 VSP521 Вакуумный датчик Пирани на фланце KF16, от 100 до 1 x 10-3 мбар VD84M (Вакуумметр VD84M выпускался до 2010 г.) VSP521 Вакуумный датчик Пирани на фланце KF16, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VSP522 VSP522 Вакуумный датчик Пирани на фланце 1/8" NPT, от 100 до 1 x 10-3 мбар VD84M (Вакуумметр VD84M выпускался до 2010 г.) VSP522 Вакуумный датчик Пирани на фланце 1/8 NPT, от 100 до 1 x 10-3 мбар - купить в интернет-магазине eVacuum.ru
VSP841 VSP841 Вакуумный датчик Пирани на фланце KF16, от 100 до 1 x 10-3 мбар VD84 VSP841 Дополнительный вакуумный датчик Пирани на фланце KF16 - купить в интернет-магазине eVacuum.ru
VSP842 VSP842 Вакуумный датчик Пирани на фланце 1/8" NPT, от 100 до 1 x 10-3 мбар VD84 VSP842 Дополнительный вакуумный датчик Пирани на фланце 1/8 NPT - купить в интернет-магазине eVacuum.ru

Аксессуары для компактного вакуумметра VD84:

VD8CASE Защитный футляр
VD8ALK Батарея AlMn, 9 В "крона" 6LR61
SL15 Блок питания 15В для вакуумметров серии VD   SL15 Блок питания 15В для вакуумметров серии VD - купить в интернет-магазине eVacuum.ru
VD8ANS Соединительный набор с Т-образным DN 16 ISO-KF, 2 центрирующих кольца и 2 хомута
WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м   WUSB0002 Кабель USB для подсоединения c ПК, экранированный, 2м - купить в интернет-магазине eVacuum.ru
Программное обеспечение:
VGR VGR Программное обеспечение VacuGraph для Windows   VGR Программное обеспечение VacuGraph для Windows - купить в интернет-магазине eVacuum.ru
