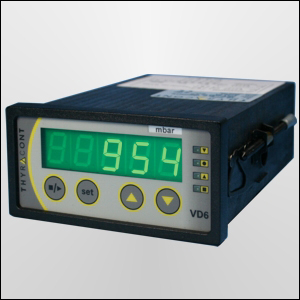

 Контроллер VD6 для вакуумных датчиков.
Одноканальный вакуумный блок контроля и индикации для абсолютного давления от 1400 до 1 x 10-4 мбар
Универсальный вакуумный блок контроля и индикации Thyracont VD6 предназначен для монтажа в панель.
Комплектуется измерительным преобразователем Thyracont тип VSC43MA4 (1400 - 1 мбар) или VSP63MA4 (1000 - 1 x 10-4 мбар).
Расположенный на передней панели дисплей позволяет оперативному персоналу осуществлять непрерывное отслеживание коммутационных положений.
Преимущества применения контроллеров VD6 для вакуумных датчиков.
• Контроль 2 или 3 положений
• 2 независимых коммутационных положения (выключатели), регулирование на всем рабочем диапазоне
• Интуитивное управление
• Большой ЖК-дисплей высокой контрастности
• Измерительный преобразователь Thyracont с выходным сигналом 4 - 20 мА позволяет использовать длинные проводники
• Передняя панель защищена фольгой
• Корпус в исполнении DIN 96 x 48 мм предназначен для монтажа в панель
• Поправочный коэффициент для разных типов газов
• Интерфейс USB для контроля и регистрации
• ПО VacuGraph:
Протоколирование и анализ вакуумных процессов, программирование установок и удаленный контроль
Типовое применение
• Промышленные вакуумные установки
• Вакуумные топки
• Машиностроение
• Аналитическое оборудование
• Упаковочная техника
• Химическое производство
• Системы молекулярной перегонки
Спецификация контроллера VD6 для вакуумных датчиков
.
| Совместимые измерительные преобразователи |
VCC200MA4, VSC43MA4, VSP63MA4 |
| Дисплей |
LED, 13 мм, макс. 4 1/2 разрядный,
единицы измерения давления - мбар (по запросу - торр) |
| Обновление данных дисплея |
2 Гц (0,5 с) |
| Частота выборки |
20 Гц (50 мс) |
| Питание |
VD6S2115: 115 В перем., 50/60 Гц
VD6S2230: 230 В перем., 50/60 Гц |
| Потребление мощности |
Макс. 3,5 Вт |
| Предохранитель |
VD6S2115: 200 мА (плавкий)
VD6S2230: 100 мА (плавкий) |
| Рабочая температура |
+5...+50°C |
| Температура хранения |
-20...+60°C |
| Входной сигнал |
4 - 20 мА, SubD, 9-полюсн., розетка |
| Контрольный выход |
2 x контактн. группы, беспотенциальные переключатели,
Клеммный блок Phoenix 3-полюсн.:
2 A / 250 В перем., 1 A /30 В пост. (размыкающ.)
5 A / 250 В перем., 5 A / 30 В пост. (замыкающ.) |
|
Аналоговый выход |
0-1 В или 0-10 В |
| Последовательный интерфейс |
Mini-USB, тип B, протокол Virtual Com Port |
| Степень защиты |
IP20 |
|
Вес |
420 г (приблиз.) |

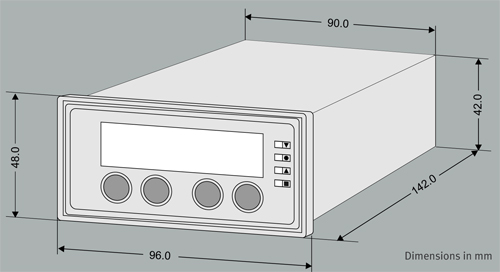

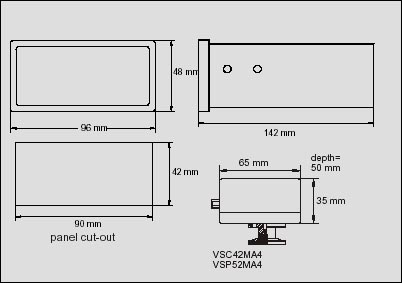

Габаритные размеры контроллера VD6 для вакуумных датчиков.
Информация для заказа контроллера VD6 для вакуумных датчиков
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VD6S2230 |
VD6S2230 Контроллер одноканальный для подсоединения вакуумных датчиков VCC200MA4, VSC43MA4, VSP63MA4 |
|
| Наборы |
| P_VD62230 |
P_VD62230 Набор из контроллера одноканального VD6S2230 и пьезокерамического вакуумного датчика VSC43MA4 на фланце KF16, 1400-1 мбар, соединительный кабель 2 м |
|
| P_VD64230 |
P_VD64230 Набор из контроллера одноканального VD6S2230 и вакуумного датчика Пирани VSP63MA4 на фланце KF16, 1000-1е-4 мбар, соединительный кабель 2 м |
|
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
