ВАКУУМНЫЕ КЛАПАНЫ

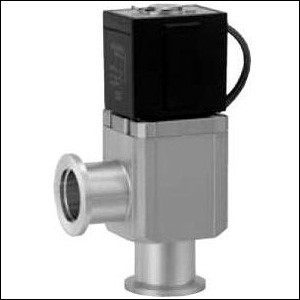

Электромагнитные нормально-закрытые угловые вакуумные клапаны с уплотнением из фторкаучука(FKM) и алюминиевым корпусом.

Электромагнитные нормально закрытые угловые вакуумные клапаны с уплотнением из фторкаучука(FKM) и алюминиевым корпусом Вакуумные угловые клапаны с электромагнитным управлением для неагрессивных сред предназначены для перекрытия вакуумных магистралей. Клапаны выпускаются в двух модификациях: на фланцах KF16 и KF25.

  Клапаны данной серии предусматривают различные исполнения:

    - Без схемы управления пусковым напряжением, 24В
Напряжение включения следует подавать в течение 0.15-0.2 с. Затем напряжение должно быть уменьшено до величины напряжения удержания (25% от напряжения включения). Нахождение катушки под пусковым напряжением в течение большего времени приведёт к перегреву и замыканию витков. Переключение напряжения должно быть обеспечено оборудованием заказчика.
    - Со схемой управления пусковым напряжением, 24В/220В
После открытия клапана встроенный блок управления автоматически понижает напряжение до уровня, необходимого для удержания (25% от номинального уровня напряжения).



Преимущества:
-компактный дизайн
-любое положение при установке клапана
-бесшовный сильфон с увеличенным ходом

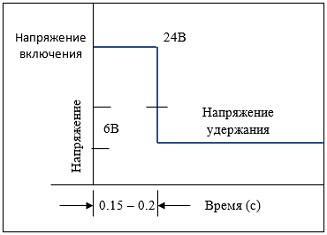

Схема переключения напряжения Схема переключения напряжения:

В течение 0.15-0.2 с. подаётся напряжение включения (24В). Затем напряжение должно быть уменьшено на 25% от напряжения включения (6 В).

Переключение напряжения обеспечивается:

1) оборудованием заказчика (при использовании клапана без схемы управления пусковым напряжением)

2) встроенной схемой управления пусковым напряжением (при использовании клапана со схемой управления пусковым напряжением)









Технические характеристики электромагнитных нормально-закрытых угловых вакуумных клапанов

Модель клапанов Без схемы управления пусковым напряжением Со схемой управления пусковым напряжением
Реле стабилизации напряжения нет есть
Стандарт фланца KF16 KF25 KF16 KF25
Потребляемая мощность, Вт Включение 35 45 35 45
Удержание 6,5 7,5 6,5 7,5
Потребление тока, А Включение 1,5 2,0 1,5 2,0
Удержание 0,4 0,5 0,4 0,5
Натекание, Па м³/с
при температуре окр. среды (без учета газопроницаемости)
Внутреннее 1,3 *10-8
Наружное 1,3 *10-11
Рабочее давление, Па 200 - 1*1х10-6
Проводимость в молекулярном режиме, л/с 5 8 5 8
Рабочее напряжение 24 VDC 24 VDC, 100/200 VAC, 220 VAC
Допустимые отклонения напряжения, % ±10
Рабочая температура, °С 5-40
Подвод электропитания DIN - разъём Залитый кабель
Изоляция катушки Класс B
Максимальная частота срабатывания, цикл/мин 10
Материалы Корпус – алюминиевый сплав А6063,
Бесшовный сильфон – нержавеющая сталь,
уплотнение- FKM
Обработка поверхностей Внешних Твёрдое анодирование
Внутренних Без покрытия (стандарт)
Вес, кг 0,4 0,7 0,7 1,0

Габаритные размеры и чертежи электромагнитных нормально-закрытых угловых вакуумных клапанов

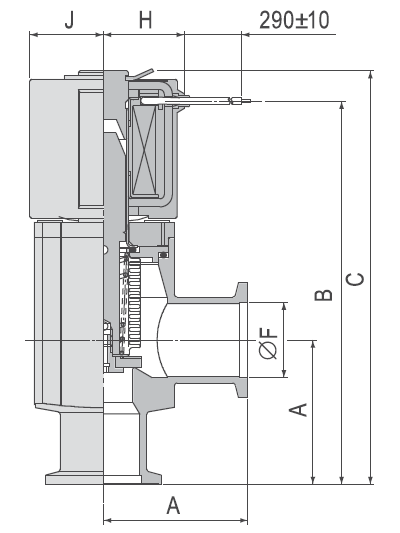

Клапан без схемы управления пусковым напряжением, 24В

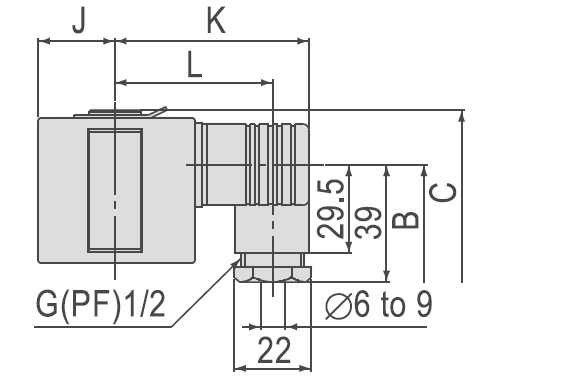

Габаритные размеры и чертежи клапана без схемы управления пусковым напряжением, 24В











Габаритные размеры и чертежи клапана без схемы управления пусковым напряжением, 24В

Фланец A, мм B, мм С, мм D, мм Е, мм F, мм G, мм H, мм J, мм
KF16 40 104 113 38 30 17,1 35 25,5 23
KF25 50 128,5 138,5 48 40 26,2 40 28 25,5

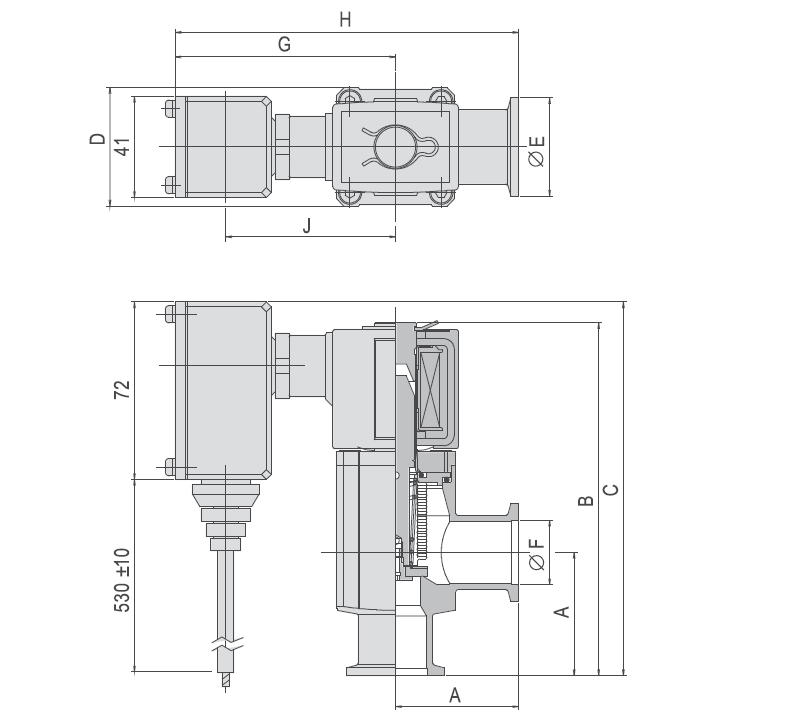

Клапан со схемой управления пусковым напряжением 24 В, 220 В.

Габаритные размеры и чертежи клапана со схемой управления пусковым напряжением

Фланец A, мм B, мм С, мм D, мм Е, мм F, мм G, мм H, мм J, мм
KF16 40 113 121 38 30 17,1 87 110 66,5
KF25 50 138,5 147 48 40 26,2 89,5 115 69

Таблица для заказа электромагнитных нормально-закрытых угловых вакуумных клапанов
Артикул Наименование Купить в интернет-магазине eVacuum.ru
SV-16 Клапан вакуумный угловой электромагнитный KF16 нормально- закрытый без реле стабилизации напряжения, алюминий, 24 В цена на Клапан вакуумный угловой электромагнитный KF16 нормально-закрытый без реле стабилизации напряжения, алюминий, 24 В - купить в интернет-магазине eVacuum.ru
SV-25 Клапан вакуумный угловой электромагнитный KF25 нормально- закрытый без реле стабилизации напряжения, алюминий, 24 В цена на Клапан вакуумный угловой электромагнитный KF25 нормально-закрытый без реле стабилизации напряжения, алюминий, 24 В - купить в интернет-магазине eVacuum.ru
SVR-16 Клапан вакуумный угловой электромагнитный KF16 нормально- закрытый с реле стабилизации напряжения, алюминий, 24 В цена на Клапан вакуумный угловой электромагнитный KF16 нормально-закрытый с реле стабилизации напряжения, алюминий, 24 ВL - купить в интернет-магазине eVacuum.ru
SVR-25 Клапан вакуумный угловой электромагнитный KF25 нормально- закрытый с реле стабилизации напряжения, алюминий, 24 В цена на Клапан вакуумный угловой электромагнитный KF25 нормально-закрытый с реле стабилизации напряжения, алюминий, 24 В - купить в интернет-магазине eVacuum.ru
SVR-16-220 Клапан вакуумный угловой электромагнитный KF16 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В цена на Клапан вакуумный угловой электромагнитный KF16 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В - купить в интернет-магазине eVacuum.ru
SVR-25-220 Клапан вакуумный угловой электромагнитный KF25 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В цена на Клапан вакуумный угловой электромагнитный KF25 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В - купить в интернет-магазине eVacuum.ru
