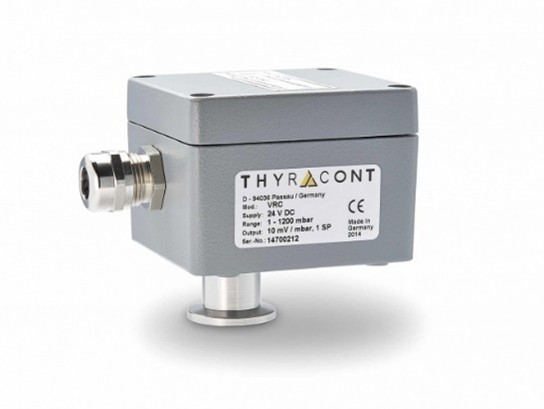

VRCI Электронное вакуумное реле
Абсолютное давление от 1200 до 1 мбар.
Электронное вакуумное реле VRCI предназначено для аварийного отключения или непосредственного управления насосом или клапаном в условиях низкого вакуума.
Вспомогательный выход регистратора позволяет осуществлять постоянное отслеживание процесса.
Корпус со степенью защиты IP54 гарантирует защищенность от внешних воздействий.
Типовое применение
• Контроль вакуумных установок
• Контроль работы насосов предварительного разрежения и вакуумных установок
• Аварийное отключение
• Резервное управление насосом
• Контроль давления в условиях низкого вакуума, например для вакуумных печей или пультовых оперативного управления и контроля.
• Технологические процессы
• Промышленное производство
Преимущества применения
• Стойкий к химическим воздействиям керамический датчик с уплотнением Viton®, по запросу поставляется уплотнение Kalrez®
• Сухой контакт коммутационного положения (переключатель)
• Высокая надежность
• Исключительная повторяемость
• Под верхней крышкой находится потенциометр, с помощью которого можно настроить коммутационное положение в диапазоне срабатывания
• Вакуумное соединение - малый фланец KF или внутренняя резьба G1/4
• Прочный металлический корпус со степенью защиты IP54
Технические характеристики
| Принцип измерения |
Пьезорезистивный, независимый от типа газа |
| Материалы, находящиеся в контакте с вакуумом |
Нерж. сталь 1.4305, Al2O3, Viton® |
| Диапазон измерений |
1200 - 1 мбар (1050 - 1 торр), макс. избыточн. абсолют. давление 4 бар |
| Точность |
±0,3% от полной шкалы |
| Время установления показаний |
20 мс |
| Питание |
18 - 30 В пост. |
| Электрическое подключение |
Винтовые клеммные блоки Phoenix |
| Потребление мощности |
Без электр. реле 50 мА, с электр. реле 70 мА |
| Рабочая температура |
0...+40°C |
| Температура хранения |
-10...+60°C |
| Выход регистратора |
0-1В, 0-10 В, 5 мА |
| Коммутационное положение |
Выходной сигнал заданной величины 0 - 1,2 В (1 мВ / мбар), контакт реле перем. тока 230 В, 5 A, гистерезис 7 мбар (указаны стандартные значения, другие исполнения доступны по запросу) |
| Вакуумный соединитель |
Малый фланец из нерж. стали DN 16 ISO-KF, внутрен. резьба G1/4 |
| Степень защиты |
IP54 |
| Масса |
450 г (приблиз.) |

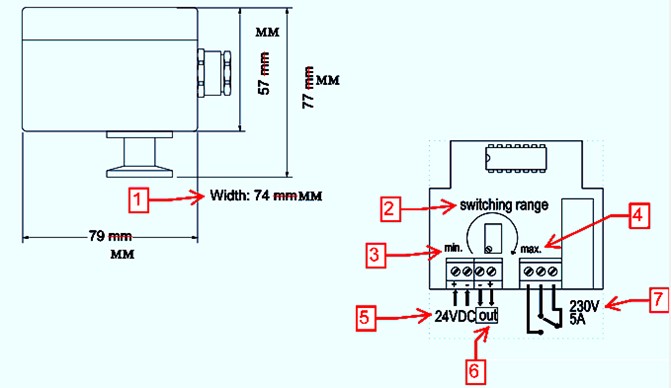

Габаритные размеры электронного вакуумного реле VRCI.
1 Ширина:
2 диапазон срабатывания
3 мин.
4 макс.
5 24 В пост.
6 выход
7 230 В
Информация для заказа электронного вакуумного реле VRCI
| Артикул |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VRCI |
VRCI Реле с вакуумным пьезорезистивным датчиком на фланце KF16 c внутренней резьбой G1/4, 1200-1 мбар |
|
|
|
