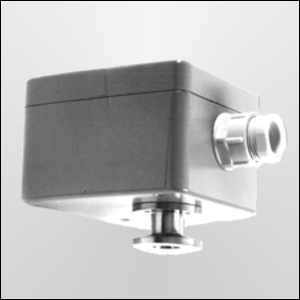

Электронное вакуумное реле VRC предназначено для аварийного отключения или непосредственного управления насосом или клапаном в условиях низкого вакуума.

Вспомогательный выход регистратора позволяет осуществлять постоянное отслеживание
процесса.
Корпус со степенью защиты IP54 гарантирует защищенность от внешних воздействий.

Типовое применение

• Контроль вакуумных установок
• Контроль работы насосов предварительного разрежения и вакуумных установок
• Аварийное отключение
• Резервное управление насосом
• Контроль давления в условиях низкого вакуума, например для вакуумных печей или пультовых оперативного управления и контроля.
• Технологические процессы
• Промышленное производство

Преимущества применения

•Стойкий к химическим воздействиям керамический датчик с уплотнением Viton®, по запросу поставляется уплотнение Kalrez®
•Сухой контакт коммутационного положения (переключатель)
•Высокая надежность
•Исключительная повторяемость
•Под верхней крышкой находится потенциометр, с помощью которого можно настроить коммутационное положение в диапазоне срабатывания
•Вакуумное соединение - малый фланец KF или внутренняя резьба G1/4
•Прочный металлический корпус со степенью защиты IP54

Технические характеристики

Принцип измерения	Пьезорезистивный, независимый от типа газа
Материалы, находящиеся в контакте с вакуумом	Нерж. сталь 1.4305, Al2O3, Viton®, Kalrez®
Диапазон измерений	1200 - 5 мбар (1050 - 4 торр), макс. избыточн. абсолют. давление 4 бар
Точность	±0,3% от полной шкалы
Время установления показаний	20 мс
Питание	18 - 30 В пост.
Электрическое подключение	Винтовые клеммные блоки Phoenix
Потребление мощности	Без электр. реле 50 мА, с электр. реле 70 мА
Рабочая температура	0...+40°C
Температура хранения	-10...+60°C
Выход регистратора	Фактическое значение 10 мВ/мбар, 5 мА
Коммутационное положение	Выходной сигнал заданной величины 0 - 1,2 В (1 мВ / мбар), контакт реле перем. тока 230 В, 5 A, гистерезис 7 мбар (указаны стандартные значения, другие исполнения доступны по запросу)
Вакуумный соединитель	Малый фланец из нерж. стали DN 16 ISO-KF, внутрен. резьба G1/4
Степень защиты	IP54
Масса	450 г (приблиз.)

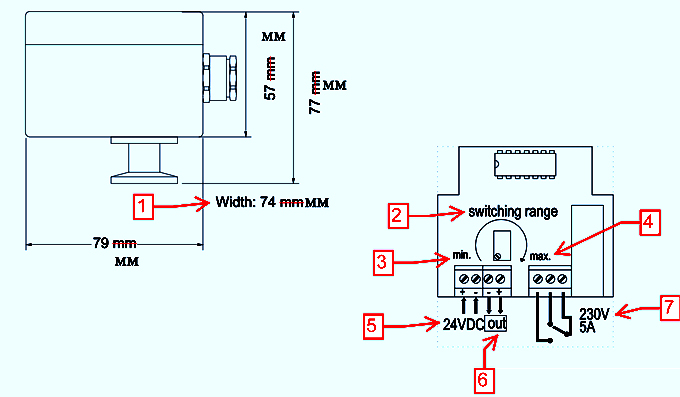

Габаритные размеры электронного вакуумное реле VRC.

1 Ширина:
2 диапазон срабатывания
3 мин.
4 макс.
5 24 В пост.
6 выход
7 230 В

Информация для заказа электронного вакуумное реле VRP

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VRC	VRC Электронное вакуумное реле, от 1200 до 5 мбар, вакуумный соединитель - малый фланец из нерж. стали DN 16 ISO-KF с внутрен. резьбой G1/4
