 Активный вакуумный датчик серии VS

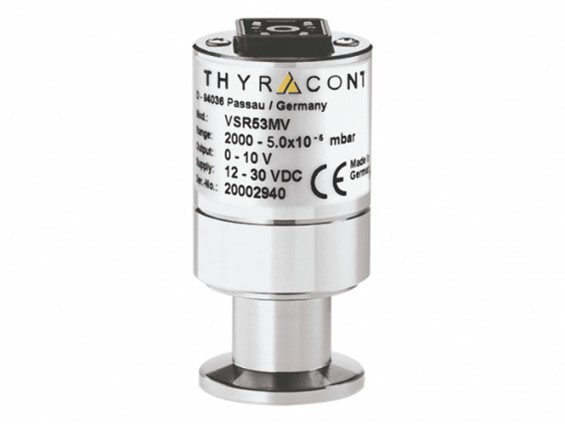

Вакуумный датчик VSR53/VSR54 серии AnalogLine.
Абсолютное давление от 2000 до 5,0 x 10-5 мбар
Вакуумные датчики серии VSR53/VSR54 обеспечивают надежное измерение вакуума в диапазоне от 2000 до 5 x 10 -5 мбар (1500 – 5 x 10-5 торр). Эти датчики устанавливаются непосредственно в вакуумные камеры или технологические линии и передают данные о текущем уровне вакуума на внешние устройства контроля и управления процессами. Благодаря высокоточному контролю удается своевременно выявлять нарушения режима и предотвращать производственные потери.
Преимущества применения вакуумных датчиков VSR53/VSR54
• Высокая надежность
• Компактный дизайн для промышленного применения
• Высокая точность при нестабильном вакууме
• Превосходная воспроизводимость измерений
• Высокая химическая стойкость с платино-родиевой нитью
• Подходит для применения в сверхглубоком вакууме за счет того, что датчик заключен в прочный корпус из нержавеющей стали
• Прочная нить Пирани в форме спирали
• Высокая экономическая эффективность
• Нить защищена металлическим экраном, который обеспечивает хорошую защиту от масла и испарений растворителей
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Совместим с 2-канальными блоками контроля и индикации Thyracont VD12, VD10
• Простота внедрения в систему и подключения к ПЛК, широкий диапазон напряжения питания
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF, DN 16 CF-F, USB
Преимущества комбинированных вакуумных датчиков VSRUSB
• Широкий диапазон измерения от 2000 до 5,0 x 10-5 мбар за счет комбинации датчиков пьезорезистивный / Пирани
• Простое подключение и настройка через USB-C
• Высокая точность и оптимальное разрешение на всем диапазоне измерений
• Интуитивное управление через программное обеспечение или приложение
• Короткое время отклика
• Высокая надежность и устойчивость, длительный срок службы
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Оптимальное соотношение цена/качество
• Интерфейс USB-UAT
• Прочный металлический корпус идеально подходит для тяжелых промышленных условий эксплуатации
• Компактный размер позволяет использовать датчик при ограниченном пространстве
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF(VSR53USB), DN 16 CF-F(VSR54USB)
Типичные применения вакуумных датчиков VSR53/VSR54
• Аналитическое оборудование
• Применение с коррозионными газами
• Технологии нанесения покрытия
• Вакуумные печи
• Осушительные установки, работающие методом вымораживания
• Химические технологии
• Отслеживание состояния предварительного вакуума
• Технологические процессы
• Вакуумные центрифуги
Спецификация вакуумных датчиков VSR53/VSR54
| Принцип измерения вакуумного датчика |
Мембранный пьезорезистивный / Пирани |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, вольфрам, никель, стекло, оксид кремния, эпоксидная смола, полиимид, SnAg |
| Диапазон измерения вакуумного датчика |
2000 - 5,0 x 10-5 мбар (1500 - 5,0 x 10-5 торр).
макс. избыточн. абсолют. давление 10 бар |
| Точность измерения вакуумного датчика (% от считываемого значения) |
2000 - 200 мбар: <2% от показания
200 - 40 мбар: <5% от показания
40 - 2 x 10-3 мбар: <± 10% от показания |
| Повторяемость |
2000 x 40 мбар: 0,1% от показания
40 x 10-2 мбар: 2% от показания |
| Время отклика |
18 мс |
| Питание |
12 - 30 В пост. |
| Электрическое подключение |
Hirschmann, 6-полюсн., вилка, с фиксацией |
| Потребление мощности |
0,3 Вт |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-40...+65°C |
| Макс. температура вакуума |
125°C на фланце |
| Выходной сигнал |
0-10 В |
| Вакуумный соединитель |
DN 16 ISO-KF, DN 16 CF-F |
| Степень защиты |
IP40(MV) |
| Вес |
140 г |

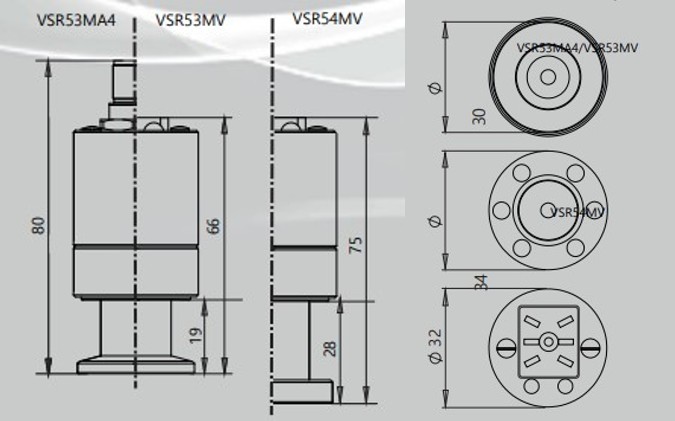

Габаритные размеры вакуумных датчиков VSR53/VSR54
Размеры даны в миллиметрах
Информация для заказа вакуумных датчиков VSR53/VSR54
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VSR53MA4 |
VSR53MA4 Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце KF16, выходной сигнал 4-20 мА линейный, 2000-5e-5 мбар |
 |
| VSR53MV |
VSR53MV Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце KF16, выходной сигнал 0-10 В линейный, 2000-5e-5 мбар |
|
| VSR53USB |
VSR53USB Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце KF16, интерфейс USB-UAT, 2000-5e-5 мбар |
|
| VSR54MV |
VSR54MV Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце CF16, выходной сигнал 0-10 В линейный, 2000-5e-5 мбар |
|
| VSR54USB |
VSR54USB Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце CF16, интерфейс USB-UAT, 2000-5e-5 мбар |
|
| Контроллеры вакуумных датчиков |
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| VD10S8 |
VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV |
|
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
