 Активный вакуумный датчик серии VS

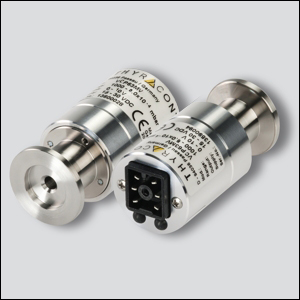

VSP63 / VSP64 - Вакуумный датчик Пирани серии AnalogLine
для измерения давления в диапазоне 1000 - 1 x 10-4 мбар
(750 - 1х10-4 мм.рт.ст.)
Вакуумный датчик Пирани низкого и среднего вакуума VSP63
/VSP64 предназначен для измерения абсолютного давления в диапазоне от 1 атм до 1х10-4 мбар (750 - 1х10-4 мм.рт.ст.), и основан на запатентованном компанией Тираконт усовершенствованном принципе измерения давления в вакуумметрах Пирани.
Зарекомендовавший себя импульсный датчик Пирани Thyracont позволяет выполнять измерения в широком диапазоне при высокой разрешающей способности.
Усовершенствованный VSP63 использует оптимизированную температурную компенсацию. Точность и стабильность работы подтверждена на практике.
Аналоговый, выходной сигнал с логарифмической характеристикой
Преимущества применения вакуумных датчиков VSP63
/ VSP64
• Высокая надежность
• Чрезвычайно компактный, разработан для промышленного применения
• Широкий диапазон измерений, высокая разрешающая способность в низком вакууме
• Исключительная повторяемость
• Подходит для применения в сверхглубоком вакууме за счет того, что датчик заключен в прочный корпус из нержавеющей стали
• Прочная нить Пирани в форме спирали
• Высокая экономическая эффективность
• Нить защищена металлическим экраном, который обеспечивает хорошую защиту от масла и испарений растворителей
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Совместим с 1 и 2-канальными блоками контроля и индикации Thyracont VD6 / VD12
• Точное регулирование уровня нулевого и атмосферного давления при помощи кнопки
• Выходной сигнал с логарифмической характеристикой 1,5 - 8,5 В (VSP63MV, VSP64MV) или 4-20 мА (VSP63MA4)
• Простота внедрения в систему и подключения к ПЛК, широкий диапазон напряжения питания
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Степень защиты IP54 (VSP63MA4)
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF (VSP63MV, VSP63MA4) или DN 16 CF (VSP64MV)
Типичные применения вакуумных датчиков VSP63
/ VSP64
• Аналитическое оборудование
• Технологии нанесения покрытия
• Вакуумные печи
• Испытания на протечки
• Осушительные установки, работающие методом вымораживания
• Контроль работы насосов предварительного разрежения и вакуумных установок
• Технологии требующие минимизации затрат и оборудование с ограниченным доступом
• Цепи безопасности вакуумных систем
• Отслеживание состояния предварительного вакуума
• Технологические процессы
• Вакуумные центрифуги
Спецификация вакуумных датчиков VSP63 / VSP64
| Принцип измерения вакуумного датчика |
Теплопроводность (Пирани импульсный), зависит от типа газа |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, никель, вольфрам, стекло |
| Диапазон измерения вакуумного датчика |
1000 - 1,0х10-4 мбар (750 - 1,0 х10 - 4 торр).
макс. избыточн. абсолют. давление 4 бар |
| Точность измерения вакуумного датчика (% от считываемого значения) |
Зависит от диапазона измерений:
1000 - 20 мбар: < 30% от показания
20 - 2 x 10-3 мбар: < 10% от показания
< 2 x 10-3 мбар: < делитель 2 |
| Повторяемость |
2% |
| Длительность реакции |
Макс. 200 мс |
| Питание |
15 - 30 В пост. |
| Электрическое подключение |
M12 A, 5-полюсн., вилка, с фиксацией (VSP63MA4)
Hirschmann, 6-полюсн., вилка, с фиксацией (VSP63MV/VSP64MV) |
| Потребление мощности |
макс. 1 Вт при постоянном напряжении питания 24 В |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-40...+70°C |
| Макс. температура вакуума |
80°C на фланце |
| Выходной сигнал |
VSP63MA4: 4 - 20 мА, логарифм. хар-ка, три жилы,
макс. сопротивление петли: RL = (напряжение питания - 4 В) / 20 мА
VSP63MV/VSP64MV: 1,5 - 8,5 В пост., логарифм. хар-ка, 1 В / десятичная доля
сопротивление нагрузки > 10 кΩ |
| Вакуумный соединитель |
Малый фланец DN 16 ISO-KF (VSP63MA4, VSP63MV),
CF-фланец DN 16 CF (VSP64MV) |
| Степень защиты |
IP54 (VSP63MA4), IP40 (VSP63MV, VSP64MV) |
| Вес |
120 г (приблиз.) |

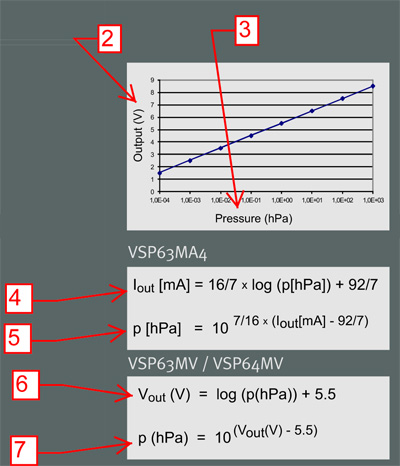

Формулы для вычисления давления и значения выходного сигнала вакуумного датчика

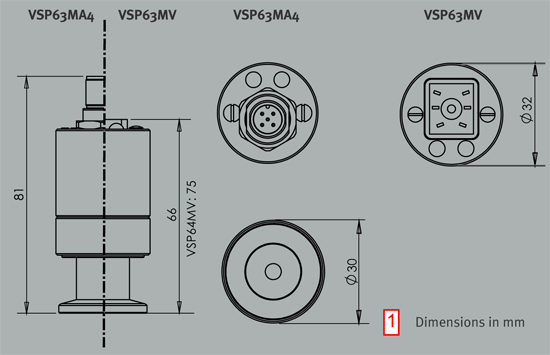

Габаритные размеры вакуумных датчиков VSP63
1 Размеры даны в миллиметрах
2 Выход (мА)
3 Давление (гПа)
4 IВЫХ(мА) = 16/7 x log (p(гПа)) + 92/7
5 p(гПа) = 107/16 x (Iвых(мА) – 92/7)
6 VВЫХ(В) = log (p(гПа)) + 5,5
7 p(гПа) = 10(Vвых(В)-5,5)
Информация для заказа вакуумных датчиков VSP63
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VSP63MA4 |
VSP63MA4 Вакуумный датчик Пирани на фланце KF16, выходной сигнал 4-20 мА логарифмический, от 1000 до 1 x 10-4 мбар |
 |
| VSP63MV |
VSP63MV Вакуумный датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, от 1000 до 1 x 10-4 мбар |
|
| VSP64MV |
VSP64MV Вакуумный датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, от 1000 до 1 x 10-4 мбар |
|
| Контроллеры вакуумных датчиков: |
| VD6S2230 |
VD6S2230 Контроллер одноканальный для подсоединения вакуумных датчиков VCC200, VSC43MA4, VSP63MA4 |
|
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| Аксессуары: |
| XB0500004 |
XB0500004 Штекер для VSC43MA4, VSP63MA4, VCC200MA4 |
|
| XB0600002 |
XB0600002 Штекер для вакуумных датчиков VSC43MV, VSP63MV, VSP64MV |
|
| W0509002 |
W0509002 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 2 м |
|
| W0509006 |
W0509006 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 6 м |
|
| WUSB0002
|
WUSB0002
Кабель USB для соединения с ПК, экранированный, 2 м
|
|
| W0606002 |
W0606002 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 2 м |
|
| W0606006 |
W0606006 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 6 м |
|
| Программное обеспечение: |
| VGR |
VGR Программное обеспечение VacuGraph для Windows |
|
|
|
