VSM - измерительный вакуумный преобразователь Smartline абсолютное давление от 1000 до 5 х 10-9 мбар    SmartlineTM серия вакуумных датчиков.

VSM - комбинированный вакуумный датчик серии Smartline абсолютное давление от 1000 до 5 х 10-9 мбар

VSM - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-9</sup> мбар



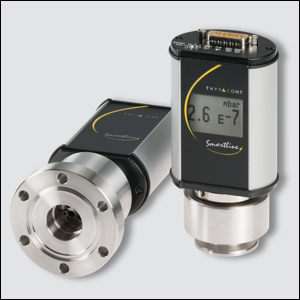

Комбинированный вакуумный датчик VSM на базе датчика Пирани/холодный катод предназначен для измерения абсолютного давления в диапазоне от атмосферного до сверх глубокого вакуума.

Микроконтроллер осуществляет автоматическое управление опциональной взаимосвязью обоими вакуумными датчиками.

Smartline представляет собой новейшую разработку, позволяющую реализовать безопасный, точный и экономичный контроль за процессами









Типовое применение комбинированного вакуумного датчика VSM

• Анализаторы
• Технологии нанесения покрытия и парофазное осаждение
• Вакуумные топки
• Технологические процессы
• Измерение и контроль в глубоком и ультра глубоком вакууме
• промышленная металлизация

Преимущества комбинированного вакуумного датчика VSM

• Широкий диапазон измерений на базе датчика Пирани / холодный катод
• Датчик с холодным катодом автоматически контролируется датчиком Пирани
• Пирани с расширенным диапазоном измерений и холодным катодом позволяет выполнять измерения при более низком давлении на протяжении увеличенного срока службы
• Прочная конструкция датчика
• Малое деление измерительной шкалы, например для VSM77D составляет 9 см3
• Отличные характеристики зажигания
• Невосприимчивость к потокам газов
• Два независимых беспотенциальных выключателя - коммутационные положения
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Легкосменная головка датчика с сохраняемой градуировкой
• Точное измерение давления за счет использования поправочных коэффициентов для разного типа газов для датчиков Пирани и холодный катод
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD10
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 1,819...8,6 В или EtherCAT
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Большой встроенный ЖК дисплей с задней подсветкой (VSM77DL, VSM79DL)
• В случае ошибки дисплей ярко мерцает красным цветом, в нормальном режиме дисплей светится зеленым цветом (VSM77DL, VSM79DL)
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Скорость передачи данных от 9,6 до 115 Кбит/с
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 25 ISO-KF, DN 40 ISO-KF, DN 40 CF-F




Технические характеристики комбинированного вакуумного датчика VSM
Принцип измерения Пирани / обращенный магнетрон, оба зависимые от типа газа
Материалы, контактирующие с вакуумом Нерж. сталь 1.4307, никель, вольфрам, молибден, стекло, керамика
Диапазон измерения 1000 - 5 x 10-9 мбар (750 - 5 x 10-9 торр), макс. избыточн. абсолют. давление 4 бар
Точность

1000 - 10 мбар: < 30 % от показания

10 - 2 x 10-3 мбар: < 10 % от показания

2 x 10-3 мбар - 1 x 10-8 мбар: < 25% от показания
Повторяемость

10 - 1 x 10-2 мбар: Приблиз. ±2% от показания

1 x 10-2 - 1 x 10-8 мбар: Приблиз. ±7% от показания
Время отклика 200 мс (1с для активации холодного катода)
Напряжение на катоде Макс. 2,5 кВ
Питание 20 - 30 В пост.
Электрическое подключение

VSM77D/DL, VSM78D/DL, VSM79D/DL: SubD 15-полюсн, вилка, с фиксацией

VSM77E, VSM78E, VSM79E: Круглый разъем M12, розетка, с фиксацией,

1x A-стандарт, 5-полюсн., 2x D coded, 4-полюсн.

Потребление мощности Макс. 3 Вт, дополнительно 0,8 Вт для EtherCAT / реле / ЖКД
Рабочая температура +5...+60°C
Температура хранения -40...+65°C
Макс. температура вакуума 160°C на фланце (гальванически развязан с электронными компонентами)
Выходной сигнал 0 - 10 В пост. , диапазон измерений 1.819 - 8.6 В пост., логарифм. хар-ка, 0,6 В/десятичн. долю, нагрузочное сопротивление > 10kΩ (VSM77D/DL, VSM79D/DL)
Последовательный интерфейс RS485: от 9,6 Кбит/с до 115 Кбит/с, переключение адресов 1 - 16
Коммутационные положения 2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА
Вакуумный соединитель DN 25 ISO-KF (VSM77), DN 40 ISO-KF (VSM78), DN 40 CF-F (VSM79)
Степень защиты IP54 (VSM77E, VSM78E, VSM79E), IP40 (VSM77D/DL, VSM78D/DL, VSM79D/DL)
Масса 555 г (приблиз.)

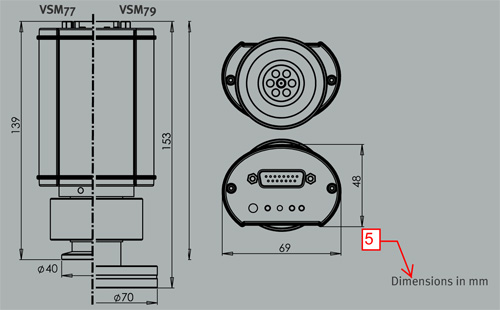

Габаритные размеры комбинированного вакуумного датчика VSM
VSM - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-9</sup> мбар

VSM - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-9</sup> мбар

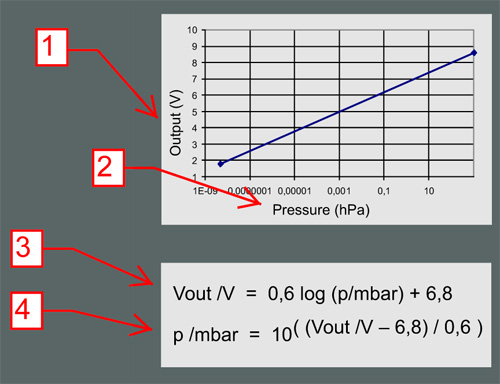

1 Выход (В)
2 Давление (гПа)
3 VВЫХ (В) = 0,6 log (p(гПа)) + 6,8
4 p(гПа) = 10((Vвых(В) - 6,8)/0,6)
5 Размеры даны в миллиметрах


Информация для заказа комбинированного вакуумного датчика VSM

Каталожный номер Наименование Купить в интернет-магазине eVacuum.ru
VSM77D VSM77D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM77D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM77DL VSM77DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM77DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM77E VSM77E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар VSM77E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM78D VSM78D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM78D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM78DL VSM78DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM78DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM78E VSM78E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар VSM78E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM79D VSM79D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM79D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM79DL VSM79DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар VSM79DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
VSM79E VSM79E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар VSM79E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-9 мбар - купить в интернет-магазине eVacuum.ru
Контроллеры вакуумных датчиков:
VD10S8 VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV - купить в интернет-магазине eVacuum.ru
VD12S2 VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV - купить в интернет-магазине eVacuum.ru
Аксессуары:
SL24 SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15 SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15 - купить в интернет-магазине eVacuum.ru
SL24-RS485 SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9 SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9 - купить в интернет-магазине eVacuum.ru
SLRS485-USB SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline - купить в интернет-магазине eVacuum.ru
W1515002 W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м - купить в интернет-магазине eVacuum.ru
W1515006 W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м - купить в интернет-магазине eVacuum.ru
W1515010 W1515010 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 10 м W1515010 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 10 м - купить в интернет-магазине eVacuum.ru
W1515020 W1515020 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 20 м
WUSB0002 WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м  - купить в интернет-магазине eVacuum.ru
SLKBT SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline  - купить в интернет-магазине eVacuum.ru
B_VSM77 B_VSM77 Сменная головка датчика DN 25 ISO-KF, для VSM77 B_VSM77 Сменная головка датчика DN 25 ISO-KF, для VSM77  - купить в интернет-магазине eVacuum.ru
B_VSM78 B_VSM78 Сменная головка датчика DN 25 ISO-KF, для VSM77/VSI17 Сменная головка датчика DN 25 ISO-KF, для VSM77/VSI17  - купить в интернет-магазине eVacuum.ru
B_VSM79 B_VSM79 Сменная головка датчика DN 40 CF-F, VSM79 Сменная головка датчика DN 40 CF-F, VSM79  - купить в интернет-магазине eVacuum.ru
XB15SL05 XB15SL05 Соединительный штекер IP54 для вакуумметров серии Smartline XB15SL05 Соединительный штекер IP54 для вакуумметров серии Smartline - купить в интернет-магазине eVacuum.ru
W1500506 W1500506 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 6 м W1500506 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 6 м - купить в интернет-магазине eVacuum.ru
W1500502 W1500502 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 2 м W1500502 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 2 м - купить в интернет-магазине eVacuum.ru
Программное обеспечение:
VGR VGR Программное обеспечение VacuGraph для Windows VGR Программное обеспечение VacuGraph для Windows - купить в интернет-магазине eVacuum.ru
