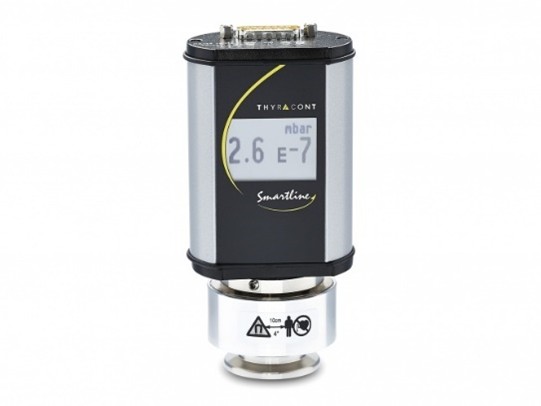

   Smartline^TM серия вакуумных датчиков.

VSI - высоковакуумный датчик с холодным катодом серии Smartline абсолютное давление от 2 х 10^-3 до 5 х 10^-9 мбар

Вакуумный датчик VSI с холодным катодом предназначен для измерения абсолютного давления в диапазоне от глубоко до сверхглубокого вакуума.

Микроконтроллер вакуумного датчика позволяет проводить индивидуальную настройку параметров для технологических процессов.

Типовое применение вакуумного датчика с холодным катодом VSI

• Анализаторы
• Технологии нанесения покрытия и парофазное осаждение
• Промышленные печи
• Технологическое проектирование
• Напылительные установки
• Аналитическое оборудование
• Измерение и контроль в глубоком и ультра глубоком вакууме

Преимущества вакуумного датчика с холодным катодом VSI

• Ручное и автоматическое управление холодным катодом
• Быстрое зажигание катода благодаря специальной технологии
• Автоматическое отключение при напуске атмосферы
• Наличие разъема для класса защиты IP54
• Легкосменная головка датчика с сохраняемой градуировкой
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 2,199...7,801 В или EtherCAT
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Выходной сигнал масштабируется в зависимости от требуемых выходных характеристик и для простой замены существующих датчиков
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD10
• Большой встроенный ЖК дисплей с задней подсветкой (VSM77DL, VSM79DL)
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 25 ISO-KF, DN 40 ISO-KF, DN 40 CF-F

Технические характеристики вакуумного датчика с холодным катодом VSI

Принцип измерения	Обращенный магнетрон, зависимый от типа газа
Материалы, контактирующие с вакуумом	Нерж. сталь 1.4307, никель, вольфрам, молибден, стекло, керамика
Диапазон измерения	2 x 10-3 - 5 x 10-9 мбар (750 - 5 x 10-9 торр), макс. избыточн. абсолют. давление 4 бар
Точность	2 x 10-3 - 2 x 10-8: < 25 % от показания
Повторяемость	2 x 110-3 - 2 x 10-8 мбар: Приблиз. ±7% от показания
Напряжение на катоде	Макс. 2,5 кВ
Питание	20 - 30 В пост.
Электрическое подключение	VSI17D/DL, VSI18D/DL, VSI19D/DL: SubD 15-полюсн, вилка, с фиксацией, VSI17E, VSI18E, VSI19E: Круглый разъем M12, розетка, с фиксацией, 1x A-стандарт, 5-полюсн., 2x D coded, 4-полюсн.
Потребление мощности	Макс. 3 Вт, дополнительно 0,8 Вт для EtherCAT / реле / ЖКД
Рабочая температура	+5...+60°C
Температура хранения	-40...+65°C
Макс. температура вакуума	160°C на фланце (гальванически развязан с электронными компонентами)
Выходной сигнал	0 - 10 В пост. , диапазон измерений 1.819 - 8.6 В пост., логарифм. хар-ка, 0,6 В/десятичн. долю, нагрузочное сопротивление > 10kΩ (VSI17D/DL, VSI18D/DL, VSI19D/DL)
Последовательный интерфейс	RS485: от 9,6 Кбит/с до 115 Кбит/с, переключение адресов 1 - 16
Коммутационные положения	2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА
Вакуумный соединитель	DN 25 ISO-KF (VSI17), DN 40 ISO-KF (VSI18), DN 40 CF-F (VSI19)
Степень защиты	IP54, IP40
Масса	555 г (приблиз.)

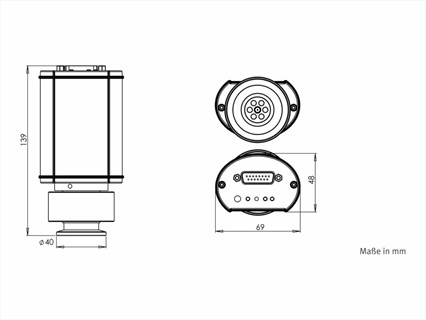

Габаритные размеры вакуумного датчика с холодным катодом VSI

1 Выход (В)
2 Давление (гПа)
3 V_ВЫХ (В) = 0,6 log (p(гПа)) + 6,8
4 p(гПа) = 10^{((Vвых(В) - 6,8)/0,6)}
5 Размеры даны в миллиметрах

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VSI17D	VSI17D Вакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI17DL	VSI17DL Вакуумный датчик с холодным катодом с дисплеем на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI17E	VSI17E Вакуумный датчик с холодным катодом на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT от 2 x 10-3 до 5 x 10-9 мбар
VSI18D	VSI18D Вакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI18DL	VSI18DL Вакуумный датчик с холодным катодом с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI18E	VSI18E Вакуумный датчик с холодным катодом на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT от 2 x 10-3 до 5 x 10-9 мбар
VSI19D	VSI19D Вакуумный датчик с холодным катодом на фланце СF40, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI19DL	VSI19DL Вакуумный датчик с холодным катодом с дисплеем на фланце СF40, выходной сигнал 0-10 В логарифмический, RS485, от 2 x 10-3 до 5 x 10-9 мбар
VSI19E	VSI19E Вакуумный датчик с холодным катодом на фланце СF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT от 2 x 10-3 до 5 x 10-9 мбар
Контроллеры вакуумных датчиков:
VD10S8	VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV
VD12S2	VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV
Аксессуары:
SL24	SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15
SL24-RS485	SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9
SLRS485-USB	SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline
W1515002	W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м
W1515006	W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м
W1515010	W1515010 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 10 м
W1515020	W1515020 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 20 м
WUSB0002	WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м
B_VSM77	B_VSM77 Сменная головка датчика DN 25 ISO-KF, для VSM77
B_VSM78	B_VSM78 Сменная головка датчика DN 25 ISO-KF, для VSM77/VSI17
B_VSM79	B_VSM79 Сменная головка датчика DN 40 CF-F, VSM79
SLKBT	SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline
SLRS485-USB	SLRS485-USBКонвертер RS485-USB для вакуумметров серии Smartline
XB15SL05	XB15SL05Соединительный штекер IP54 для вакуумметров серии Smartline
W1500506	W1500506Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 6 м
W1500502	W1500502Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 2 м
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
