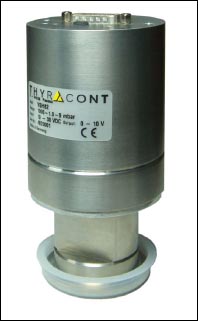

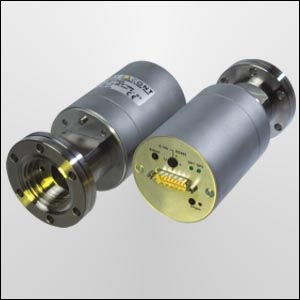

Широкодиапазонный вакуумметр абсолютного давления VSH82MV для диапазона 1000 - 1x10-9 Torr

Широкодиапазонный вакуумметр абсолютного давления VSH82MV для диапазона 1000 - 1x10E-9 Torr Широкодиапазонный вакуумметр VSH82MV, включающий в себя два вакуумных датчика (низковакуумный датчик Пирани и высоковакуумный датчик с нитью накаливания) обеспечивает удобное, точное и стабильное измерение вакуума в диапазоне от атмосферы до сверхглубокого вакуума.

Вам нет необходимости заботиться о контрольных точках, обеспечивающих переход измерения давления от низковакуумного к высоковакуумному датчику, и о соответствующем контроле вакуумметров – микропроцессорное управление, работающее под надежным программным обеспечением, сделает эту работу за вас.

Высокий стандарт разработки и изготовления вакуумметров, применение самых последних технологий обеспечивают удобное, безопасное и эффективное с точки зрения стоимости решение для применения, контроля и управления сложными вакуумными технологическими процессами.

Преимущества применения широкодиапазонных вакуумметров VSH82MV

● Широкий диапазон измерения одним вакуумметром
● Высоковакуумный вакуумметр автоматически включается и отключается,
   используя данные с низковакуумного датчика Пирани
● Использование в широкодиапазонном вакуумметре запатентованного датчика
   Пирани с расширенным диапазоном измерения (до 10-4 торр) позволяет включать
   высоковакуумный датчик с нитью накаливания при более глубоком вакууме,
   что значительно увеличивает срок его работы.
● Очень высокая повторяемость результатов и высокая точность измерения вакуумметра
● Сверхнизкое термическое и электрическое влияние на вакуумную систему
● Высоковакуумный датчик типа Байард-Альперта имеет две нити накаливания и в случае перегорания одной нити
   вакуумметр автоматически переключается на вторую
● Вакуумметр нечувствителен к прорывам атмосферы – происходит автоматическое отключение высоковакуумного
   датчика
● Выходной сигнал: логарифмический, 0-10 В прямого тока. Удобная и наглядная интерпретация результатов.
● Через встроенный интерфейс RS485 вакуумметр может встраиваться в цифровую сеть
● Выходной цифровой сигнал вакуумметра может быть передан на сверхдлинные расстояния (до 500 м) с обеспечением
   безотказной работы системы
● Низкое энергопотребление
● Скорректированное выходное значение давления, учитывающее различные корректирующие коэффициенты для
   различных газов для различных типов сенсоров
● Сенсоры из нержавеющей стали с металлическим уплотнением, со сменным защитным экраном
● Легкая и точная настройка вакуумного датчика
Широкодиапазонный вакуумметр абсолютного давления VSH82MV для диапазона 1000 - 1x10E-9 Torr


Типичные применения вакуумметров VSH82MV

Аналитические задачи с применением вакуума
Физика разных процессов в вакууме
Напылительные установки
Инжиниринг вакуумных установок
Измерение и управление вакуумными процессами
Вакуумные печи






Спецификация широкодиапазонного вакуумметра VSH82MV серии Smartline для измерения абсолютного давления 1 атм – 1х10-9 мбар.

Принцип измерения Пирани: тепловой нагрев спирали и ее охлаждение, зависящее от теплопроводности (давления) газа
Высоковакуумный сенсор: тип Байард-Альперта, термоэлектронная эмиссия из катода (металлической нити, нагретой проходящим током), ионизация электронным ударом газа с измерением ионного тока в газе. Оба сенсора газозависимые.
Материалы, контактирующие с вакуумом Нержавеющая сталь, вольфрам, покрытый иридием иттрий, никель, стекло, керамика
Диапазон измерения 1000 - 1,0х10-9 мбар (750 - 1,0х10-9 Torr)
разрешимое избыточное давление: 4 атм.
Точность измерения 1000 -20 мбар: 30 %
20 -0,001 mbar: < 10 %
< 0,001 mbar: < 15 %
Ток эмиссии 10 мкA, 100 мкA, 1 мA
Дегазация Омический нагрев анода
Температура эксплуатации 5 ... 50oC
Температура хранения -20 ... +70o C
Напряжения питания 19-30 В постоянного тока
Потребляемая мощность Прим. 6,5 Вт (без точек переключения)
Выходной сигнал 0 - 10 В прямого тока, диапазон измерения
1,4 – 8,6 В прямого тока, логарифмическая шкала
Последовательный компьютерный порт RS485: 9600 бод
Точки переключения 2 переключающих реле, 60 В, 0,5 A
Тип электрического подсоединения Sub-D, 15-ти штырьковый, «папа»
Тип вакуумного подсоединения NW40 или DN40 ConFlat, нержавеющая сталь
Максимальная температура прогрева 180 °C на фланец (со снятой электроникой)
Класс защиты IP40
Вес 665 г.

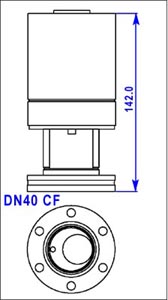

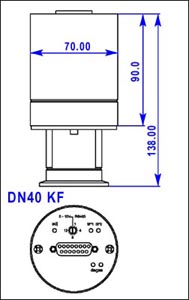

Габаритные размеры вакуумного датчика VSH82MV серии Smartline


Габаритные размеры вакуумного датчика VSH82MV серии Smartline, вакуумный датчик, активный датчик вакуума, вакуумметр серии Smartline Габаритные размеры вакуумного датчика VSH82MV серии Smartline, вакуумный датчик, активный датчик вакуума, вакуумметр серии Smartline




















Блок управления для работы с данным вакуумным датчиком VD9S2

Блок управления для работы с данным вакуумным датчиком:
VD9S2 (размер: четверть 19-ти дюймовой стойки, RS-232 интерфейс, 2 реле,
95-265 В переменного тока)


Дополнительные принадлежности для вакуумметра VSH82MV:

W1506002 Кабель для подсоединения датчика к контроллеру, экранированный, 2 м.
(для VD9)
W1506006 Кабель для подсоединения датчика к контроллеру, экранированный, 6 м.
(для VD9)
