VSH - измерительный вакуумный преобразователь Smartline абсолютное давление от 1000 до 5 х 10-10 мбар    SmartlineTM серия вакуумных датчиков.

VSH - Комбинированный вакуумный датчик VSH серии Smartline абсолютное давление от 1000 до 5 х 10-10 мбар

VSH - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-10</sup> мбар

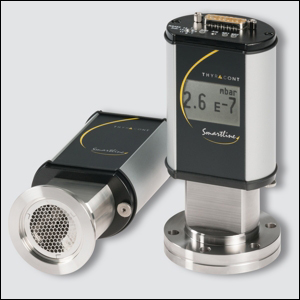

Комбинированный вакуумный датчик VSH на базе датчика Пирани/горячий катод предназначен для измерения абсолютного давления в диапазоне от атмосферного до сверх глубокого вакуума.

Микроконтроллер осуществляет автоматическое управление опциональной взаимосвязью обоими вакуумными датчиками.

Smartline представляет собой новейшую разработку, позволяющую реализовать безопасный, точный и экономичный контроль за процессами.









Типовое применение комбинированного вакуумного датчика VSH

• Анализаторы
• Технологии нанесения покрытия и парофазное осаждение
• Промышленная металлизация
• Измерение и контроль в глубоком и ультра глубоком вакууме
• Вакуумные топки
• Технологические процессы
• Камеры моделирования космических условий

Преимущества комбинированного вакуумного датчика VSH

• Широкий диапазон измерений на базе датчика Пирани / Байярда - Альперта
• Датчик с холодным катодом автоматически контролируется датчиком Пирани
• Пирани с расширенным диапазоном измерений и подогреваемым катодом позволяет выполнять измерения при более низком давлении на протяжении увеличенного срока службы
• Высокая точность и исключительная повторяемость
• Низкий уровень воздействия на вакуумный процесс температуры и помех
• Малое деление измерительной шкалы, например для VSH88D составляет 20 см3
• Устойчивый к потоку газа датчик Байярда - Альперта с двойной нитью с иттриевым покрытием
• Невосприимчивость к потокам газов
• Два независимых беспотенциальных выключателя - коммутационные положения
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Легкосменная головка датчика с сохраняемой градуировкой
• Точное измерение давления за счет использования поправочных коэффициентов для разного типа газов для датчиков Пирани и горячий катод
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD10
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 1,219...8,6 В или EtherCAT
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Большой встроенный ЖК дисплей с задней подсветкой (VSH88DL, VSH89DL)
• В случае ошибки дисплей ярко мерцает красным цветом, в нормальном режиме дисплей светится зеленым цветом (VSH88DL, VSH89DL)
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Скорость передачи данных от 9,6 до 115 Кбит/с
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 40 ISO-KF, DN 25 ISO-KF или DN 40 CF-F




Технические характеристики комбинированного вакуумного датчика VSH
Принцип измерения Пирани / Байярда - Альперта, зависимый от типа газа
Материалы, контактирующие с вакуумом

Нерж. сталь 1.4307, Ni, W, Pl, иридий покрытый иттрием, стекло

Диапазон измерения

1000 - 5 x10-10 мбар (750 - 5 x10-10 торр), макс. избыточн. абсолют. давление 4 бар

Точность

1000 - 10 мбар: < 30% от показания

10 - 1 x 10-8 мбар: < 10% от показания

Повторяемость

±2% (10 - 1 x 10-2 мбар), 5% (1 x10-2 - 1 x 10-8 мбар)

Время отклика

< 200 мс (2 с - на подключение тока эмиссии БА)

Ток эмиссии Автоматическое переключение 10 µA, 100 µA, 1 мА, 2 мА
Дегазация

Нагрев анода электрическим током

Питание 20 - 30 В постоянного тока
Электрическое подключение

VSH87D/DL, VSH88D/DL, VSH89D/DL: SubD, 15-полюсн., вилка, с фиксацией

VSH87E, VSH88E, VSH89E: Круглый разъем M12, розетка, с фиксацией,

1xA-стандарт, 5-полюсн., 2xD coded, 4-полюсн

Потребление мощности Макс. 8 Вт, дополнительно 1 Вт для дегазации и 0,8 Вт для EtherCAT/реле/ЖКД
Рабочая температура

+5...+60°C

Температура хранения

-40...+65°C

Макс. температура вакуума

180°C на фланце (гальванически развязан с электронными компонентами)

Выходной сигнал

0 - 10 В пост., диапазон измерений 1,219 - 8,6 В пост., логарифм. хар-ка,

0,6 В/десятичн. долю, нагрузочное сопротивление > 10kΩ (VSH88D/DL, VSH89D/DL)

Последовательный интерфейс RS485: от 9,6 Кбит/с до 115 Кбит/с, переключение адресов 1 - 16
Коммутационные положения

2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА

Вакуумный соединитель

DN 25 ISO-KF (VSH87), DN 40 ISO-KF (VSH88), DN 40 CF-F (VSH89)

Степень защиты

IP54 (VSH87E, VSH88E, VSH89E), IP40 (VSH87D/DL, VSH88D/DL, VSH89D/DL)

Масса 555 г (приблиз.)

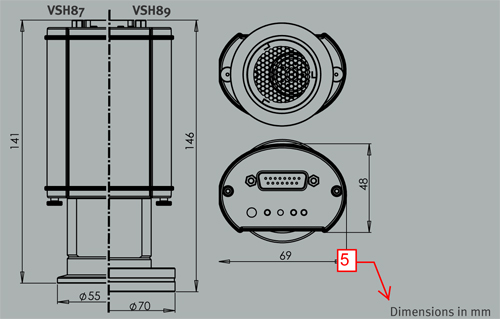

Габаритные размеры комбинированного вакуумного датчика VSH
VSH - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-10</sup> мбар

VSH - измерительный вакуумный преобразователь Smartline абсолютное давление  от 1000 до 5 х 10<sup>-10</sup> мбар

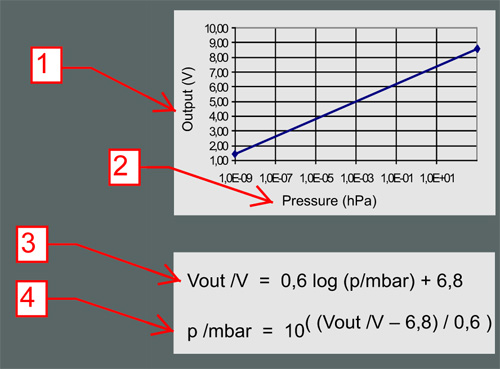

1 Выход (В)
2 Давление (гПа)
3 VВЫХ (В) = 0,6 log (p(гПа)) + 6,8
4 p(гПа) = 10(Vвых(В)) - 6,8)/0,6)
5 Размеры даны в миллиметрах

Информация для заказа комбинированного вакуумного датчика VSH

<
Каталожный номер Наименование Купить в интернет-магазине eVacuum.ru
VSH87D VSH87D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH87D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH87DL VSH87DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH87DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485 от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH87E VSH87E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-10 мбар VSH87E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF25, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH88D VSH88D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH88D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH88DL VSH88DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH88DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH88E VSH88E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-10 мбар VSH88E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH89D VSH89D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH89D Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH89DL VSH89DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар VSH89DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт с дисплеем на фланце KF40, выходной сигнал 0-10 В логарифмический, RS485, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
VSH89E VSH89E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-10 мбарVSH89E Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с горячим катодом типа Байард-Альперт на фланце CF40, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, от 1000 до 5 x 10-10 мбар - купить в интернет-магазине eVacuum.ru
Контроллеры вакуумных датчиков:
VD10S8 VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV - купить в интернет-магазине eVacuum.ru
VD12S2 VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV - купить в интернет-магазине eVacuum.ru
Аксессуары:
SL24 SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15 SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15 - купить в интернет-магазине eVacuum.ru
SL24-RS485 SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9 SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9 - купить в интернет-магазине eVacuum.ru
SLRS485-USB SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline - купить в интернет-магазине eVacuum.ru
W1515002 W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м - купить в интернет-магазине eVacuum.ru
W1515006 W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м - купить в интернет-магазине eVacuum.ru
W1515010 W1515010 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 10 м W1515010 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 10 м - купить в интернет-магазине eVacuum.ru
W1515020 W1515020 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 20 м
WUSB0002 WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м  - купить в интернет-магазине eVacuum.ru
SLKBT SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline  - купить в интернет-магазине eVacuum.ru
B_VSH87 B_VSH87 Сменная головка датчика DN 25 ISO-KF, для VSH87 B_VSH87 Сменная головка датчика DN 25 ISO-KF, для VSH87 - купить в интернет-магазине eVacuum.ru
B_VSH88 B_VSH88 Сменная головка датчика DN 40 ISO-KF, для VSH88
B_VSH89 B_VSH89 Сменная головка датчика DN 40 CF-F, VSH89
XB15SL05 XB15SL05 Соединительный штекер IP54 для вакуумметров серии Smartline XB15SL05 Соединительный штекер IP54 для вакуумметров серии Smartline - купить в интернет-магазине eVacuum.ru
W1500506 W1500506 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 6 м W1500506 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 6 м - купить в интернет-магазине eVacuum.ru
W1500502 W1500502 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 2 м W1500502 Кабель для подсоединения вакуумных датчиков серии Smartline к соединительному штекеру IP54, без разъема, 2 м - купить в интернет-магазине eVacuum.ru
Программное обеспечение:
VGR VGR Программное обеспечение VacuGraph для Windows VGR Программное обеспечение VacuGraph для Windows - купить в интернет-магазине eVacuum.ru
