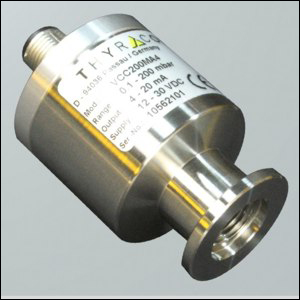

Емкостный вакуумный измерительный преобразователь VCC200 предназначен для высокоточного измерения абсолютного давления независимо от типа газа даже при давлении ниже 20 мбар.

Вакуумный датчик серии VCC200 – это емкостной вакуумный датчик для точного измерения абсолютного давления в диапазоне от 200 до 0.1 мбар (150-0.1 мм.рт.ст.), при этом показания вакуумного датчика не зависят от типа газа.
Керамический сенсор вакуумметра позволяет использовать его для измерений в агрессивных, химических средах, а также в вакууме с большой долей различных загрязнений.
Благодаря термостабилизированному сенсору данный вакуумметр обеспечивает стабильное измерение вакуума с высокой повторяемостью результатов.

  Вакуумный датчик VCC200 имеет компактный дизайн, аналогичный дизайну вакуумных датчиков серии SmartLine. Оптимизированная линеаризация выходного сигнала обеспечивает точность измерения 0.25% от шкалы измерения, а сам выходной сигнал может быть 4-20 мА, что позволяет легко интергрировать данные вакуумные датчики в систему управления на базе ПЛК или в систему управления вашей системы.
Вакуумный датчик VCC200 может работать с контроллерами VD6 и VD9.

Преимущества применения пьезоэлектрических вакуумных датчиков VCC200

• Исключительная точность
• Высокая разрешающая способность
• Керамический датчик из оксида алюминия не корродирует
• Измерение независимое от типа газа
• Высокая надежность
• Короткое время отклика
• Температурная компенсация
• Не подвержен внешним воздействиям
• Совместим с блоком контроля и индикации Thyracont VD6
• Стандартный выходной сигнал 4-20 мА (две жилы), линейный
• Простота подключения к ПЛК и другим контроллерам системы
• Разработан для промышленного применения
• Прочный металлический корпус со степенью защиты IP54
• Вакуумное соединение выполняется при помощи небольшого фланца, выполненного из нержавеющей стали (DN 16 ISO-KF с внутренней резьбой G1/4)

Типичные применения пьезоэлектрических вакуумных датчиков VCC200

• Химическое производство
• Вакуумная теплоизоляция
• Вакуумирование и наполнение
• Аналитическое оборудование
• Упаковочная техника
• Медицинские технологии
• Инженерное оборудование
• Вакуумные топки
• Производство ламп
• Вакуумная сушка

Спецификация пьезоэлектрических вакуумных датчиков VCC200

Принцип измерения вакуумного датчика	Емкостный, абсолютное давление, независимое от типа газа
Материалы, контактирующие с вакуумом	Нерж. сталь 1.4305, Al2O3 -керамика, Viton®
Диапазон измерения вакуумного датчика	200 - 0,1 мбар (150 - 0,1 торр), макс. избыточн. абсолют. давление 6 бар
Точность измерения	± 0,25 % от полной шкалы, линейность, гистерезис, повторяемость
Температурный коэффициент	± 0.04 % от полной шкалы / 10 K
Время отклика (10...90%)	< 120 мс
Питание	9 - 30 В пост.
Разъем питания	M12, 5-ти полюсной, «папа», фиксируемый
Электрическое подключение	M12, 5-полюсн., розетка, с фиксацией
Рабочая температура	+5...+60°C, макс. отн. влажность 80% при 25 °C
Температура хранения	-40...+70°C
Выходной сигнал	4 - 20 мА, две жилы (линейный) макс. сопротивление петли: Rmax [Ω] (Напряж. питания [В] - 9 ) / 0,02
Вакуумный соединитель	Малый фланец из нержавеющей стали DN 16 ISO-KF с внутренней резьбой G1/4
Степень защиты	IP54 (с соответвующим разъемом)
Масса	170 г (приблиз.)

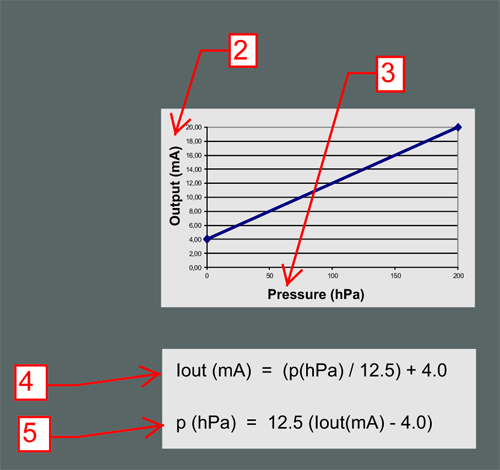

Формулы для расчёта значений давления по выходному сигналу

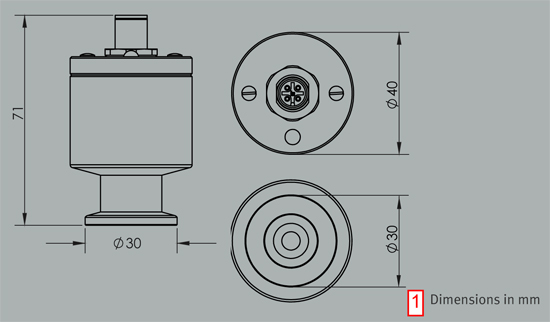

Габаритные размеры пьезоэлектрических вакуумных датчиков VCC200

1 Размеры даны в миллиметрах
2 Выход (мА)
3 Давление (гПа)
4 Iвых(мА) = (p(гПа)/12,5) + 4,0
5 p(гПа) = 12,5 (Iвых(мА) – 4,0)

Информация для заказа пьезоэлектрических вакуумных датчиков VCC200

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VCC200MA4	VCC200MA4 Емкостной вакуумный датчик на фланце KF16 с внутренней резьбой G1/4, выходной сигнал 4-20 мА линейный, 200-0.1 мбар
Контроллеры вакуумных датчиков:
VD6S2230	VD6S2230 Контроллер одноканальный для подсоединения вакуумных датчиков VCC200MA4, VSC43MA4, VSP63MA4
Аксессуары:
VD81SW1	VD81SW1 Переходник между шлангом диаметром 6-8 мм и резьбой G1/4
XB0500004	XB0500004 Штекер для VSC43MA4, VSP63MA4, VCC200MA4
W0509002	W0509002 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 2 м
W0509006	W0509006 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 6 м
WUSB0002	WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
