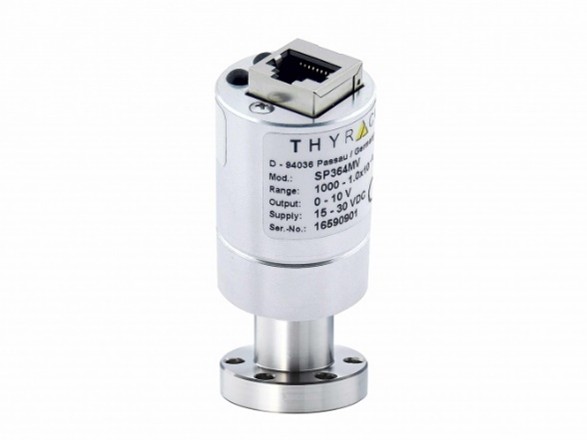

Вакуумный датчик SP36 серии AnalogLine.
Абсолютное давление от 1000 до 1,0 x 10-4 мбар
SP36 – Вакуумный датчик Пирани серии AnalogLine для измерения давления в диапазоне 1000 - 1,0 x 10-4 мбар (750 - 1,0 x 10-4 торр).
Вакуумный датчик Пирани SP36 предназначен для измерения абсолютного давления в диапазоне от 1000 - 1,0 x 10-4 мбар (750 - 1,0 x 10-4 торр), и основан на запатентованном компанией Thyracont усовершенствованном принципе измерения давления в вакуумметрах Пирани.
Зарекомендовавший себя импульсный датчик Пирани Thyracont позволяет выполнять измерения в широком диапазоне при высокой разрешающей способности.
Преимущества применения вакуумных датчиков SP36
• Высокая надежность, исключительная повторяемость
• Компактный дизайн для промышленного применения
• Высокая точность при нестабильном вакууме
• Превосходная воспроизводимость измерений
• Подходит для применения в сверхглубоком вакууме
• Прочная нить Пирани в форме спирали
• Высокая экономическая эффективность
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 CF-F
Типичные применения вакуумных датчиков SP36
• Аналитическое оборудование
• Применение с коррозионными газами
• Технологии нанесения покрытия
• Вакуумные печи
• Осушительные установки, работающие методом вымораживания
• Химические технологии
• Отслеживание состояния предварительного вакуума
• Технологические процессы
Спецификация вакуумных датчиков SP36
| Принцип измерения вакуумного датчика |
Теплопроводность (Пирани импульсный), зависит от типа газа |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, никель, вольфрам, стекло |
| Диапазон измерения вакуумного датчика |
1000 - 1,0 x 10-4 мбар (750 - 1,0 x 10-4 торр).
макс. избыточн. абсолют. давление 10 бар, 16 бар с сертификатом CERT31P |
| Точность измерения вакуумного датчика (% от считываемого значения) |
1000 - 20 мбар: < 30% от показания
20 - 2 x 10-3 мбар: < 10% от показания |
| Повторяемость |
20-0.002 мбар 2% от показаний |
| Длительность реакции |
Макс. 200 мс |
| Питание |
15 - 30 В пост. |
| Электрическое подключение |
FCC68, 8-полюсн., вилка, с фиксацией |
| Потребление мощности |
макс. 1 Вт при постоянном напряжении питания 24 В |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-20...+70°C |
| Макс. температура вакуума |
150°C на фланце |
| Выходной сигнал |
0-10 В |
| Вакуумный соединитель |
Малый фланец DN 16 CF-F
Малый фланец DN 16 ISO-KF |
| Степень защиты |
IP40 |
| Вес |
105 г |

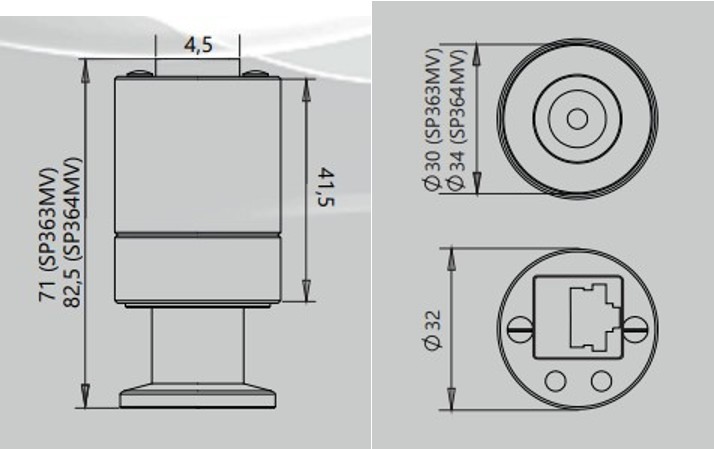

Габаритные размеры вакуумных датчиков SP36
Размеры даны в миллиметрах
Информация для заказа вакуумных датчиков SP36
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| SP363MV |
SP363MV Вакуумный датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, 1000-1e-4 мбар |
 |
| SP364MV |
SP364MV Вакуумный датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, 1000-1e-4 мбар |
|
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
