Информация для заказа

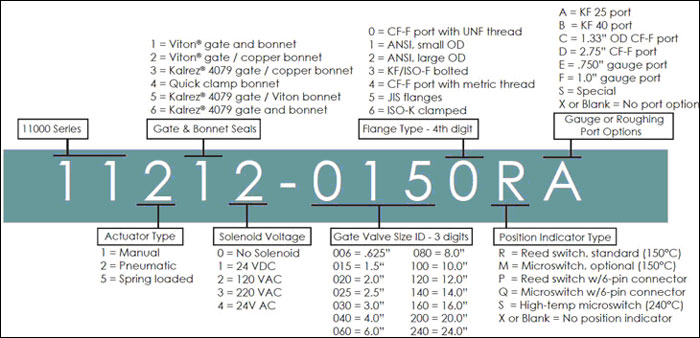

Пример составления каталожного номера вакуумного затвора серии 11000

11 – Серия (11 - 11000 серия)

2 – Тип привода
     1-ручной,
     2 –пневматический,
     5 – открытие сжатым воздухом,  закрытиепружиной

1 – Уплотнение тарелки к корпусу/корпуса к крышке
     1 –Витон/витон,
     2- Витон/медная прокладка,
     3-Karlez 4079/медная прокладка,
     4-быстроразъемный корпус,
     5- Karlez 4079/витон,
     6 - Karlez 4079/ Karlez 4079)

2 – Управляющее напряжение соленоида
     без соленоида,
     24 В постоянного тока,
     120 В переменного тока,
     220 В переменного тока,
     24 В переменного тока

015 – Размер фланца

0 – Тип фланца
     CF-F c UNF резьбой американского стандарта,
     1 – ANSIс малым внешним диаметром,
     2 – ANSI с большим внешним диаметром,
     3 – KF/ISO-F под болты,
     4 – CF-F с метрической резьбой,
     5 – фланцы стандарта JIS,
     6 – ISO-K под струбцины)

R – Тип индикатора положения
     R – герконового типа, 150°С (по умолчанию),
     М – микропереключатель, 150°С,
     Р – герконового типа с 6-ти пиновым коннектором,
     Q – микропереключатель с 6-ти пиновым коннектором,
     S – высокотемпературный микропереключатель, 240°С
     X или пробел – без индикатора положения

Дополнительный порт для предварительной откачки или вакуумметра
     A – порт KF25,
     B – порт KF40,
     С – порт CF1,33”(CF16),
     D – порт CF2,75”(CF40),
     E – порт 0,75”,F – порт 1”,
     S – порт под заказ,
     X или пробел – без дополнительного порта
