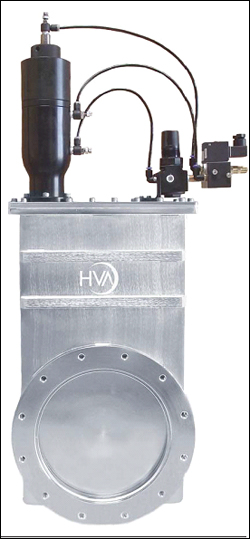

21700 - 3-х позиционные вакуумные затворы

Данная серия вакуумных затворов разработана для работы в установках травления, химического осаждения из паровой фазы, напыления в вакууме, производстве мониторных панелей и любых других процессах, которые требуют точной и повторяемой регулировки давления.

Три положения затвора: полностью открыт, полностью закрыт и третье промежуточное настраиваемое положение
Плавное изменение давления при переходе от низкого к глубокому вакууму
Установка и управление промежуточного положения уплотняющей тарелки
При работе совместно с регулятором расхода газа обеспечивает широкие возможности по контролю уровня вакуума в вакуумной системе
Объединяет функции дросселя и затвора.


Спецификация 3-х позиционных вакуумных затворов серии 21700
Материалы   Пневматический вакуумный затвор серии 21700
Корпус и тарелка Нержавеющая сталь 304
Сильфонное уплотнение штока сплав на основе нержавеющей стали AM-350
Приводной шток и штифты Закаленная нержавеющая сталь
Уплотнение верхней крышки к корпусу/тарелки
               Серия HV

Viton (эластомер)
Вакуумные параметры
Диапазон давлений 1х10-9 мбар
Скорость утечек для гелия < 2 x 10-9 мбар л/с
Перепад давлений в закрытом состоянии 1 бар в любом направлении
Макс. перепад давлений перед открытием

≤ 30 мбар

Рабочая температура
Корпус 150 °С
Привод 60 °С
Привод:
Пневматический (ман.) 80 футов/дюйм2
Соленоид 4.0 Вт
Напряжение питания ~120 В, 50/60 Гц
Возможные напряжения питания ~24, 200, 240 В, 50/60 Гц
Индикатор положения, макс.
     Герконовые контакты на открытое и закрытое положения

    Микровыключатель для третьего положения

    Возможные напряжения

~115 В или +28, 20 мА


~115 В, 5 А
250 ВА, 5 А

или +28 В, 5 А, активная нагрузка
+28 В, 3 A, индуктивная нагрузка
Положение для монтажа в вакуумную систему любое
Ресурс
    Циклов до ремонта
1 000 000
зависит от процесса

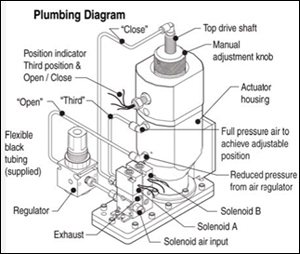

Пневматический вакуумный затвор серии 21700 Пневматический вакуумный затвор серии 21700 Пневматический вакуумный затвор серии 21700
1. Открыт

Соленоид А – включен,
Соленоид В – выключен

Когда соленоид A включен, поток воздуха через верхний входной штуцер поступает непосредственно на регулятор давления воздуха. Регулятор настроен так, что его выходное давление примерно на 15-20 футов/дюйм2 меньше, чем входное. Несмотря на то, что это выходное давление меньше полного давления, оно достаточно для открытия задвижки.

2. Закрыт

Соленоид А – выключен,
Соленоид В – выключен

Когда оба соленоида выключены, давление воздуха поступает в верхний штуцер. Т.к. верхний штуцер соленоида В закрыт, воздух через него не проходит. Через верхний штуцер соленоида А воздух поступает в пустую полость над приводным штоком и в воздушный цилиндр, что приводит к закрытию задвижки. Это – стандартное положение при нормальном закрытии.

3. Частично открыт

Соленоид А – включен,
Соленоид В – включен

Соленоид В не имеет регулятора давления воздуха в магистрали подачи. Поэтому, когда соленоид В включен, полное давление воздуха приложено к верхней стороне сепаратора – дополнительного поршня внутри воздушного цилиндра. Этот дополнительный поршень движется вниз к стационарному положению, устанавливаемому вручную с помощью регулятора, расположенного вверху корпуса. Полное давление воздуха на 15-20 футов/дюйм2 больше, чем давление у соленоида А, поэтому, когда заслонка пытается открыться, ее поршень привода встречается с регулировочным поршнем и таким образом поддерживает «третью


Пневматический вакуумный затвор серии 21700
















Артикулы для заказа
3-х позиционная задвижка с кожухом Viton

DN Модели ISO-F Модели ISO-K Модели CF-F*
мм дюйм
100 4.00 21712-0403R 21712-0406R 21712-0400R
160 6.00 21712-0603R 21712-0606R 21712-0600R
200 8.00 21712-0803R 21712-0806R 21712-0800R
250 10.00 21712-1003R - 21712-1000R
320 12.00 21712-1203R - 21712-1200R

Включает соленоид на ~120 В. Для заказа с соленоидом на +24 В измените 2 на 1: 2171[1] -

* Для метрической системы последняя цифра изменяется с ‘0’ на ‘4
