Вакуумное оборудование

11000 серия – стандартные вакуумные затворы для общевакуумных приложений

Надежные вакуумные затворы из нержавеющей стали для общевакуумных приложений. Компания HVA ежемесячно производит и поставляет сотни данных вакуумных затворов во многие лаборатории и на промышленные предприятия по всему миру. Производя их серийно и в больших объемах, компания HVA предлагает их по привлекательной цене, при этом надежность и качество вакуумных затворов серии 11000 такое же высокое, как и у всей линейки вакуумных затворов, выпускаемых компанией HVA.
Вакуумные затворы поставляются со всеми стандартами фланцев: KF (Clamp Flange, под накидные хомуты, для диаметров от 16 до 50 мм, уплотнение центрирующим кольцом с витоновым уплотнителем), ISO (Ду 63 мм или больше, уплотнение центрирующим кольцом с витоновым уплотнителем, крепление струбцинами или болтами), ASA (американский стандарт), JIS (японский стандарт), CF (ConFlat, уплотнение зуб-зуб, уплотнительное кольцо из меди).
Вакуумные затворы с фланцами ConFlat успешно применяются во многих сверхвысоковакуумных приложениях, где давление в вакуумной системе может быть порядка 1х10-10 мбар, и требуется более высокая температура для прогрева вакуумной системы (порядка 200°C).

Преимущества вакуумных затворов серии 11000

• Ду от 16 до 600 мм
• Ручное или электропневматическое управление
• Сильфоны из нержавеющей стали, обеспечивающие «чистоту» вакуума
• Большой выбор фланцев, стандартных или изготовленных под заказ
• Управление вакуумным затвором с помощью соленоида, наличие ручной коррекции
• Корпус и внутренние узлы выполнены с помощью вакуумной пайки при температуре 1100°С, что обеспечивает
 максимальную герметичность вакуумных затворов.
• Опционно данный вакуумный затвор может быть поставлен с функцией плавного закрытия с пневматическим
 фиксированием тарелки к седлу.

Данные вакуумные затворы предназначены для работы с ТМН, криовакуумными насосами, магниторазрядными вакуумными насосами, и в других вакуумных приложениях, требующих вакуумных затворов с низкой дегазацией поверхностей, или вакуумных затворов, не образующих частиц вследствие трения механизмов внутри затвора (полупроводниковая промышленность).


Спецификация вакуумных затворов серии 11000

Вакуум: Значения характеристик:
Рабочий вакуум для модели HV 1х10-9 мбар
Рабочий вакуум для модели UHV 1х10-10 мбар
Герметичность по гелию < 2х10-9 мбар x л/сек
Разность давления для закрытого затвора 1 атм в любом направлении
Макс. разность давления перед открытием ≤ 30 мбар
Используемые материалы:
Корпус вакуумного затвора и тарелки  нержавеющая сталь 304 (по стандартам США)
Сильфон уплотнения штока привода тарелки  сплав на основе нержавеющей стали AM-350 (по стандартам США)
Уплотнение тарелка-седло  Viton (эластомер)
Уплотнение верхней крышки к корпусу в HV модели Viton (эластомер)
Уплотнение верхней крышки к корпусу в UHV модели медная прокладка
Температуры прогрева (без соленоида):
Витоновый уплотнитель крышки корпуса 150 °С
Крышка корпуса UHV модели в открытом состоянии  200 °С
Привод 60 °С
Привод:
Сжатый воздух для пневматического соленоида 5 атм
Потребляемая соленоидом мощность 4.0 Ватт
Подаваемое на соленоид напряжение
               Постоянное напряжение
               Переменное напряжение, 50/60 Гц

12 В, 24 В
24В, 120В, 200В, 240В
Положение для монтажа в вакуумную систему любое (затворы устанавливаются в любой ориентации)
Количество циклов:  100 000


Информация для заказа


Ручной вакуумной затвор версии HV Пневматический вакуумный затвор серии HV Ручной вакуумной затвор версии UHV Пневматический вакуумный затвор серии UHV
Ручной вакуумной затвор версии HV Пневматический вакуумный затвор серии HV Ручной вакуумной затвор версии UHV Пневматический вакуумный затвор серии UHV

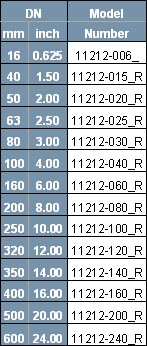

 Ручной вакуумной затвор версии HV. Размеры вакуумных затворов и каталожные номера. Пневматический вакуумный затвор серии HV. Размеры вакуумных затворов и каталожные номера. Ручной вакуумной затвор версии UHV. Размеры и каталожные номера. Пневматический вакуумный затвор серии UHV. Размеры вакуумных затворов и каталожные номера.
Опции

● Фланцы под заказ
● Альтернативный материал для уплотнителей
● Разное напряжение питания соленоида
● Индикатор позиции
● Форвакуумный порт
● Высокотемпературные компоненты и материалы
Опции

● Фланцы под заказ
● Альтернативный материал для уплотнителей
● Разное напряжение питания соленоида
● Микровыключатель для индикатора позиции
● Форвакуумный порт
● Высокотемпературные компоненты и материалы
● Больший размер фланцев
● Для затворов с Ду меньше 75 мм возможно открытие затвора сжатым воздухом, а закрытие - пружиной
● Управляющий элемент силового привода
Опции

● Фланцы под заказ
● Альтернативный материал для уплотнителей
● Разное напряжение питания соленоида
● Индикатор позиции
● Форвакуумный порт
● Высокотемпературные компоненты и материалы
Опции

● Фланцы под заказ
● Альтернативный материал для уплотнителей
● Разное напряжение питания соленоида
● Микровыключатель для индикатора позиции
● Форвакуумный порт
● Высокотемпературные компоненты и материалы
● Больший размер фланцев
Типы фланцев

0 = CF-F фланец с резьбой UNF (американская унифицированная тонкая резьба) (11110-0400)

3 = KF или ISO-F (болтовой) фланцы (11110-0403)

4 = CF-F фланец с метрической резьбой (11110-0404)

6 = ISO-K (ISO фланец под струбцины) (11110-0406)
Типы фланцев

0 = CF-F фланец с резьбой UNF (американская унифицированная тонкая резьба) (11212-0400R)

3 = KF/ISO-F (болтовой) фланцы (11212-0403R)

4 = CF-F фланец с метрической резьбой (11212-0404R)

6 = ISO-K (ISO фланец под струбцины) (11212-0406R)
Типы фланцев

0 = CF-F фланец с резьбой UNF (американская унифицированная тонкая резьба) (11120-0400)

4 = CF-F фланец с метрической резьбой (11120-0404)
Типы фланцев

0 = CF-F фланец с резьбой UNF (американская унифицированная тонкая резьба) (11222-0400R)

4 = CF-F фланец с метрической резьбой (11222-0404R)

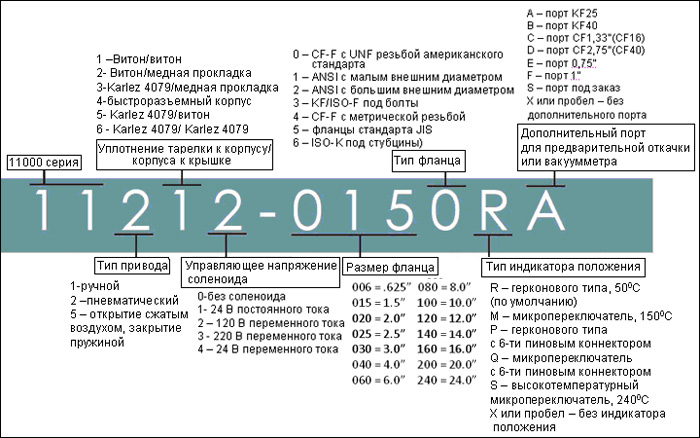

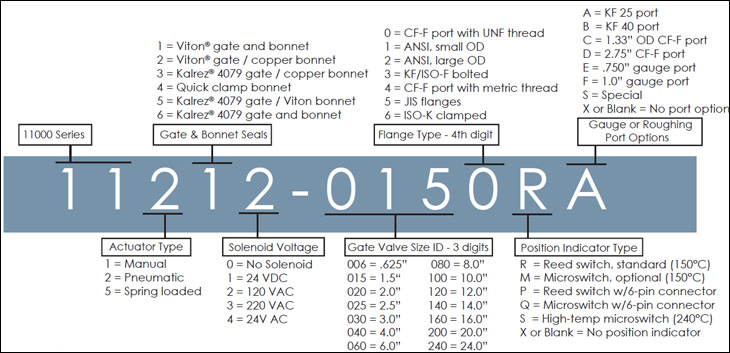

Пример составления каталожного номера вакуумного затвора серии 11000

Пример составления каталожного номера вакуумного затвора серии 11000

11 – Серия (11 - 11000 серия)
2 – Тип привода (1-ручной, 2 –пневматический, 5 – открытие сжатым воздухом,  закрытие пружиной)
1 – Уплотнение тарелки к корпусу/корпуса к крышке (1 –Витон/витон, 2- Витон/медная прокладка, 3-Karlez 4079/медная прокладка, 4-быстроразъемный корпус, 5- Karlez 4079/витон, 6 - Karlez 4079/ Karlez 4079)
2 – Управляющее напряжение соленоида (0-без соленоида, 1- 24 В постоянного тока, 2 – 120 В переменного тока, 3 - 220 В переменного тока, 4 – 24 В переменного тока)
015 – Размер фланца
0 – Тип фланца (CF-F c UNF резьбой американского стандарта, 1 – ANSI с малым внешним диаметром, 2 – ANSI с большим внешним диаметром, 3 – KF/ISO-F под болты, 4 – CF-F с метрической резьбой, 5 – фланцы стандарта JIS, 6 – ISO-K под стубцины)
R – Тип индикатора положения (R – герконового типа, 1500С (по умолчанию), М – микропереключатель, 1500С, Р – герконового типа с 6-ти пиновым коннектором, Q – микропереключатель с 6-ти пиновым коннектором, S – высокотемпературный микропереключатель, 2400С, X или пробел – без индикатора положения)
Дополнительный порт для предварительной откачки или вакуумметра
A – порт KF25, B – порт KF40, С – порт CF1,33”(CF16), D – порт CF2,75”(CF40), E – порт 0,75”, F – порт 1”, S – порт под заказ, X или пробел – без дополнительного порта)
