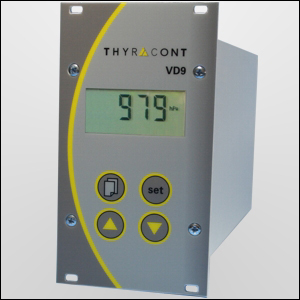

 Контроллер VD9 вакуумных датчиков Smartline ТМ
Абсолютное измеряемое давление 1400 – 1х10-9 мбар (Торр)
VD9 - измерительный и контролирующий прибор для измерения абсолютного давления.
Отображает абсолютное давление, измеряемое внешним вакуумным датчиком и обеспечивает управление внешними приборами.
Для этой цели контроллер содержит набор аналоговых и цифровых входов и выходов, имеет встроенное реле.
Единицы измерения давления на дисплее могут быть отображены в мбар, бар, гПа, Па, мТорр и торр (мм.рт.ст.).
Контроллер имеет удобную панель управления, дисплей для отображения значения вакуума, двухпозиционное реле, одну совмещённую или две независимые контрольные точки (уставки).
Компактный металлический корпус размером 1/4 от стандартной 19 дюймовой стойки.
VD9 - одноканальный контроллер, при этом может работать как с одним вакуумным датчиком (низковакуумными датчиками VSC43 или VSP63, VSP высоковакуумными датчиками VSH или VSM), так и с двумя вакуумными датчиками, обеспечивая при этом общий отображаемый результат на дисплее, а также один выходной сигнал (имеет цифровой и аналоговой выходы):
• VSC42 и VSP52 - чтобы покрыть больший диапазон измерения (от 1400 до 0,001 м обеспечить большую точность измерения в диапазоне от 1 атм до 20 мбар по сравнению с вакуумным датчиком Пирани VSP62, который имеет больший диапазон измерения (1 атм – 1х10-4 торр), но меньшую точность измерений в диапазоне до 20 мбар по сравнению с вакуумным датчиком VSC42 (вакуумный датчик с керамической мембраной, имеет точность измерения +/- 5 мбар);
• VSC42 и один из широкодиапазонных васоковакуумных датчика VSM72 или VSH82 - чтобы обеспечить большую точность измерения в диапазоне от 1 атм до 20 мбар. Вакуумный датчик с керамической мембраной VSC42 имеет большую точность измерения, чем вакуумный датчик Пирани, встроенный в широкодиапазонные вакуумные датчики VSM72 и VSH82.
К контроллеру VD9 можно подключить нижеописанные вакуумные датчики, при этом измеряемые диапазоны будут
следующими:
Подключаемые вакуумные датчики:
|
Измеряемый диапазон:
|
VSC42MA4
VSC42MA4 и VSP52MA4
VSP52MA4
VSH82MV
VSМ72MV
VSC42MA4 и VSH82MV
VSC42MA4 и VSМ72MV
VSP62MV |
1400 – 1 мбар
1400 – 1х10-3 мбар
100 – 1х10-3 мбар
1000 – 1х10-9 мбар
1000 – 5х10-9 мбар
1000 – 1х10-9 мбар
1000 – 5х10-9 мбар
1000 – 1х10-4 мбар
|
Применение
• промышленное станкостроение;
• автоматизация производства;
• приборостроение, например, управление процессом и документация процесса для контроля качества;
• централизованная откачка;
• химическое производство, например, вакуумные миксеры;
• специализированное машиностроение;
• упаковочное производство.
Преимущества
• Двух- или трехпозиционное релейное управление, возможно с пропорционально-интегральным регулированием, аналоговым выходящим сигналом для постоянного пропорционально-интегрального регулирования;
• 2 релейных переключателя;
• Помехозащищенный 19-дюймовый металлический корпус, передняя панель защищена пленкой;
• Благодаря переключаемому блоку питания (от 95 до 265В переменного тока) используется по всему миру;
• Вывод показателей давления в мбар, бар, гПа, Па, мТорр и Торр (мм.рт.ст.);
• Возможно индивидуальное конфигурирование контроллера в соответствии с
требованиями заказчика;
• Возможно изготовление по спецификации по запросу (например, корректировка уставок (контрольных точек) внешним сигналом 4-20 мА);
• Возможность корректировки давления от типа измеряемого газа с помощью поправочных коэффициентов;
• Контрастный жидкокристаллический дисплей с фоновой подсветкой;
• Удобный в использовании;
• Поддерживает программирование контрольных точек (уставок) посредством
серийного интерфейса RS232;
• Работает с программным обеспечением VacuGraph – компьютерная программа для регистрации и оценки вакуумных процессов, программирования уставок и временных профилей давления, а также для удаленного управления.
Спецификация контроллера VD9S2 вакуумных датчиков.
|
Шкала измерений |
1400 – 1x10-9 мбар, в зависимости от типа датчика;
кол-во подсоединяемых датчиков – 1 или 2
|
|
Вывод данных на экран |
плавающая запятая: экспоненциал 2-4 знака, 2 знака дроби, 1 знак степени. |
|
Точность |
в зависимости от типа датчика, дополнительно 0,06% ±1 знакк |
|
Скорость измерения |
50 миллисекунд |
|
Температура эксплуатации |
0 …50°C |
|
Температура хранения |
-20 ... +60°C |
|
Электропитание |
от 95 до 265 В переменного тока, 50/60 Гц |
|
Электропотребление |
макс. 15 Вт, включая датчик |
|
Энергоемкость датчика |
24 В постоянного тока , вместе макс. 2 Вт |
|
Разъемы |
Розетки 1 х SubD 9 пин
4-20 мА 1400-1мбар для VSC42MA4
4-20 мА (1000…) 20-0, 001 мбар для VSP52MA4
|
|
Ток переключения |
2А, 250 В переменного тока |
|
Контрольные выходы |
2 реле, аналоговый вход 0-10 В постоянного тока |
|
Дисплей |
Буквенно-цифровой, с фоновой подсветкой, 4 знака 45 х 20 мм |
|
Вес |
775
г |

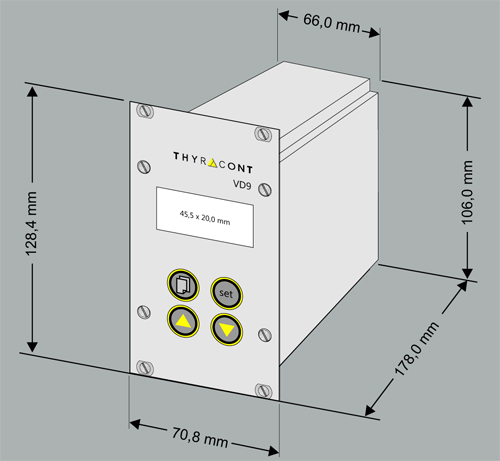

Габаритные размеры контроллера VD9 для вакуумных датчиков.
|
|
