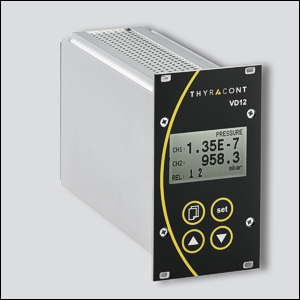

Контроллер VD12 вакуумных датчиков Smartline^ТМ

Двухканальный вакуумный блок контроля и индикации абсолютное давление от 1400 – 2х10^-10 мбар (Торр).

VD12 - микропроцессорный блок контроля, предназначен для аппаратуры и технологического или специального строительного оборудования

Блок оборудован двумя выключателями, одной общей или двумя независимыми установками

19" кассета 14 HP x 3 RE.

Типовое применение

• Промышленное технологическое оборудование
• Автоматизация технологических процессов
• Аппаратостроение, например контроль процесса и регистрация данных для контроля качества
• Машиностроение
• Упаковочные технологии
• Химическое производство (вакуумные миксеры)

Преимущества применения контроллера VD12 с вакуумметрами серии Smartline:
• Одновременный контроль двух измерительных каналов
• Совместим со всем оборудованием Smartline и измерительными преобразователями Analogline 0-10 В
• Отображение давления в мбар, торр, гПа
• Универсальный режим питания (переключаемый) 95 - 265 В перем. тока
• 2 беспотенциальных выключателя
• Двух- или трехступенчатый контроль
• Прочный металлический корпус 19" с передней панелью защищенной фольгой
• Защищен от электромагнитных воздействий
• Поправочный коэффициент для разных типов газов
• Большой графический ЖК дисплей с задней подсветкой
• Удобство работы обеспечивает наличие интерактивного руководства
• Интерфейс USB для регистрации данных и программирования установок
• ПО VacuGraph: Протоколирование и анализ вакуумных процессов, программирование установок и удаленный контроль
• По требованию заказчика контроллер может быть сконфигурирован в соответствии с требуемыми параметрами на заводе-изготовителе

Спецификация контроллера VD12 вакуумных датчиков.

Совместимые измерительные преобразователи	Все измерительные преобразователи Smartline, VSC43MV, VSP63MV, VSP64MV
Дисплей	ЖК дисплей, задняя подсветка экрана, разрешение 128х64
Обновление данных дисплея	2 Гц (0,5 с)
Частота выборки	RS485: 12,5 Гц (80 мс) на канал 0-10 В: 50 Гц (20 мс) на канал
Питание	95 - 265 В перем., 50/60 Гц
Потребление мощности	Макс. 25 Вт включая преобразователь
Предохранитель	0,8 А (плавкий)
Рабочая температура	+5...+50°C
Температура хранения	-20...+60°C
Измерительные входы	1 x RS485, SubD вилка, 15-полюсн., для Smartline 2 x Amphenol C91E, 6-полюсн., 0-10 В, вилка, для Analogline
Контрольные входы	2 x контактн. группы, беспотенциальные переключатели, клеммный блок Phoenix 6-полюсн., рабочий ресурс > 300 000 циклов, 4 A / 250 В перем., 2 A / 45 В пост.
Последовательный интерфейс	Mini-USB, тип B, 5-полюсн., розетка, протокол Virtual Com Port
Степень защиты	IP20
Масса	750 г

Габаритные размеры контроллера VD12 для вакуумных датчиков.

5 Размеры даны в миллиметрах

Информация для заказа контроллера VD12 для вакуумных датчиков

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VD12S2	VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV
Комплектные наборы
VD1253P	VD1253P (1400 - 1 мбар) VD12 + VSR53D + кабель 2 м
VD1263P	VD1263P (1000 - 1 x 10-4 мбар) VD12 + VSP63D + кабель 2 м
VD1277P	VD1277P (1000 - 5 x 10-9 мбар) VD12 + VSM77D + кабель 2 м
VD1288P	VD1288P (1000 - 5 x 10-10 мбар) VD12 + VSH88D + кабель 2 м
Аксессуары:
W1515002	W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м
W1515006	W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м
WUSB0002	WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м
SLKBT	SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
