контроллеры для вакуумных датчиков с прямоточными клапанамиКонтроллер VD10 вакуумных датчиков SmartlineТМ

Абсолютное измеряемое давление 1000 – 5х10-10 мбар (Торр)

Контроллер VD10 вакуумных датчиков с прямоточными клапанами. Контроллеры для вакуумметров серии Smartline становятся еще удобнее!

Новый контроллер VD10 для отображения информации и управления вакуумметрами предоставляет широкие возможности для промышленных приложений.

VD10 осуществляет одновременное отображение информации и управление 4 вакуумметрами серии Smartline, имеет восемь настраиваемых контрольных точек реле блокировки.
Это позволяет реализовывать сложную систему управления внешним оборудованием без необходимости использования PLC (программного логического контроллера).
Состояние переключателя может отображаться на дисплее контроллера.
Компактный металлический корпус для встраивания в 19'“ стойку обладает высокой степенью помехозащищенности и позволяет удобно интегрировать его в систему пользователя.


Применение

• Промышленное технологическое оборудование
• Автоматизация технологических процессов
• Технологии нанесения покрытия
• Вакуумные топки
• Аппаратостроение, например контроль процесса и регистрация данных для контроля качества
• Специальное строительное оборудование


Преимущества применения контроллера VD10 с вакуумметрами серии Smartline:

• Одновременный контроль до 4 измерительных каналов
• Возможна комбинация с преобразователями Smartline
• 8 беспотенциальных выключателя
• 2 программируемых функциональных клавиши
• Универсальный режим питания (переключаемый) 95 - 265 В перем. тока
• Отображение давления в мбар, торр, гПа
• Безотказная работа за счет металлического корпуса, защищающего устройство от электромагнитных помех
• Передняя панель защищена фольгой
• Большой графический ЖК дисплей с задней подсветкой
• Удобство работы обеспечивает наличие интерактивного руководства
• Интерфейс USB для контроля и регистрации
• ПО VacuGraph: Протоколирование и анализ вакуумных процессов, программирование установок и удаленный контроль
• По требованию заказчика контроллер может быть сконфигурирован в соответствии с требуемыми параметрами на заводе-изготовителе



 Спецификация контроллера VD10 вакуумных датчиков.
Совместимые измерительные преобразователи Все измерительные преобразователи Smartline, VSP63MV, VSP64MV
Дисплей

Графический ЖК дисплей, задняя подсветка
57 x 35 мм, плавающая запятая: разрядность 2 - 4:

экспоненциальная хар-ка, 2 разряда после запятой, 1 разряд показателя степени
Обновление данных дисплея 2 Гц (0,5 с)
Частота выборки

5 Гц (200 мс) на канал (последовательный интерфейс RS485, дискретный)

30 Гц (33 мс) на канал (вход 0 - 10 В, аналоговый)
Питание  95 - 265 В перем., 50/60 Гц
Потребление мощности Макс. 25 Вт включая преобразователь
Предохранитель 2,0 А (плавкий)
Рабочая температура +5...+40°C
Температура хранения -20...+60°C
Измерительные входы

1 x RS485, SubD, 15-полюсн., вилка, для Smartline

2 х 0 - 10 В Amphenol C91E, 6-полюсн., розетка, для VSP63MV, VSP64MV
Контрольные входы 8 x реле, замыкающ. контакт, назначаемый,
Клеммный блок Phoenix 16-полюсн.,
рабочий ресурс > 1.000.000 циклов,
3 A, 250 В перем., 2 A / 40 В пост.
Последовательный интерфейс Mini-USB, тип B, 5-полюсн., розетка, протокол Virtual Com Port
Степень защиты IP20
Масса 1100 г

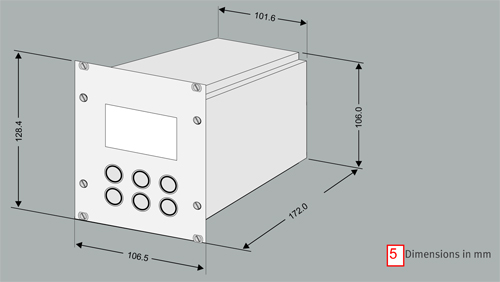

Габаритные размеры контроллера VD10 для вакуумных датчиков.

5 Размеры даны в миллиметрах
Габаритные размеры контроллера VD10 для вакуумных датчиков

Код товара

Каталожный номер Наименование Купить в интернет-магазине eVacuum.ru
VD10S8 VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV - купить в интернет-магазине eVacuum.ru
Аксессуары:
W1515002 W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м  - купить в интернет-магазине eVacuum.ru
W1515006 W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м  - купить в интернет-магазине eVacuum.ru
WUSB0002 WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м  - купить в интернет-магазине eVacuum.ru
SLKBT SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline  - купить в интернет-магазине eVacuum.ru
Программное обеспечение:
VGR VGR Программное обеспечение VacuGraph для Windows VGR Программное обеспечение VacuGraph для Windows - купить в интернет-магазине eVacuum.ru
