Стандарт Swagelok соединения
Функции уплотнения и обхвата трубы распределены между двумя кольцами. При этом конструкция каждого из них оптимально приспособлена для выполнения соответствующей функции. Переднее обжимное кольцо обеспечивает уплотнение, прижимаясь изнутри к корпусу фитинга и к внешней поверхности трубки.
По мере закручивания гайки заднее обжимное кольцо смещает переднее обжимное кольцо в продольном направлении и радиальным усилием создает надежный обхват трубки.
Шарнирно-цанговая конструкция заднего обжимного кольца со сложной геометрией. Данная конструкция является стандартной для всех трубных обжимных фитингов Swagelok из нержавеющей стали от 1/4 до 1 дюйма и от 6 до 25 мм, что позволяет создавать единообразные и герметичные трубные соединения.
Для данных соединений запатентована процедура закалки корпуса и сложная геометрическая форма углубления, которые обеспечивают уникальные инженерно-технические преимущества заднего обжимного кольца Swagelok, предлагая:
- превосходное герметичное уплотнение и обхват трубки;
- выполнение правильного монтажа посредством простой процедуры;
- надежность соединения при повторной сборке;
- превосходную стойкость к вибрационной усталости и надежное крепление трубки.

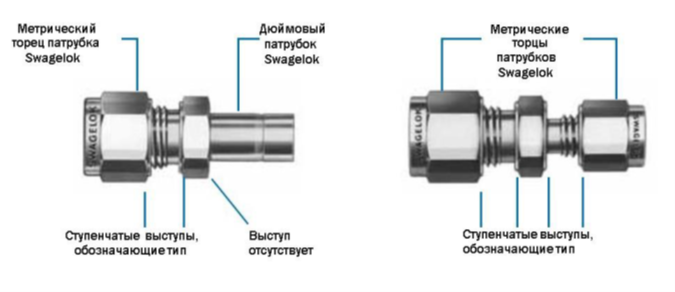

На шестиграннике корпуса метрических трубных обжимных фитингов имеется ступенчатый выступ. Фасонные фитинги, такие как угольники, крестовины и тройники, имеют выштампованную маркировку MM, соответствующую метрическому трубному соединению, а выступ на поковке у них отсутствует.
|
