Фланцевая арматура CF

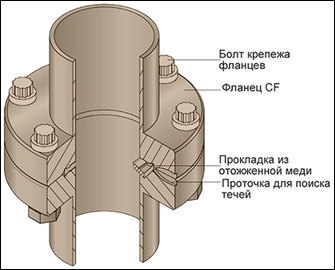

Описание фланцевого соединения CF



Описание фланцевого соединения CFВ системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Данное уплотнение работает при температурах от -200°С до +450°С без нарушения качества уплотнения.

Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца.

В случае когда необходимо прибегать к частой сборке/разборке соединения может быть использовано уплотнение на базе плоского витонового кольца. Однако при этом предельное давление которое можно достичь спускается с 1x10-13 торр до 1x10-8 торр. И рабочий диапазон температур снижается до уровня от 0°C до 150°С.

Стандарт CF в отличие от KF или ISO чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов. При которых могут образовываться микротечи.

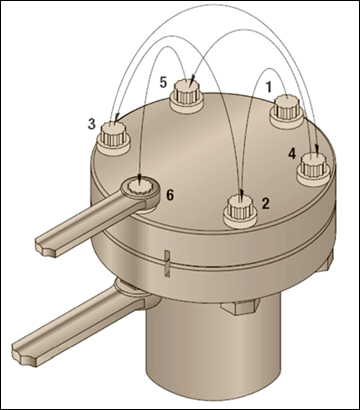

Методика затягивания болтов крепежа соединения CF
Методика затягивания болтов крепежа соединения CF
Обычно болты подлежат затягиванию строго через один. Причем, делают это постепенно (в несколько подходов), чтобы сохранить по возможности одинаковую степень затягивания болтов. Сила натяжения для всех болтов, в конечном счете, должна быть (по возможности) одинаковой и равной от 10 до 45 Н·м (в зависимости от размера фланца).
