        ОПИСАНИЕ ВЫСОКОВАКУУМНЫХ СУШИЛЬНЫХ ШКАФОВ СЕРИИ ТИРСА-АВ

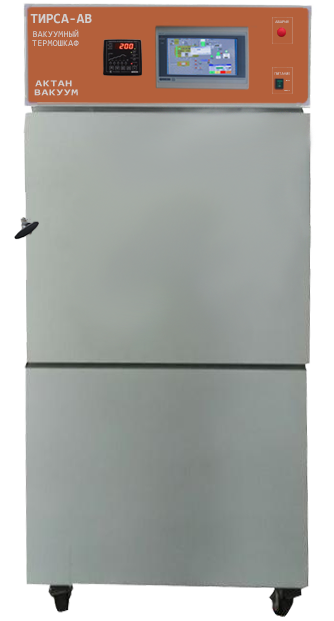

Серия ТИРСА-АВ - Лабораторные высоковакуумные сушильные шкафы серии ТИРСА-АВ- автоматическое управление, плоские ТЭНы  - надежные вакуумные термошкафы, Актан ВакуумВЫСОКОВАКУУМНЫЕ ТЕРМОШКАФЫ серии ТИРСА-АВ
качественные высоковакуумные лабораторные сушильные шкафы
с высоковакуумной откачкой, с нагревом до 250°C, с вакуумом до 10-8 мбар.

На передней панели высоковакуумного термошкафа располагается цветной графический дисплей, на который выводится значение вакуума и состояние вакуумного шкафа. Полностью автоматическая система управления позволяет проводить процесс внутри высоковакуумного шкафа с помощью нажатия одной кнопки. Для вакуумной откачки используются безмаслянный турбомолекулярный насос и пластинчато-роторный вакуумный насос (опционно – безмаслянный спиральный вакуумный насос).
Смотреть таблицу вакуумных насосов в высоковакуумных термошкафах ТИРСА-АВ.


Уровень вакуума, который достигается в высоковакуумном сушильном шкафу – главный параметр, сильнее всего влияющий на стоимость. Вакуум зависит от обработки поверхности вакуумной камеры, качества и расположения сварных швов, методики тестирования вакуумной камеры, используемых материалов в вакуумной магистрали, установленных вакуумных компонентов. При выборе вакуумного термошкафа главное внимание уделяйте этому параметру: предельный вакуум в вакуумной камере термовакуумного шкафа.

ВАКУУМ
● Вакуумные сушильные шкафы серии ТИРСА-АВ могут быть откачены до 10-8 мбар (без нагрева). При нагреве происходит дегазация со стенок камеры и нагреваемых образцов, поэтому вакуум может быть на один-два порядка ниже. Данный уровень вакума достигается благодаря описанным ниже технологическим шагам.
● Надёжные высоковакуумный и форвакуумный насосы.
● Вакуумные камеры сварены из нержавеющей стали толщиной 4 мм.
● Все вакуумные камеры сварены по вакуумной технологии – сварной шов варится изнутри вакуумной камеры.
● После сварки вакуумная камера тестируется с помощью гелиевого масс-спектрометрического течеискателя
● Внутренняя поверхность вакуумной камеры имеет матово-полированную поверхность после электрохической полировки. Дверь в месте уплотнения и дверной фланец на вакуумной камере вакуумного шкафа вначале механически отполированы до блеска, потом электрополированны.
● Все элементы вакуумпровода внутри вакуумного сушильного шкафа выполнены из нержавеющей электрополированной стали (отсутствуют ПВХ шланги).
● Все компоненты вакуумной откачной системы (вакуумные клапаны, вакууммеры, ...) специфицированы на работу в высоком вакууме.
● Открытие и закрытие вакуумной магистрали происходит электромагнитным вакуумным клапаном (пр-во Япония), специфицированным на работу при 10-9 мбар.
● Измерение вакуума происходит надёжным немецким вакуумметром с диапазоном измерения 1000 – 5х10-9 мбар.

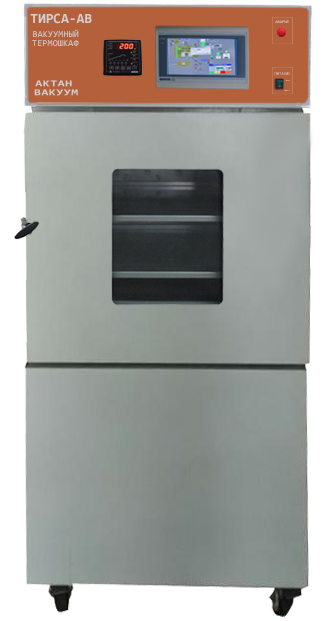

НАГРЕВ Серия ТИРСА-АВ - Высоковакуумный сушильный шкаф с вакуумным окном - полностью автоматическое управление, плоские ТЭНы  - надежный вакуумный термошкаф, Актан Вакуум
● Нагреватели расположены с внешней стороны вакуумной камеры высоковакуумного шкафа.
● Благодаря использованию плоских нагревателей происходит более равномерный нагрев.
● Плоские нагреватели изготовлены с оболочкой из нержавеющей стали, имеют максимальную температуру нагрева 400°C, таким образом имеется большой запас по температуре, что значительно повышает их надёжность при работе в высоковакуумных шкафах данной серии.
● Термопара установлена внутри вакуумной камеры термошкафа ТИРСА-АВ для отображения реальной температуры внутри рабочего объема.
● На вакуумной камере каждого высоковакуумного сушильного шкафа установлен термостат безопасности, предотвращающий перегрев вакуумной камеры, что сохраняет образец и целиком вакуумный термошкаф от повреждения в силу перегрева или даже возгорания.
● Удобная замена сгоревшего нагревателя благодаря легко снимаемым панелям и теплоизолятору.
● Между вакуумной камерой и внешними панелями высоковакуумного термического шкафа уложена минеральная вата, не содержащая асбеста.
● Имеется контроль перегорания нагревателей, с выводом информации о перегоревшем нагревателе на дисплей.

КОНСТРУКЦИЯ
● Высоковакуумный термошкаф ТИРСА-АВ установлен на тумбу, внутри которой располагается форвакуумный насос.
● Тумба установлена на колёсных опорах.
● Турбомолекулярный насос крепится на вакуумной камере с помощью патрубка 15-20 см, что позволяет получать более высокий вакуум по сравнению с вакуумными сушильными шкафами конкурентов, в которых обычно используется длинный узкий патрубок для подсоединения ТМН.
● ТМН и форнасос соединены гибким сильфоном из электрополированной нержавеющей стали.
● По умолчанию высоковакуумный термошкаф поставляется с металлической «глухой» дверью без окна.
● По умолчанию высоковакуумный термошкаф поставляется с алюминиевыми полками.
● Регулировка полок по высоте.
● Надёжные комплектующие, высокое качество сборки.

ОПЦИИ
• безмаслянный спиральный вакуумный насос (вместо пластинчато-роторного вакуумного насоса)
• дверь с вакуумным окном из закаленного термостойкого стекла
• полки из перфорированного листа нержавеющей стали
• дополнительные полки
• корпус из нержавеющей стали
• рама из нержавеющей стали под высоковакуумный сушильный термошкаф
• вакуумметр, внесённый в реестр средств измерений РФ (тип и производитель обсуждаются с заказчиком отдельно)
• вакуумная откачная система

        СПЕЦИФИКАЦИЯ ВАКУУМНЫХ СУШИЛЬНЫХ ШКАФОВ СЕРИИ ТИРСА-АВ
Максимальная температура нагрева в вакуумной камере            250 °С
Отклонение установленной температуры       менее +/- 0.5°C
Однородность температуры внутри вакуумной камеры       +/- 1 °С
Остаточное давление в вакуумной камере (без нагрева)       10-6 Па / 10-8 мбар
Цифровой вакуумметр на диапазон       1000...5х10-9 мбар

Вакуумные термошкафы серии ТИРСА-АВ с нагревом до 250оС изготавливаются
со следующими формами вакуумных камер:

Вакуумные камеры высоковакуумных сушильных шкафах ТИРСА-АВ: кубическая и вертикально-глубокая, АКТАН ВАКУУМ

К – кубические

ВГ – вертикально-глубокие


Сводная таблица моделей полностью автоматических высоковакуумных сушильных шкафов ТИРСА-АВ

Модель высоковакуумного термошкафа ТИРСА-АВ объем
камеры, л
размер камеры,
Ш x Г x В, см
мощность,
кВт
фаза,
питание
кол-во
полок
вес, кг/ габариты,
Ш x Г x В, см
К – кубические
ТИРСА-АВ-27К250 27 30x30x30 1.6 1 Ф , 220В 2 76 / 50x62x138
ТИРСА-АВ-64К250 64 40x40x40 1.6 1 Ф , 220В 2 96 / 60x72x148
ТИРСА-АВ-125К250 125 50x50x50 2.4 1 Ф , 220В / 3 Ф, 380 В 2 141 / 70x82x158

ВГ– вертикально-глубокие
ТИРСА-АВ-108ВГ250 108 30x60x60 4.8 3 Ф, 380 В 4 121 / 50x92x168
ТИРСА-АВ-256ВГ250 256 40x80x80 4.8 3 Ф, 380 В 4 268 / 60x112x188


Вакуумные насосы, установленные в высоковакуумных термошкафах серии ТИРСА-АВ

Модель высоковакуумного термошкафа ТИРСА-АВ Фланец откачи ТМН ТМН (производитель, скорость откачи) Форнасос (модель) Входной патрубок
форнасоса
Безмаслянный спиральный насос (опция)
     К – кубические
ТИРСА-АВ-27К250 ISO63 Leybold (90 л/с) ADVAVAC-10 KF25 VACSCROLL-7 (-15)
ТИРСА-АВ-64К250 ISO63 Leybold (90 л/с) ADVAVAC-10 KF25 VACSCROLL-7 (-15)
ТИРСА-АВ-125К250 ISO160 КУКУ (600 л/с) ADVAVAC-20 KF25 VACSCROLL-15 (-31)

    ВГ– вертикально-глубокие
ТИРСА-АВ-108ВГ250 ISO160 КУКУ (600 л/с) ADVAVAC-20 KF25 VACSCROLL-15 (-31)
ТИРСА-АВ-256ВГ250 ISO160 КУКУ (600 л/с) ADVAVAC-20 KF40 VACSCROLL-15 (-31)



СТАНДАРТНЫЙ КОМПЛЕКТ ВЫСОКОВАКУУМНЫХ СУШИЛЬНЫХ ШКАФОВ СЕРИИ ТИРСА-АВ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ВЫСОКОВАКУУМНЫХ СУШИЛЬНЫХ ШКАФОВ СЕРИИ ТИРСА-АВ


Шкаф сушильный высоковакуумный серии
ТИРСА-РС
Полка алюминиевая съёмная, (2/4 шт.)
Паспорт
Упаковка


● Дверь с вакуумным окном
● Полка из нержавеющей стали
● Дополнительные полки
● Безмасляный форвакуумный спиральный насос на предельный вакуум 10-2 мбар
● Высоковакуумный ТМН по-во Германия вместо ТМН KYKY, Китай (для больших термошкафов)
