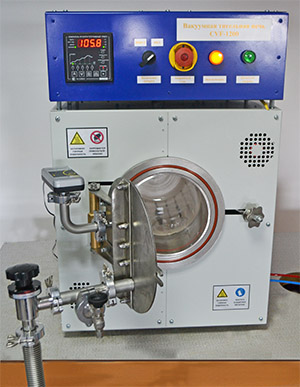

Вакуумная тигельная печь серии LabProfit с температурой нагрева до 1100°С.
Вакуумная тигельная печь с нагреваемой кварцевой трубой в качестве вакуумной камеры (рабочая температура – до 1100°С) предназначена для обжига, кальцинирования, спекания керамических материалов, а также для обжига полупроводниковых подложек, как в вакууме, так и в газовой атмосфере.
Компания «АКТАН ВАКУУМ» является производителем вакуумной тигельной печи данной серии, что позволяет приобрести качественную высокотемпературную вакуумную печь по доступной цене.
Изготавливаемая нами высокотемпературная вакуумная печь с кварцевым стаканом в качестве вакуумной камеры компактна и станет идеальным выбором для лаборатории. Вакуумная тигельная печь серии LabProfit устанавливается на обычный стол, не требует специальной инфраструктуры, используемой для установки промышленных вакуумных печей. Розетка 220В и проточная вода - единственное, что необходимо для работы этой вакуумной печи (суммарная мощность печи, водяного чиллера и подключаемого насоса составляет примерно 4 кВт).
Комплектность поставки включает вакуумную тигельную печь, ЗИП и эксплуатационные документы.
Высокотемпературная вакуумная печь может выполняться в трех модификациях:
1. Тип N: Высокотемпературная вакуумная печь без откачки, с вакуумными фланцами
2. Тип F: Высокотемпературная вакуумная печь, c форвакуумной откачкой, тип F (1 - 10-2 мм рт.ст.)
3. Тип V: Высокотемпературная высоковакуумная печь, с высоковакуумной откачкой (10-3- 10-6мм рт.ст.).
Тип N - Вакуумная тигельная печь с горизонтальной загрузкой без откачки. В базовой комплектации вакуумная тигельная печь имеет в своем составе кварцевую камеру с вакуумным фланцем из электрополированной стали, контроллер температуры ОВЕН с многошаговым заданием температуры, панель управления, кнопочную систему управления
Тип F- Вакуумная тигельная печь с горизонтальной загрузкой с форвакуумной откачкой. Вакуумная тигельная печь типа F - это законченная система на раме с панелями из нержавеющей стали, с вакуумными клапанами, с широкодиапазонным вакуумным датчиком компании Тираконт для измерения абсолютного давления в диапазоне от атмосферного до сверхглубокого вакуума, с возможностью подачи газа, с чиллером. При установке такой вакуумной тигельной печи потребителю не требуется подключение воды, необходимо только подключение к электрической сети 220V. Панель управления печи типа F в базовой комплектации – ручная кнопочная. По требованию Заказчика возможно расширение системы управления до полностью автоматической.
Тип V - Высоковакуумная тигельная печь с горизонтальной загрузкой. Законченная система на раме с панелями из нержавеющей стали, с вакуумными клапанами, вакуумным датчиком Пирани на диапазон 1 атм - 1х10-4 торр, с возможностью подачи одного газа на базе регулятора расхода газа 100 ст.куб.см/мин Alicat, с чиллером. При установке такой высоковакуумной высокотемпературной печи не требуется подключение воды, необходимо только подключение к электрической сети 220V. Высоковакуумная высокотемпературная тигельная печь типа V поставляется только с автоматической системой управления.
Конструкция вакуумной тигельной печи типа F или V позволяет подключать разные типы вакуумных насосов:
вакуумной тигельной печи серии LabProfit с горизонтальной загрузкой
Характеристики
Значения
Тип тигельной печи
N,F или V 2121
N,F или V 2141
N,F или V 2181
Диаметр кварцевой камеры, D, мм
50
100
200
Длина кварцевой камеры, мм
400
400
600
Длина зоны нагрева, мм
180
180
260
Количество зон нагрева
1
1
1
Масса загрузки
До 1кг
До 3кг
До 5кг
Стабилизация температуры в зонах нагрева
±5°С
±5°С
±5°С
Уровень вакуума (тип печи F)
10-2торр
10-2торр
10-2торр
Уровень вакуума (тип печи V)
10-6торр
10-6торр
10-6торр
Материал нагревателя
резистивный нагревательный элемент Ni-Cr-Al в теплоизоляционной керамической оболочке
резистивный нагревательный элемент Ni-Cr-Al в теплоизоляционной керамической оболочке
резистивный нагревательный элемент Ni-Cr-Al в теплоизоляционной керамической оболочке
Сеть
1Ф
220В
50Гц
1Ф
220В
50Гц
1Ф
220В
50Гц
Мощность
3кВт
3кВт
3кВт
Вес, кг
38
38
48
Панель управления вакумной тигельной печи
В головной части вакуумной тигельной печи с горизонтальной загрузкой находится простая и удобная в использовании панель управления:
Нагрев внутри вакуумной тигельной печи
Нагрев кварцевого стакана до 1100°С обеспечивается высокоэффективными нагревателями в теплоизоляционной керамической оболочке.
Регулирование температуры в объеме вакуумной тигельной печи
Регулирование температуры внутри объема вакуумной тигельной печи происходит автоматически после задания требуемого температурного значения на ПИД-регуляторе ТРМ251 ОВЕН.
Измерение абсолютного давления
Широкодиапазонный вакуумметр немецкой компании Thyracont обеспечивает измерение абсолютного давления внутри рабочего объема вакуумной тигельной печи от атмосферного до сверхвысокого вакуума. Все вакуумметры и вакуумные датчики Тираконт разрабатываются, изготавливаются и тестируются в Германии, что обеспечивает их высокую точность измерений (для соответствующих типов вакуумметров), надежность, высочайшее качество.
Вакуумная камера вакуумной тигельной печи
Вакуумная тигельная печь имеет одну камеру для нагрева с закрывающейся стальной дверцей. Функцию вакуумной камеры выполняет кварцевый стакан. Операция замены кварцевой камеры выполняется довольно просто, которая прописана пошагово в руководстве пользователя вакуумной тигельной печи и может производиться самостоятельно техническим персоналом пользователя печи.
Напуск газа
В тигельной вакуумной печи по запросу может быть предусмотрена возможность напуска технологических газов, таких как аргон Ar и азот N2. Напуск осуществляется через специальную линию газа напуска к которой подключается баллон с газом.
Корпус вакуумной тигельной печи
Все внешние элементы конструкции вакуумной тигельной печи выполнены из стального листа толщиной 1 мм. Для защиты от коррозии все элементы конструкции, подверженные воздействию внешней среды, окрашены порошковой атмосферостойкой полиэфирной краской. Внутренние элементы конструкции выполнены из нержавеющего профиля.
Дверь вакуумной тигельной печи
Вакуумная тигельная печь с горизонтальной загрузкой имеет удобную съемную дверь, и при необходимости может быть снята. Регулировка прижима двери винтовая. Замок двери вакуумной камеры винтовой.
Рабочие условия, рассчитанные для вакуумной тигельной печи:
умеренный климат при температуре от 5 до 35 °С
относительная влажностью воздуха не выше 80 % при 20 °С и не более 50 % при 35 °С
Окружающая среда: отсутствие вибраций и паров агрессивных веществ вокруг печи
Напряжение 220-240В, частота 50-60Гц.
С вакуумной тигельной печью с горизонтальной загрузкой поставляется видеофайл, объясняющий основные моменты по работе с печью.
