ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ НАПЫЛИТЕЛЬНЫХ ТЕХНОЛОГИЙ

Компания АКТАН ВАКУУМ поставляет кварцевые резонаторы для измерения толщины тонких плёнок.

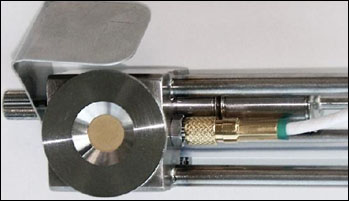

Кварцевые резонаторы для измерения толщины тонких плёнок с помощью кварцевых микровесов.

Кварцевые резонаторы для измерения толщины тонких плёнок с помощью кварцевых микровесов.Компания АКТАН ВАКУУМ поставляет кварцевые кристаллы для мониторов и контроллеров измерения толщины тонких плёнок вакуумными методами (кварцевыми микровесами).

Поставляемые кварцевые кристаллы позволяют заменить кристаллы практически всех известных брендов: 6 МГц/14 мм, 5 МГц/14 мм, 5 МГц/12.5 мм. Кварцевые кристаллы предлагаются со стандартными покрытиями электродов: золото/хром, серебро/хром, сплав алюминия. Мы предлагаем как стандартные кварцевые резонаторы, так и кристаллы из фосфата галлия (gallium phosphate, GaPO4).

Поставляемые нами запатентованные прогреваемые кристаллы ThermaHead™ обеспечивают в 3 раза больший срок для нанесения оптических материалов. Другие запатентованные кристаллы серии RC™ не дают флуктуаций скорости напыления из-за теплового излучения источника напыления. Кристаллы из фосфата галлия позволяют проводить измерения скорости напыления вплоть до 900°C, что является лучшим результатом на сегодняшний день. АКТАН ВАКУУМ предлагает лучше цены на российском рынке высококачественных американских кварцевых резонаторов.

Учитывая, что стоимость кварцевых кристаллов небольшая, а стоимость доставки из США и последующей таможенной процедуры, несмотря на практикуемую нами консолидацию товара, достаточно дорогая, от 1 упаковки (10 кристаллов) мы продаём кварцевые кристаллы только трёх типов, которые мы поддерживаем на складе. Все три типа складских кристаллов имеют диаметр 14 мм, частоту 6 МГц, форму контактных дорожек - как на приведённой выше фотографии.
PHT06IG: Стандартная серия АТ, покрытие Золото
PHT06RCIG: Кварцевые кристаллы повышенной точности для датчика измерения скорости напыления, покрытие Золото
PHT06RCA: Кварцевые кристаллы повышенной точности для датчика измерения скорости напыления, покрытие Алюминий
Остальные кварцевые кристаллы серии АТ мы продаём от 10 пачек, серию RC - от 5 пачек, высокотемпературных кварцевых кристаллов серии Superquartz™ - от 400 долларов или минимум 2 кристалла.

Кварцевые резонаторы для измерения толщины тонких плёнок с помощью кварцевых микровесов.Стандартные кварцевые кристаллы

Мы предлагаем стандартные кварцевые кристаллы для всех основных производителей измерителей толщины и скорости напыления плёнок вакуумными методами. Используется кварц такой же чистоты и такого же качества, угол среза и полировка поверхности, как и у производителей «брэндовых» измерителей толщины и кристаллов к ним. Но при этом предлагаемая нами цена значительно ниже.
Информация для заказа стандартных кварцевых кристаллов


Серия RC™ кварцевых резонаторов


Одной из главных проблем в процессе напыления является флуктуация скорости напыления при радиационном нагреве кварцевого резонатора. Данные флуктуации могут давать ошибку при измерении скорости напыления до 100% во время прецизионного вакуумного напыления сверхтонких слоёв.
Запатентованная технология получения и обработки кварцевых кристаллов позволила получить кварцевые резонаторы, не имеющие флуктуаций скорости напыления из-за радиационного нагрева. Это позволяет проводить точные измерения сверхтонких плёнок (до 100 Ангстрем), что является критически важным моментом при напылении OLED или сверхточных оптических покрытий.
Информация для заказа кварцевых резонаторов серии RC™


Серия Superquartz™ кристаллов для измерения толщины и скорости напыления тонких плёнок из фосфата галлия


Серия SuperQuartz™ или монокристаллы фосфата галлия являются следующим поколением кварцевых резонаторов. Обладая аналогичными, а в ряде случаев лучшими характеристиками по сравнению с кварцевыми резонаторами, кристаллы из фосфата галлия позволяют работать при более высоких температурах. Имеется опыт использования данных кварцевых резонаторов при температуре 920°C. При данной температуре кристалл начинал светиться тёмно красным светом, но продолжал работать. Обращаем внимание, что в данном случае необходимо использовать специальный высокотемпературный датчик (сборку, удерживающую кварцевый резонатор).
В настоящий момент данные кварцевые резонаторы находят применение во всё большем количестве приложений с высокими температурами, при этом для компаний и институтов, занимающихся CVD (chemical vapor deposition), ALD (atomic layer deposition), высокотемпературными химическими реакциями в вакууме, стали стандартным выбором.
Мы поставляем кварцевые резонаторы в стандартном исполнении (диаметр 14 мм, частота 6 МГц), что позволит им работать с любым монитором или контроллером для измерения толщины и скорости напыления тонких плёнок, оперирующего с частотой 6 МГц.
