ОБОРУДОВАНИЕ И КОМПОНЕНТЫ ДЛЯ ВАКУУМНЫХ, НАПЫЛИТЕЛЬНЫХ И ПЛАЗМЕННЫХ ТЕХНОЛОГИЙ



Компания АКТАН ВАКУУМ поставляет бессеточные ионные источники END-HALL серии EН.

Ионные источники (ИИ) серии еН будут идеальным выбором, где требуется высокая плотность ионного пучка и небольшие энергии ионов в пучке. Высокая плотность пучка обеспечит качественное ионное ассистирование даже в процессах с высокой скоростью вакуумного напыления, в то время как низкая энергетичность ионов исключит разрушение подложки или напыляемого слоя.

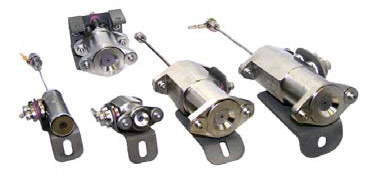

Компактные ионные источники (или как их ещё иногда называют: ионные пушки) серии еН, генерирующие расходящийся пучок ионов, выпускаются в большом диапазоне размеров, что позволяет их использовать как в научных исследованиях, так и в системах для серийного производства.

Большое значение силы тока ионного пучка удовлетворяет самым критичным приложениям с большими скоростями нанесения тонких плёнок в вакууме. Низкая энергия ионов позволяет оптимальным образом осуществлять ассистирование процессу напыления, не разрушая или как-то негативно влияя на напыляемую плёнку. Большая расходимость пучка обеспечивает высокую равномерность покрытия ионным пучком напыляемой зоны.





Ионные источники серии еН компании Кауфман-энд-Робнисон благодаря своей низкоэнергетичности и высокой плотности находят применение во многих областях, связанных с вакуумным напылением или обработкой поверхности в вакууме, например:

  • Ионно-лучевое ассистирование процессу вакуумного напыления
  • Чистка и активирование напыляемой подложки перед процессом вакуумного напыления
  • Низкоэнергетичное травление ионным пучком
  • Модификация свойств поверхности
  • Ионное осаждение по подложку со смещением потенциала

Все модели ионных источников серии еН имеют запатентованный модульный анод. Проста демонтажа и монтажа анодного блока значительно упрощает его сервисное обслуживание.

Ионные источники серии еН могут работать со следующими газами: Ar, O2, N2, H2, органические прекурсоры, иные газы (если вы собираетесь работать с каким-то редким газом, перед покупкой ионного источника вначале свяжитесь с нами).

Характеристики ионных источников серии еН eH200 eH400 eH400LE eH1000 eH1000LE eH1000LO eH1000xO2 (оптимизирован для работы с кислородом) eH2000 eH2000LE eH2000LO eH3000 eH3000LO eH3000MO
Тип катода (нейтрализатора)
НН – нить накала
ПК – полый катод
НН или ПК НН или ПК НН или ПК НН или ПК НН или ПК
ПК
ПК
ПК
Ø разрядной камеры ~ 2 см ~ 4 см
Высота ионного источника 2.0” 3.0” 4.0” 4.0” 4.0” 6.0”
Диаметр  ионного источника 2.5” 3.7” 5.7” 5.7” 5.7” 9.7”
Угол расходимости пучка ИИ > 45º > 45º > 45º > 45º > 45º > 45º
Напряжение в разрядной камере ионного источника 30 – 300 В 50-300 В
30 – 150 В
50-300 В
30 – 150 В
50 – 300 В
100-300 В 50-300 В
30 – 150 В
50 – 250 В
50-250 В
50-300 В

50-250 В
Ток в разрядкой камере ионного источника 5 А
10 А
10A
12A
5A
10 А 10A
15A
15A
 20A
10A
15A
Типичные значения потока, ст. см3/мин 1 - 15 2 - 25 2 - 50 2 - 50 2 - 75 5 - 100
Водяное охлаждение нет опционно опционно опционно да опционно

При заказе ионного источника учтите режим его работы. По умолчанию ионные источники поставляются без водяного охлаждения (кроме еН2000). Если планируется длительная работа ионного источника в вакуумной камере, в которой присутствует повышенное тепловое излучение (от источников испарения или от нагревательных элементов), рекомендуется устанавливать ионный источник с водяным охлаждением анода.

Также для некоторых приложений рекомендуется использовать более дорогой нейтрализатор на базе полого катода, а не на базе нити накала.
Так как в полом катоде нет нити накаливания, которая находится на пути или рядом с распространением ионного пучка, ионный пучок, нейтрализация которого происходит с помощью полого катода, будет более чистым (хотя нужно понимать, что даже в случае с нитью накала речь идёт о загрязнении пучка в миллионные доли грамма в час). Чистка ионным источником с любым нейтрализатором – на порядки более чистый процесс по сравнению с чисткой подложки плазмой тлеющего разряда или ВЧ плазмой.



Преимущества ионных источников серии еН:

• Вынимаемый анодный модуль с целью удобного обслуживания
• Анодный модуль самоцентрируется при
установке, что значительно облегчает его установку после сервисного обслуживания
• Профиль анода спроектирован для
наиболее оптимального горения плазменного разряда
• Термически изолированная магнитная
система
• Усовершенствованная система
 распределения газа
• Экранированные изоляторы значительно увеличивают время между сервисным обслуживанием ионного источника

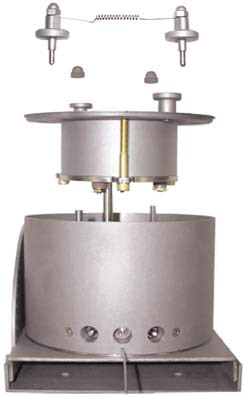

Встроенный электронный эмиттер на базе нити накаливания ( (опционно – эмиттер на базе полого катода)





Модульный анод (анод и газовая система)
Основной модуль. Включает магнитную систему, электрические и газовые вводы
Кронштейн для регулировки угла наклона ионного источника (опционно)



Бессеточные ионные источники серии еН имеют более привлекательную цену по сравнению с сеточными ионными источниками, надёжны в работе, просты в обслуживании.

Для консультаций по поводу правильного выбора ионного источника для своего приложения пожалуйста обратитесь к нашим специалистам.
