Подробное техническое описание цифровых датчиков дифференциального давления и контроллеров для управления дифференциальным давлением серии P-PSID
Описание серии

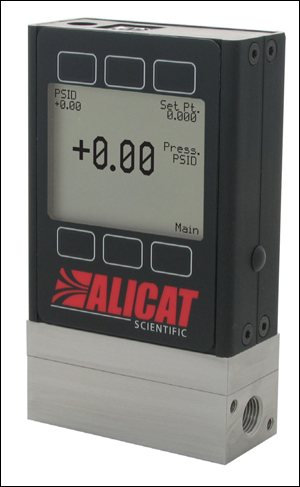

Датчики дифференциального давления Alicat Scientific серии P-PSID точно и оперативно измеряют перепад давления, возникающий между двумя точками в измеряемой среде, при помощи двух отдельных входов. Контроллеры давления серии PC-PSID осуществляют точное управление дифференциальным давлением в открытых системах посредством быстродействующих пропорционально регулирующих клапанов, изготавливаемых в соответствии с техническими условиями заказчика. Контроллеры дифференциального давления серии PCD-PSID с двумя клапанами управляют дифференциальным давлением в закрытых системах посредством соответствующих впускного и выпускного клапанов, при этом нет необходимости в установке дополнительных перепускных клапанов и проведении дорогостоящего дегазирования системы. Устройства данной серии также оснащены входами для управления давлением в удаленной от контроллера среде (PC3-PSID, PCD3-PSID).
Для каждого устройства серии PSID доступны версии с коррозионностойким исполнением материалов, контактирующих с измеряемой средой, а также с исполнение расходомерных трубок из нержавеющей стали.
Все датчики и регуляторы давления данной серии комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами. В отношении каждого устройства серии PSID, измеряющего либо регулирующего давление, компания Alicat реализует программу многосторонней технической поддержки, включая бесплатную техническую поддержку по телефону, оперативное проведение повторной калибровки и гарантию на весь срок службы.
Датчики и регуляторы давления Alicat серии PSID оснащены большими встроенными дисплеями, а также аналоговым и цифровым (RS-232) интерфейсами. При помощи сенсорной панели контроллера оператор может отрегулировать уставку, а также изменить настройки ПИД-регулятора, управляющего работой клапана. Помимо этого, возможны другие модификации приборов, включая устройства с сертификацией согласно стандартам ATEX/CSA (класс 1, Div 2) для применения в опасной окружающей среде, а также портативные датчики дифференциального давления с питанием от аккумуляторной батареи (серия PB-PSID).
Применение
Цифровые датчики и регуляторы дифференциального давления серии PSID, изготавливаемые компанией Alicat Scientific, находят применение во множестве отраслей, включая газовый анализ и определение характеристик фильтров. Благодаря отличным рабочим характеристикам приборов (отношение верхнего предела измерения к нижнему 200:1, достижимая точность 0.125%, повторяемость 0.2% от полной шкалы, время отклика элемента управления <100 мс) гарантирована эффективность процессов, связанных с измерением и регулированием давления.
Диапазон измерений дифференциального давления серии PSID варьируется от 0-1фунт-сила/дюйм2 до 0-100 фунт-сила/дюйм2.
Технические характеристики датчиков давления серии P
Датчики давления серии P производства компании Alicat точно и оперативно измеряют абсолютное давление, манометрическое давление либо дифференциальное давление технологических газов и жидкостей.
Стандартные технические характеристики (для того чтобы получить информацию о возможных модификациях прибора, свяжитесь с компанией АКТАН ВАКУУМ).
Рабочие характеристики |
Датчики давления серии P |
| Точность измерения давления с пределом измерения< 2” H2O (дюйм водяного столба) |
обратитесь за консультацией к заводу-изготовителю |
| Стандартная точность измерения давления с пределом измерения ≥ 2” H2O (дюйм водяного столба) |
± 0.25%
|
| Опция: высокая точность измерения давления с пределом измерения ≥ 2” H2O (дюйм водяного столба) |
± 0.125% |
| Повторяемость |
± 0.08% от полной шкалы |
| Смещение начальной и конечной точки характеристики |
0.02% от полной шкалы / º по Цельсию |
| Рабочий диапазон / Отношение верхнего предела измерения к нижнему |
от 0.5% до 100% от полной шкалы / 200:1 (отношение верхнего предела измерения к нижнему) |
| Избыточное давление |
128% от полной шкалы измерения |
| Давление разрыва |
3 X верхняя граница измерения |
| Типовое время отклика 1 |
5 мс (настраиваемая величина) |
| Время готовности к работе |
< 1 секунды |
| 1. Время отклика будет определяться в соответствии со значениями объема, давления подачи, давления на выходе и размеров трубопровода. |
Эксплуатационные условия |
Датчики давления серии P |
| Совместимость с газами |
Совместимы со всеми некоррозионными газами1 |
| Рабочая температура |
от -10 до +50 º по Цельсию |
| Типичное давление рабочей среды (только для датчиков дифференциального давления) |
манометрическое давление 200 фунт-сила/дюйм2 |
| Чувствительность к положению при монтаже |
отсутствует |
| Тип клапана |
нормально закрытый |
| Степень защиты от воздействия окружающей среды |
IP40 |
| Материалы, контактирующие с измеряемой средой |
нержавеющая сталь 302 & 303, Viton® (эластомер), силикон RTV (эластомер), кремний, стекло.
Если в вашем приложении требуется использование других материалов, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ. |
| 1. Для приложений с коррозионными газами, пожалуйста, см. датчики давления серии PS. Если в вашем приложении используются вода и другие жидкости, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ. |
Передача данных / Источник питания |
Датчики давления серии P |
| Монохромный ЖКД либо цветной ЖКД на тонкопленочных транзисторах со встроенной сенсорной панелью |
Отображает давление |
| Цифровой выходной сигнал (возможные варианты)1 |
последовательный интерфейс RS-232 / последовательный интерфейс RS-485 / PROFIBUS3 |
| Аналоговый выходной сигнал (возможные варианты)2 |
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА |
| Второй аналоговый выходной сигнал, поставляемый по отдельному заказу2 |
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА |
| Варианты электрического соединения |
8-контактный разъем Mini-DIN / 9-контактный разъем D-sub (DB9) / 15-контактный разъем D-sub (DB15) / 6-контактный электрический разъем |
| Напряжение источника питания |
7-30 В постоянного тока (15-30 В постоянного тока для выходов 4-20 мА) |
| Ток источника питания |
0.040 А |
|
|
|
1 Цифровой выходной сигналпередает информацию о давлении
2 Аналоговый выходной сигнал и второй аналоговый выходной сигнал, поставляемый по отдельному заказу, передают информацию о давлении.
3 В системе PROFIBUS не доступен аналоговый сигнал. Устройства PROFIBUS не оборудованы дисплеем. См. технические характеристики PROFIBUS для того, чтобы получить информацию о напряжении и силе тока источника питания для PROFIBUS
|
Конструктивные характеристики
Датчики давления |
Размеры прибора |
Технологические соединения1 |
| Датчики давления серии P |
4.1”(В) x 2.4”(Ш) x 1.1”(Г) |
внутренняя резьба 1/8” NPT |
| 1. Совместимы с фитингами с торцевым уплотнением, вставляемыми нажатием соединениями, а также обжимными фитингами и трубными переходниками производства компаний Beswick®, Swagelok® , Parker®. По запросу поставляются соединения VCR и SAE. |
|
Стандартные диапазоны измерений
Датчики давления серии P |
манометрическое давление от -15 фунт-сила/дюйм2 до 0 фунт-сила/дюйм2 |
дифференциальное давление
2 inH2OD (дюйм водяного столба) |
манометрическое давление
2 inH2OG (дюйм водяного столба) |
|
дифференциальное давление
4 inH2OD (дюйм водяного столба)
|
манометрическое давление
4 inH2OG (дюйм водяного столба)
|
|
дифференциальное давление
1 фунт-сила/дюйм2
|
манометрическое давление
1 фунт-сила/дюйм2
|
|
дифференциальное давление
5 фунт-сила/дюйм2
|
манометрическое давление
5 фунт-сила/дюйм2
|
|
дифференциальное давление
15 фунт-сила/дюйм2
|
манометрическое давление
15 фунт-сила/дюйм2
|
абсолютное давление
15 фунт-сила/дюйм2
|
дифференциальное давление
30 фунт-сила/дюйм2
|
манометрическое давление
30 фунт-сила/дюйм2
|
абсолютное давление
30 фунт-сила/дюйм2
|
дифференциальное давление
100 фунт-сила/дюйм2
|
манометрическое давление
100 фунт-сила/дюйм2
|
абсолютное давление
100 фунт-сила/дюйм2
|
дифференциальное давление
150 фунт-сила/дюйм2
|
манометрическое давление
300 фунт-сила/дюйм2
|
абсолютное давление
300 фунт-сила/дюйм2
|
| |
манометрическое давление
500 фунт-сила/дюйм2* |
абсолютное давление
500 фунт-сила/дюйм2* |
| Возможны модификации приборов с другим диапазоном. Пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ. |
При оформлении заказа выберите одну единицу измерения |
PSIA
(фунт-сила/дюйм2, абсолютное давление) |
inHG
(дюйм ртутного столба)
|
Атм |
PSIG,
(фунт-сила/дюйм2, манометрическое давление)
|
inH2O
(дюйм водяного столба)
|
торр |
мм рт. ст. |
мБар |
кПа |
