Подробное техническое описание цифровых датчиков давления и контроллеров для управления дифференциальным давлением серии PSID

Описание серии

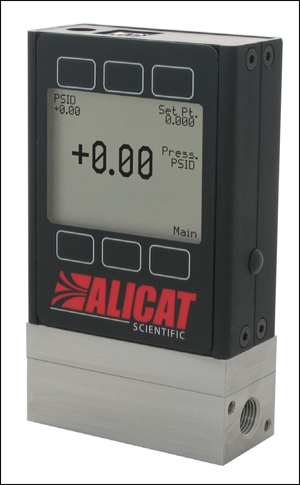

Подробное техническое описание цифровых датчиков давления и контроллеров для управления дифференциальным давлением серии PSID

Датчики дифференциального давления Alicat Scientific серии P-PSID точно и оперативно измеряют перепад давления, возникающий между двумя точками в измеряемой среде, при помощи двух отдельных входов. Контроллеры давления серии PC-PSID осуществляют точное управление дифференциальным давлением в открытых системах посредством быстродействующих пропорционально регулирующих клапанов, изготавливаемых в соответствии с техническими условиями заказчика. Контроллеры дифференциального давления серии PCD-PSID с двумя клапанами управляют дифференциальным давлением в закрытых системах посредством соответствующих впускного и выпускного клапанов, при этом нет необходимости в установке дополнительных перепускных клапанов и проведении дорогостоящего дегазирования системы. Устройства данной серии также оснащены входами для управления давлением в удаленной от контроллера среде (PC3-PSID, PCD3-PSID).

Для каждого устройства серии PSID доступны версии с коррозионностойким исполнением материалов, контактирующих с измеряемой средой, а также с исполнение расходомерных трубок из нержавеющей стали.
Все датчики и регуляторы давления данной серии комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами. В отношении каждого устройства серии PSID, измеряющего либо регулирующего давление, компания Alicat реализует программу многосторонней технической поддержки, включая бесплатную техническую поддержку по телефону, оперативное проведение повторной калибровки и гарантию на весь срок службы.

Датчики и регуляторы давления Alicat серии PSID оснащены большими встроенными дисплеями, а также аналоговым и цифровым (RS-232) интерфейсами. При помощи сенсорной панели контроллера оператор может отрегулировать уставку, а также изменить настройки ПИД-регулятора, управляющего работой клапана. Помимо этого, возможны другие модификации приборов, включая устройства с сертификацией согласно стандартам ATEX/CSA (класс 1, Div 2) для применения в опасной окружающей среде, а также портативные датчики дифференциального давления с питанием от аккумуляторной батареи (серия PB-PSID).

Применение

Цифровые датчики и регуляторы дифференциального давления серии PSID, изготавливаемые компанией Alicat Scientific, находят применение во множестве отраслей, включая газовый анализ и определение характеристик фильтров. Благодаря отличным рабочим характеристикам приборов (отношение верхнего предела измерения к нижнему 200:1, достижимая точность 0.125%, повторяемость 0.2% от полной шкалы, время отклика элемента управления <100 мс) гарантирована эффективность процессов, связанных с измерением и регулированием давления.

Диапазон измерений дифференциального давления серии PSID варьируется от 0-1фунт-сила/дюйм2 до 0-100 фунт-сила/дюйм2.

Технические характеристики контроллеров для управления давлением с двумя клапанами Alicat PCD и PCDR

Регуляторы давления с двумя клапанами PCD и PCDR производства компании Alicat осуществляют точное и эффективное управление давлением в закрытых системах с минимизацией утечек дорогостоящих газов в результате их отбора из системы

Регуляторы давления серии PCDR наилучшим образом подходят для приложений с расходом более 20 л/мин.

Стандартные технические характеристики (для того чтобы получить информацию о возможных модификациях прибора, свяжитесь с компанией АКТАН ВАКУУМ).

Рабочие характеристики
Контроллеры PCD
Контроллеры PCDR
Точность измерения давления с пределом измерения< 2” H2O (дюйм водяного столба)
обратитесь за консультацией к заводу-изготовителю
Стандартная точность измерения давления с пределом измерения ≥ 2” H2O (дюйм водяного столба)
± 0.25%
Опция: высокая точность измерения давления с пределом измерения ≥ 2” H2O (дюйм водяного столба)
± 0.125%
Повторяемость
± 0.08% от полной шкалы
Смещение начальной и конечной точки характеристики
0.02% от полной шкалы / º по Цельсию
Рабочий диапазон / Отношение верхнего предела измерения к нижнему
от 0.5% до 100% от полной шкалы / 200:1 (отношение верхнего предела измерения к нижнему)
Избыточное давление
102.4% от полной шкалы регулирования
Давление разрыва
3 X верхняя граница измерения
Типовое время отклика 1
100 мс (настраиваемая величина)
Время готовности к работе
< 1 секунды
1. Время отклика будет определяться в соответствии со значениями объема, давления подачи, давления на выходе и размеров трубопровода.


Эксплуатационные условия
Контроллеры PCD
Контроллеры PCDR
Совместимость с газами
Совместимы со всеми некоррозионными газами1
Рабочая температура
от -10 до +50 º по Цельсию
Типичное давление рабочей среды (только для датчиков дифференциального давления)
150 фунт-сила/дюйм2
Чувствительность к положению при монтаже
отсутствует
Корпусы клапанов необходимо установить в вертикальном неперевернутом положении
Тип клапана
нормально закрытый
Степень защиты от воздействия окружающей среды
IP40
Материалы, контактирующие с измеряемой средой

нержавеющая сталь 302 & 303, Viton® (эластомер), силикон RTV (эластомер), латунь, нержавеющая сталь 400, кремний, стекло.

Если в вашем приложении требуется использование других материалов, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ.

1. Для приложений с коррозионными газами, пожалуйста, см. контроллеры для управления давлением серии PS. Если в вашем приложении используются вода и другие жидкости, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ.


Передача данных / Источник питания
Контроллеры PCD
Контроллеры PCDR
Монохромный ЖКД либо цветной ЖКД на тонкопленочных транзисторах со встроенной сенсорной панелью
Отображает давление
Цифровой выходной сигнал (возможные варианты)1
последовательный интерфейс RS-232 / последовательный интерфейс RS-485 / PROFIBUS3
Аналоговый выходной сигнал (возможные варианты)2
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА
Второй аналоговый выходной сигнал, поставляемый по отдельному заказу2
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА
Варианты электрического соединения
8-контактный разъем Mini-DIN / 9-контактный разъем D-sub (DB9) / 15-контактный разъем D-sub (DB15) / 6-контактный электрический разъем
Напряжение источника питания
12-30 В постоянного тока (15-30 В постоянного тока для выходов 4-20 мА)
24-30 В постоянного тока
Ток источника питания
0.250 А
0.750 А

1 Цифровой выходной сигналпередает информацию о давлении

2 Аналоговый выходной сигнал и второй аналоговый выходной сигнал, поставляемый по отдельному заказу, передают информацию о давлении.

3 В системе PROFIBUS не доступен аналоговый сигнал. Устройства PROFIBUS не оборудованы дисплеем. См. технические характеристики PROFIBUS для того, чтобы получить информацию о напряжении и силе тока источника питания для PROFIBUS



Конструктивные характеристики
Контроллеры с двумя клапанами
Размеры прибора
Технологические соединения1
PCD (все стандартные диапазоны)
4.1”(В) x 4.8”(Ш) x 1.1”(Г)
внутренняя резьба 1/8” NPT
PCRD (все стандартные диапазоны)
5.5”(В) x 10.6”(Ш) x 2.3”(Г)

внутренняя резьба 3/4” NPT
1. Совместимы с фитингами с торцевым уплотнением, вставляемыми нажатием соединениями, а также обжимными фитингами и трубными переходниками производства компаний Beswick®, Swagelok® , Parker®. По запросу поставляются соединения VCR и SAE.


Стандартные диапазоны измерений
Контроллеры для управления давлением PCD и PCRD
манометрическое давление от -15 фунт-сила/дюйм2 до 0 фунт-сила/дюйм2
дифференциальное давление
2 inH2OD (дюйм водяного столба)
манометрическое давление
2 inH2OG (дюйм водяного столба)

дифференциальное давление
4 inH2OD (дюйм водяного столба)
манометрическое давление
4 inH2OG (дюйм водяного столба)

дифференциальное давление
1 фунт-сила/дюйм2
манометрическое давление
1 фунт-сила/дюйм2

дифференциальное давление
5 фунт-сила/дюйм2
манометрическое давление
5 фунт-сила/дюйм2

дифференциальное давление
15 фунт-сила/дюйм2
манометрическое давление
15 фунт-сила/дюйм2
абсолютное давление
15 фунт-сила/дюйм2
дифференциальное давление
30 фунт-сила/дюйм2
манометрическое давление
30 фунт-сила/дюйм2
абсолютное давление
30 фунт-сила/дюйм2
дифференциальное давление
100 фунт-сила/дюйм2
манометрическое давление
100 фунт-сила/дюйм2
абсолютное давление
100 фунт-сила/дюйм2
дифференциальное давление
150 фунт-сила/дюйм2
манометрическое давление
300 фунт-сила/дюйм2
абсолютное давление
300 фунт-сила/дюйм2

манометрическое давление
500 фунт-сила/дюйм2*
абсолютное давление
500 фунт-сила/дюйм2*



При оформлении заказа выберите одну единицу измерения
PSIA
(фунт-сила/дюйм2, абсолютное давление)
inHG
(дюйм ртутного столба)
Атм
PSIG,
(фунт-сила/дюйм2, манометрическое давление)
inH2O
(дюйм водяного столба)
торр
мм рт. ст.

мБар

кПа

 Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:

1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
