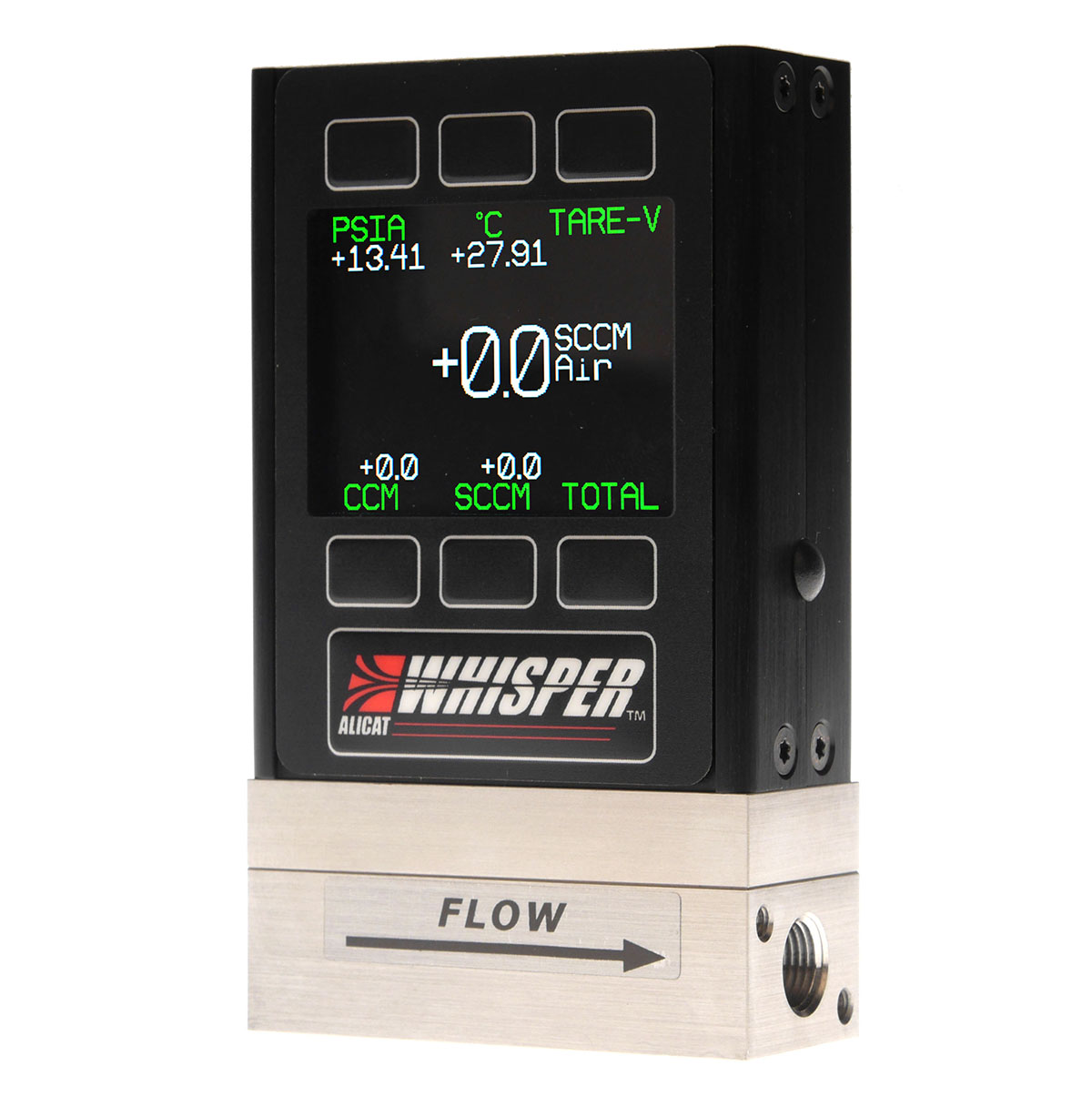

Расходомеры и контроллеры потока газа для приложений с низким перепадом давления серии Whisper, производимые компанией Alicat Scientific, должны соответствовать ожиданиям наших покупателей и превосходить их. Также приборы могут работать при минимальном давлении на входе.

Простота

Расходомеры и контроллеры потока газа серии Whisper, производимые компанией Alicat, применяются в качестве автономных устройств. Пользователь может изменить конфигурацию расходомера либо регулятора расхода газа (РРГ) при помощи встроенного дисплея, при этом не потребуется подключение к ПК, а также использование программного обеспечения либо скриптов. Изменение конфигурации контроллеров может включать настройку уставки и изменение параметров контура обратной связи с ПИД-регулятором.

Точность

Расходомеры и контроллеры потока газа серии Whisper, производимые компанией Alicat, доступны в конфигурации с точностью, достигающей +/-(0.8% от показания + 0.2% от полной шкалы).

Сокращение эксплуатационных расходов

Устройства для измерения и регулирования расхода газа серии Whisper, производимые компанией Alicat, характеризуются очень низким перепадом давления в сравнении с аналогичными приборами. Сниженный перепад давления означает, что меньшее количество технологических газов проходит через устройство, и, следовательно, больший объем рабочей среды задействован непосредственно в технологическом процессе. Расходомеры потока газа и регуляторы расхода газа (РРГ) серии Whisper разработаны специально для приложений с минимальным давлением в системе, где подключение любого дополнительного устройства может оказать существенное влияние на работу системы в целом. Также как стандартные устройства серий M и MC, приборы серии Whisper в дополнение к массовому расходу измеряют давление, температуру и объемный расход, что позволяет отказаться от покупки и установки дополнительного контрольно-измерительного оборудования. Добавление к РРГ сумматора позволяет пользователям получать данные об общем объеме среды, прошедшей через устройства и, следовательно, осуществлять контроль за потреблением и возникновением утечек. Устройства серии отличается очень низким потреблением энергии, благодаря чему в значительной степени снижаются эксплуатационные расходы.

Универсальность

Расходомеры и контроллеры потока газа серии Whisper доступны для заказа в диапазонах от 0,5 ст.см³/мин до 500 ст.л./мин. Приборы оснащены несколькими аналоговыми выходами в дополнение к цифровому выходу RS-232. Можно также заказать расходомер серии Whisper с питанием от аккумуляторной батареи 9В (опция), и использовать его в качестве автономного вторичного эталона либо расходомера.

Скорость

Время отклика составляет менее 10 мс, то есть скорость реакции расходомеров Alicat Whisper в два раза выше, чем скорость, с которой мигает глаз человека. За время, в течение которого человек успевает моргнуть, контроллеры Alicat Whisper могут выполнить до 1000 действий по изменению положения клапана.

Компактный размер

Расходомеры и контроллеры потока газа серии Whisper занимают небольшую площадь, что позволяет легко интегрировать их системы либо использовать в качестве автономного калибровочного устройства.

Повторяемость

В контроллерах потока газа Alicat применяется запатентованная технология, благодаря которой конструкция устройств включает очень ограниченное количество подвижных частей. Все внутренние элементы регуляторов расхода газа (РРГ) зафиксированы в одном положении. Данное конструктивное решение гарантирует минимальное изменение физических свойств поверхностей, соприкасающихся с рабочей средой. Небольшое изменение физических свойств означает высокую устойчивость и повторяемость. Повторяемость контроллеров потока газа Alicat серии Whisper составляет +/-0.2% от полной шкалы.

Надежность

Расходомеры компании Alicat находят применение по всему миру в таких технологических процессах как испытания на утечку, управление потоками и исследование атмосферы.
В расходомерах производства компании Alicat Scientific предустановлены контролепригодные согласно стандартам Национального института стандартов и технологий (США) калибровки.

Стандартные функциональные свойства:

■ Цифровой дисплей с полным набором функций.

■ Измерение нескольких параметров: массовый расход, объемный расход, температура и давление.

■ Работа с очень низким перепадом давления.

■ Нет времени подготовки прибора к работе.

■ Уплотнения из материала Viton (эластомера).

■ 8-контактный электронный соединитель mini din.

■ Стандартный цилиндрический разъем питания.

■ Цифровой выход RS-232 (многоточечное подключение).

■ Цифровой вход RS-232 (многоточечное подключение; только в контроллерах).

■ Аналоговый выход, предоставляемый на выбор: 0-5В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока.

■ Аналоговый вход, предоставляемый на выбор: 0-5В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока либо 4-20 мА (только в контроллерах).

■ Возможность настройки ПИД-регулятора, управляющего работой клапана (только в контроллерах).

■ 30 предустановленных калибровок, среди которых оператор может выбрать нужный газ.

■ Отношение верхнего предела измерения к нижнему 200:1.

■ Технологические соединения NPT.

■ Для заказа доступны устройства с диапазонами измерения от 0,5 см³/мин до 500 ст.л./мин.

■ Гарантия на весь срок службы.

Дополнительные функциональные возможности и оборудование.

■ Высокоточная калибровка.

■ Сумматор потока.

■ 6-контактный промышленный штекерный разъем, разъем DB9 либо DB15.

■ Цифровой интерфейс ProfiBUS.

■ Цифровой интерфейс Modbus.

■ Цифровой интерфейс RS-485.

■ Аналоговый выход 4-20 мА.

■ Второй аналоговый выход (только в расходомерах).

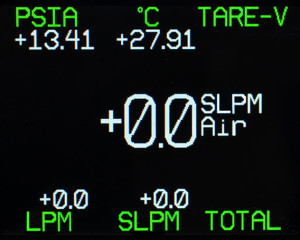

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах) с подсветкой.

■ Дисплей с дистанционной панелью управления.

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах), оснащенный дистанционной панелью управления и подсветкой.

■ Акриловое диэлектрическое конформное покрытие, выполненное в соответствии с военными техническими условиями.

■ Уплотнения из материала EPDM.

■ Расходомерная трубка, соответствующая стандартам Nessi.

■ Очищение кислорода.

■ Дистанционный электронный блок для среды с высокой температурой.

■ Технологические соединения SAE.

■ Привариваемые фитинги VCR, VCO.

■ Аварийные сигналы потока 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока либо сигнал с выхода с открытым стоком (высокий либо низкий).

■ Двунаправленный поток.

■ Дополнительные точки калибровки.

■ Газовые смеси, включающие до 4 составляющих, подготавливаемые по запросу клиента.

■ Диапазон измерения массового расхода, определяемый клиентом.

■ Клапаны из нержавеющей стали (только в контроллерах).

■ Клапан для высокого расхода и низкого перепада давления (только в контроллерах).

■ Управление при помощи встроенного потенциометра (только в контроллерах).
