Подробное техническое описание двунаправленного контроллера потока газа серии MCD.
Описание серии MCD

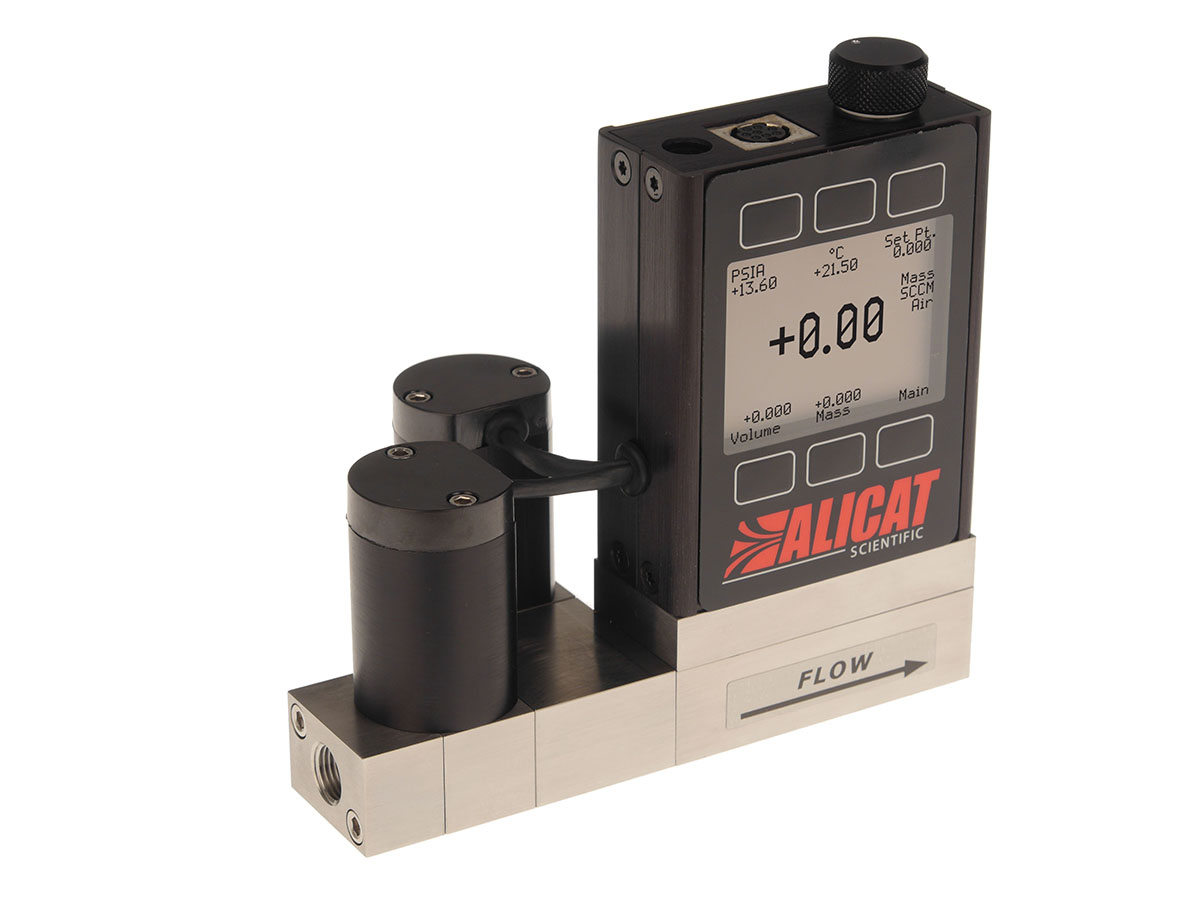

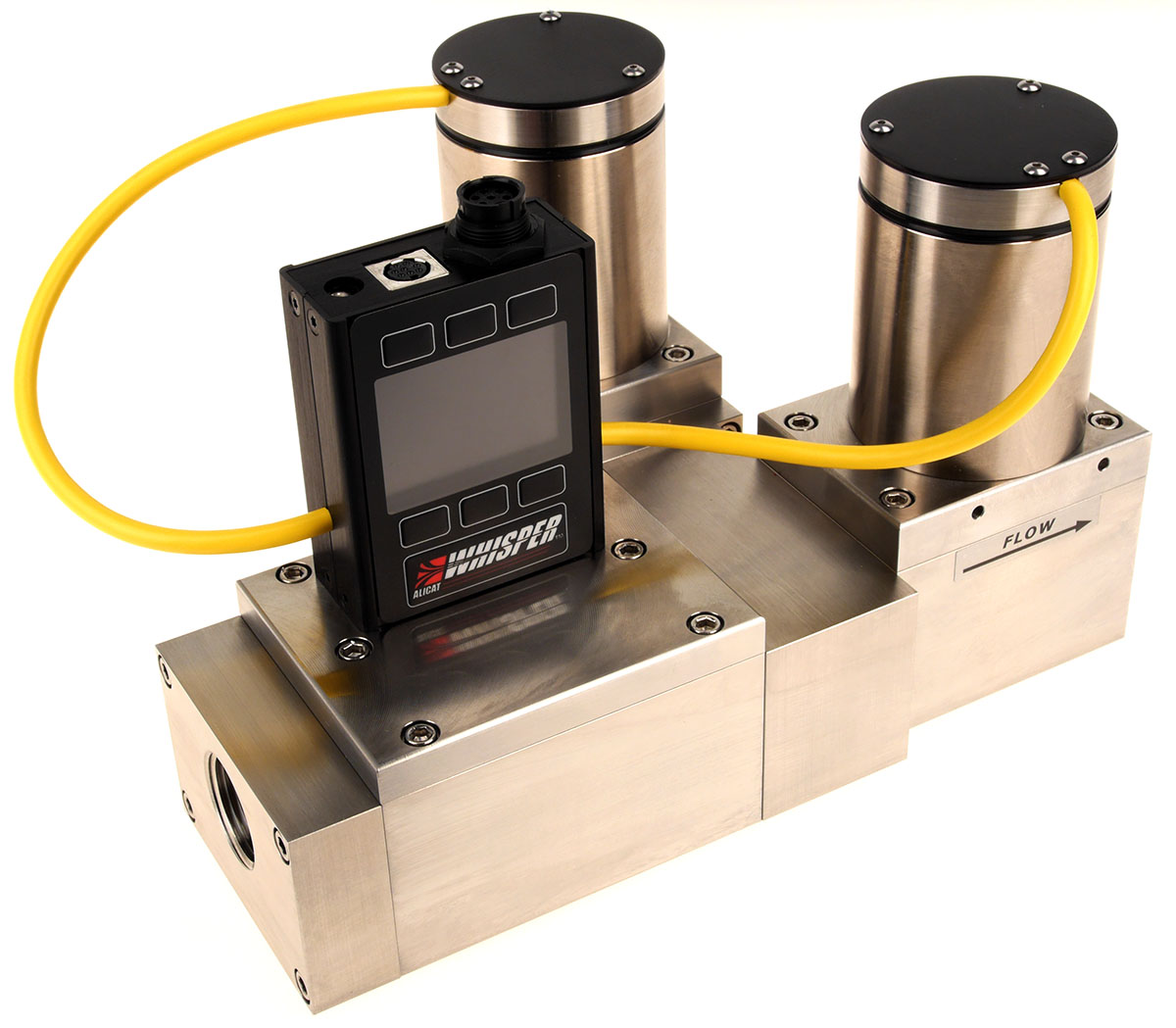

Цифровые двунаправленные контроллеры потока газа серии MCD, производимые компанией Alicat Scientific, осуществляют точное и оперативное управление массовым расходом, объемным расходом, а также давлением технологических газов. Регулирование осуществляется по двум направлениям движения потока посредством быстродействующих пропорционально регулирующих клапанов, изготавливаемых в соответствии с техническими условиями заказчика. Двойной клапанный механизм состоит из впускного и выпускного клапанов, благодаря чему одно устройство серии MCD способно управлять как входным, так и выходным потоками. Помимо этого, благодаря подобному конструктивному решению прибор может регулировать избыточное давление либо противодавление, работая как в открытых, так и в закрытых системах.
В контроллерах потока газа серии MCD, производимых компанией Alicat, применяется запатентованная, внутренне сбалансированная, технология измерения перепада давления ламинарного потока, позволяющая вычислять значения расхода, линейно зависимые от перепада давления, в очень широком диапазоне. Прибор отображает значения объемного и массового расхода, скорректированные с учетом изменений давления и температуры газа, также учитывающие заданные пользователем нормальные температуру и давление. Во всех контроллерах потока газа предустановлены контролепригодные согласно стандартам Национального института стандартов и технологий (США) калибровки. Также в отношении каждого устройства компания реализует программу многосторонней технической поддержки, включая бесплатную техническую поддержку по телефону, оперативное проведение повторной калибровки и гарантию на весь срок службы.
Контроллеры потока газа серии MCD, производимые компанией Alicat, оснащены большими встроенными дисплеями, при помощи которых оператор может регулировать уставку, а также изменять настройки ПИД-регулятора, управляющего работой клапана, без необходимости подключения к компьютеру. Во всех устройствах серии MCD предустановлены 30 калибровок газа, установлены аналоговый и цифровой (RS232) интерфейсы. Помимо этого, возможны другие модификации приборов, включая устройства с сертификацией согласно стандартам ATEX/CSA (класс 1, Div 2) для применения в опасной окружающей среде. В данной серии доступны также версии с коррозионностойким исполнением материалов, контактирующих с измеряемой средой, (серия MCDS) и модификации прибора для приложений с низким перепадом давления (серия MCDW).
Применение
Двунаправленные контроллеры потока газа серии MCD находят применение во множестве отраслей – от научных исследований и газового анализа до испытаний на утечку и мониторинга состояния окружающей среды. Благодаря отличным техническим характеристикам (наличие двух клапанов, возможность одновременного измерения сразу нескольких величин, многофункциональное управление, отношение верхнего предела измерения к нижнему 200:1) прибор можно применять в качестве универсального элемента управления, отказавшись от использования нескольких специализированных устройств. Прекрасные рабочие характеристики прибора (достижимая точность 0.4%, повторяемость 0.2% от полной шкалы и время отклика элемента управления <100 мс) обеспечивают максимальную эффективность приложений, связанных с управлением потоками газа.
Диапазон измерений устройств серии MCD варьируется от -0.5/+0.5 ст.см3/мин (нижняя граница измерения) до -3000/+3000 ст.л./мин (верхняя граница измерения).
Технические характеристики контроллеров потока газа Alicat серии MCD и MCRD, оснащенных двумя клапанами. Диапазон измерений: от 0 - 0.5 ст. см3/мин (нижняя граница измерения) до 0 - 3000 ст.л./мин (верхняя граница измерения)
Cтандартные технические характеристики (для того чтобы получить информацию о возможных модификациях прибора, свяжитесь с компанией АКТАН ВАКУУМ).
Рабочие характеристики |
Контроллер потока газа MCD |
Контроллер потока газа MCRD |
|
Точность измерения двунаправленных контроллеров по завершении тарирования |
± (0.8% от показания + 0.2% от полного диапазона отрицательных и положительных значений измерений) |
| Повторяемость |
± 0.2% от полной шкалы |
| Смещение начальной и конечной точки характеристики |
0.02% от полной шкалы / по Цельсию / атм |
| Рабочий диапазон / Отношение верхнего предела измерения к нижнему |
от -100% до 100% от полной шкалы / 200:1 (отношение верхнего предела измерения к нижнему) |
| Верхний предел регулирования расхода |
102.4% от полной шкалы |
| Типовое время отклика |
100 мс (настраиваемая величина) |
| Время готовности к работе |
< 1 секунды |
Эксплуатационные условия |
Контроллер потока газа MCD |
Контроллер потока газа MCRD |
| Нормальные условия эксплуатации (нормальные температура и давление) |
25ºC и абсолютное давление 14.696 фунт-сила/дюйм2
(стандартно — другие условия возможны по запросу) |
| Рабочая температура |
от −10 до +50 º по Цельсию |
| Диапазон значений влажности (без конденсации) |
от 0 до 100% |
| Максимальное давление |
манометрическое давление 145 фунт-сила/дюйм2 |
| Чувствительность к положению при монтаже |
нет |
Корпус клапана необходимо установить в вертикальном неперевернутом положении |
| Тип клапана |
нормально закрытый |
| Степень защиты от воздействия окружающей среды |
IP40 |
| Материалы, контактирующие с измеряемой средой |
MCD: нержавеющая сталь 303 и 302, Viton® (эластомер), силикон RTV (эластомер), армированный стекловолокном нейлон, алюминий, латунь, нержавеющая сталь 430FR, кремний, стекло.
MCRD: нержавеющая сталь 303 и 302, Viton® (эластомер), силикон RTV (эластомер), армированный стекловолокном нейлон, алюминий, нержавеющая сталь 416, никель, кремний, стекло.
Если в вашем приложении требуется использование других материалов, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ. |
Передача данных / Источник питания |
Контроллер потока газа MCD |
Контроллер потока газа MCRD |
| Монохромный ЖКД либо цветной ЖКД на тонкопленочных транзисторах со встроенной сенсорной панелью |
Одновременно отображает значения массового расхода, объемного расхода, давления и температуры |
| Цифровой выходной сигнал (возможные варианты)1 |
последовательный интерфейс RS-232 / последовательный интерфейс RS-485 |
| Аналоговый выходной сигнал (возможные варианты)2 |
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА |
| Второй аналоговый выходной сигнал, поставляемый на заказ2 |
манометрическое давление 145 фунт-сила/дюйм2 |
| Варианты электрического соединения |
8-контактный разъем Mini-DIN / 9-контактный разъем D-sub (DB9) / 15-контактный разъем D-sub (DB15) / 6-контактный электрический разъем |
| Напряжение источника питания |
от 12 до 30 В постоянного тока (15-30 В постоянного тока для выходов 4-20 мА) |
от 24 до 30 В постоянного тока |
| Ток источника питания |
0.250 А |
0.750 А |
1. Цифровой выходной сигнал передает информацию о массовом расходе, объемном расходе, давлении и температуре.
2. Аналоговый выходной сигнал и второй аналоговый выходной сигнал, поставляемый по отдельному заказу, передают информацию о Вашем выборе массового расхода, объемного расхода, давления либо температуры. |
| Все расходомеры и регуляторы расхода газов Alicat по умолчанию откалиброваны более чем на 130 газов: |
Чистые некоррозионные газы
(Pure non-corrosive gases) |
C2H2, воздух, Ar, i-C4H10, n-C4H10, CO2, CO, D2, C2H6, C2H4, He, H2, Kr, CH4, Ne, N2, N2O, O2, C3H8, SF6, Xe |
Чистые коррозионные газы
(Pure corrosives gases) |
NH3, 1Butene, cButene, iButene, tButene, COS, Cl2, CH3OCH3, H2S, NF3, NO, C3H6, SiH4, SO2 |
Охлаждающие газы
(Refrigerants) |
R-11, R-115, R-116, R-124, R-125, R-134A, R-14, R-142b, R-143a, R-152a, R-22, R-23, R-32, RC-318, R-404A, R-407C, R-410A, R-507A |
Дыхательные газы
(Breathing gases) |
EAN-32, EAN, EAN-40, HeOx-20, HeOx-21, HeOx-30, HeOx-40, HeOx-50, HeOx-60, HeOx-80, HeOx-99, EA-40, EA-60, EA-80, Metabol |
Биореактивные газы
(Bioreactor gases) |
Bio-5M, Bio-10M, Bio-15M, Bio-20M, Bio-25M, Bio-30M, Bio-35M, Bio-40M, Bio-45M, Bio-50M, Bio-55M, Bio-60M, Bio-65M, Bio-70M, Bio-75M, Bio-80M, Bio-85M, Bio-90M, Bio-95M |
Топливные газы
(Fuel gases) |
Syn Gas-1, Syn Gas-2, Syn Gas-3, Syn Gas-4, Nat Gas-1, Nat Gas-2, Nat Gas-3, Coal Gas, Endo, HHO, HD-5, HD-10 |
Хроматографические газы
(Chromatography gases) |
P-5, P-10 |
Лазерные газы
(Laser gases) |
LG-4.5, LG-6, LG-7, LG-9, HeNe-9, LG-9.4 |
Сварочные газы
(Welding gases) |
C-2, C-8, C-10, C-15, C-20, C-25, C-50, C-75, He-25, He-50, He-75, He-90, A1025, Star29 |
Газы, концентрирующие кислород
(O2 Concentrator gases) |
OCG-89, OCG-93, OCG-95 |
Топочные газы
(Stack gases) |
FG-1, FG-2, FG-3, FG-4, FG-5, FG-6 |
| Подробнее со Списком предустановленных газов вы можете ознакомиться, перейдя по ссылке |
Предельное показание
шкалы контроллера
потока газа |
Перепад давления1, соответствующий предельному показанию шкалы контроллера потока газа (фунт-сила/дюйм2;с отводом газа в атмосферу) |
Размеры прибора |
Технологические соединения2 |
| MCD от 0.5 ст.см3/мин до 50 ст.см3/мин |
1.0 |
Размеры будут различаться в зависимости от выбора клапана |
внутренняя резьба M-5 (10-32) 3 |
| MCD от 100 ст.см3/мин до 500 ст.см3/мин |
1.0 |
внутренняя резьба 1/8” NPT |
| MCD 1 ст.л./мин |
1.5 |
| MCD 2 ст.л./мин |
3.0 |
| MCD 5 ст.л./мин |
2.0 |
| MCD 10 ст.л./мин |
5.5 |
| MCD 20 ст.л./мин |
20.0 |
| MCRD 50 ст.л./мин |
2.0 |
внутренняя резьба 1/4” NPT |
| MCRD 100 ст.л./мин |
3.2 |
| MCRD 250 ст.л./мин |
2.4 |
внутренняя резьба 1/2” NPT |
| MCRD 500 ст.л./мин |
6.5 |
внутренняя резьба 3/4” NPT
(для контроллеров с верхней границей измерения 2000 ст.л./мин доступно технологическое соединение с внутренней резьбой 1-1/4” NPT) |
| MCRD 1000 ст.л./мин |
14.0 |
| MCRD 1500 ст.л./мин |
17.0 |
| MCRD 2000 ст.л./мин |
28.6 |
| MCRD 3000 ст.л./мин |
16.8 |
внутренняя резьба 1-1/4” NPT |
| 1. Доступны версии для приложений с низким перепадом давления: пожалуйста, ознакомьтесь с информацией о контроллерах потока газа серии WHISPER, представленных вашему вниманию на нашем сайте.
2. Совместимы с фитингами с торцевым уплотнением, вставляемыми нажатием соединениями, а также обжимными фитингами и трубными переходниками производства компаний Beswick®, Swagelok® , Parker®. По запросу поставляются соединения VCR и SAE.
3. Поставляется с торцевым кольцевым уплотнением наружной резьбы M-5 (10-32), изготовленным из материала Buna-N, к фитингам с внутренней резьбой 1/8” NPT.
|
|
Модель |
Диапазон работы |
Ед. измерения |
Технологические соединения |
MCD-0.5SCCM-D |
0,0025 - 0,5 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-1SCCM-D |
0,005 - 1 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-2SCCM-D |
0,01 - 2 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-5SCCM-D |
0,025 - 5 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-10SCCM-D |
0,05 - 10 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-20SCCM-D |
0,1 - 20 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-50SCCM-D |
0,25 - 50 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCD-100SCCM-D |
0,5 - 100 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCD-200SCCM-D |
1 - 200 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCD-500SCCM-D |
2,5 - 500 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCD-1SLPM-D |
0,005 - 1 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCD-2SLPM-D |
0,01 - 2 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCD-5SLPM-D |
0,025 - 5 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCD-10SLPM-D |
0,05 - 10 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCD-20SLPM-D |
0,1 - 20 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCRD-50SLPM-D |
0,25 - 50 |
ст.л./мин |
внутренняя резьба 1/4" NPT |
MCRD-100SLPM-D |
0,5 - 100 |
ст.л./мин |
внешняя резьба 1/4 " VCR |
MCRD-250SLPM-D |
1,25 - 250 |
ст.л./мин |
внутренняя резьба 1/2" NPT |
MCRD-500SLPM-D |
2,5 - 500 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRD-1000SLPM-D |
5 - 1000 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRD-1500SLPM-D |
7,5 - 1500 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRD-2000SLPM-D-PAR |
10 - 2000 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRD-3000SLPM-D-PAR |
15 - 3000 |
ст.л./мин |
внутренняя резьба 1 1/4" NPT |
Модель |
Диапазон работы |
Ед. измерения |
Технологические соединения |
MCDS-0.5SCCM-D |
0,0025 - 0,5 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-1SCCM-D |
0,005 - 1 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-2SCCM-D |
0,01 - 2 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-5SCCM-D |
0,025 - 5 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-10SCCM-D |
0,05 - 10 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-20SCCM-D |
0,1 - 20 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-50SCCM-D |
0,25 - 50 |
ст.см3/мин (мл/мин) |
внутренняя резьба M-5 (10-32) |
MCDS-100SCCM-D |
0,5 - 100 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCDS-200SCCM-D |
1 - 200 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCDS-500SCCM-D |
2,5 - 500 |
ст.см3/мин (мл/мин) |
внутренняя резьба 1/8" NPT |
MCDS-1SLPM-D |
0,005 - 1 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCDS-2SLPM-D |
0,01 - 2 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCDS-5SLPM-D |
0,025 - 5 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCDS-10SLPM-D |
0,05 - 10 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCDS-20SLPM-D |
0,1 - 20 |
ст.л./мин |
внутренняя резьба 1/8" NPT |
MCRDS-50SLPM-D |
0,25 - 50 |
ст.л./мин |
внутренняя резьба 1/4" NPT |
MCRDS-100SLPM-D |
0,5 - 100 |
ст.л./мин |
внешняя резьба 1/4 " VCR |
MCRDS-250SLPM-D |
1,25 - 250 |
ст.л./мин |
внутренняя резьба 1/2" NPT |
MCRDS-500SLPM-D |
2,5 - 500 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRDS-1000SLPM-D |
5 - 1000 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRDS-1500SLPM-D |
7,5 - 1500 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRDS-2000SLPM-D-PAR |
10 - 2000 |
ст.л./мин |
внутренняя резьба 3/4" NPT |
MCRDS-3000SLPM-D-PAR |
15 - 3000 |
ст.л./мин |
внутренняя резьба 1 1/4" NPT |
Модель |
Диапазон работы |
Ед. измерения |
MCDW-0.5SCCM-D |
0,0025 - 0,5 |
ст.см3/мин (мл/мин) |
MCDW-1SCCM-D |
0,005 - 1 |
ст.см3/мин (мл/мин) |
MCDW-2SCCM-D |
0,01 - 2 |
ст.см3/мин (мл/мин) |
MCDW-5SCCM-D |
0,025 - 5 |
ст.см3/мин (мл/мин) |
MCDW-10SCCM-D |
0,05 - 10 |
ст.см3/мин (мл/мин) |
MCDW-20SCCM-D |
0,1 - 20 |
ст.см3/мин (мл/мин) |
MCDW-50SCCM-D |
0,25 - 50 |
ст.см3/мин (мл/мин) |
MCDW-100SCCM-D |
0,5 - 100 |
ст.см3/мин (мл/мин) |
MCDW-200SCCM-D |
1 - 200 |
ст.см3/мин (мл/мин) |
MCDW-500SCCM-D |
2,5 - 500 |
ст.см3/мин (мл/мин) |
MCDW-1SLPM-D |
0,005 - 1 |
ст.л./мин |
MCDW-2SLPM-D |
0,01 - 2 |
ст.л./мин |
MCRDW-5SLPM-D |
0,025 - 5 |
ст.л./мин |
MCRDW-10SLPM-D |
0,05 - 10 |
ст.л./мин |
MCRDW-20SLPM-D |
0,1 - 20 |
ст.л./мин |
MCRDW-40SLPM-D |
0,2 - 40 |
ст.л./мин |
MCRDW-50SLPM-D |
0,25 - 50 |
ст.л./мин |
MCRDW-100SLPM-D |
0,5 - 100 |
ст.л./мин |
MCRDW-250SLPM-D |
1,25 - 250 |
ст.л./мин |
MCRDW-500SLPM-D |
2,5 - 500 |
ст.л./мин |
Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:
1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
|
|
