Подробное техническое описание портативного цифровой расходомера потока газа и калибровочного устройства серии MB и PCU

Описание серии

Подробное техническое описание портативного цифровой расходомера потока газа и калибровочного устройства серии MB и PCU

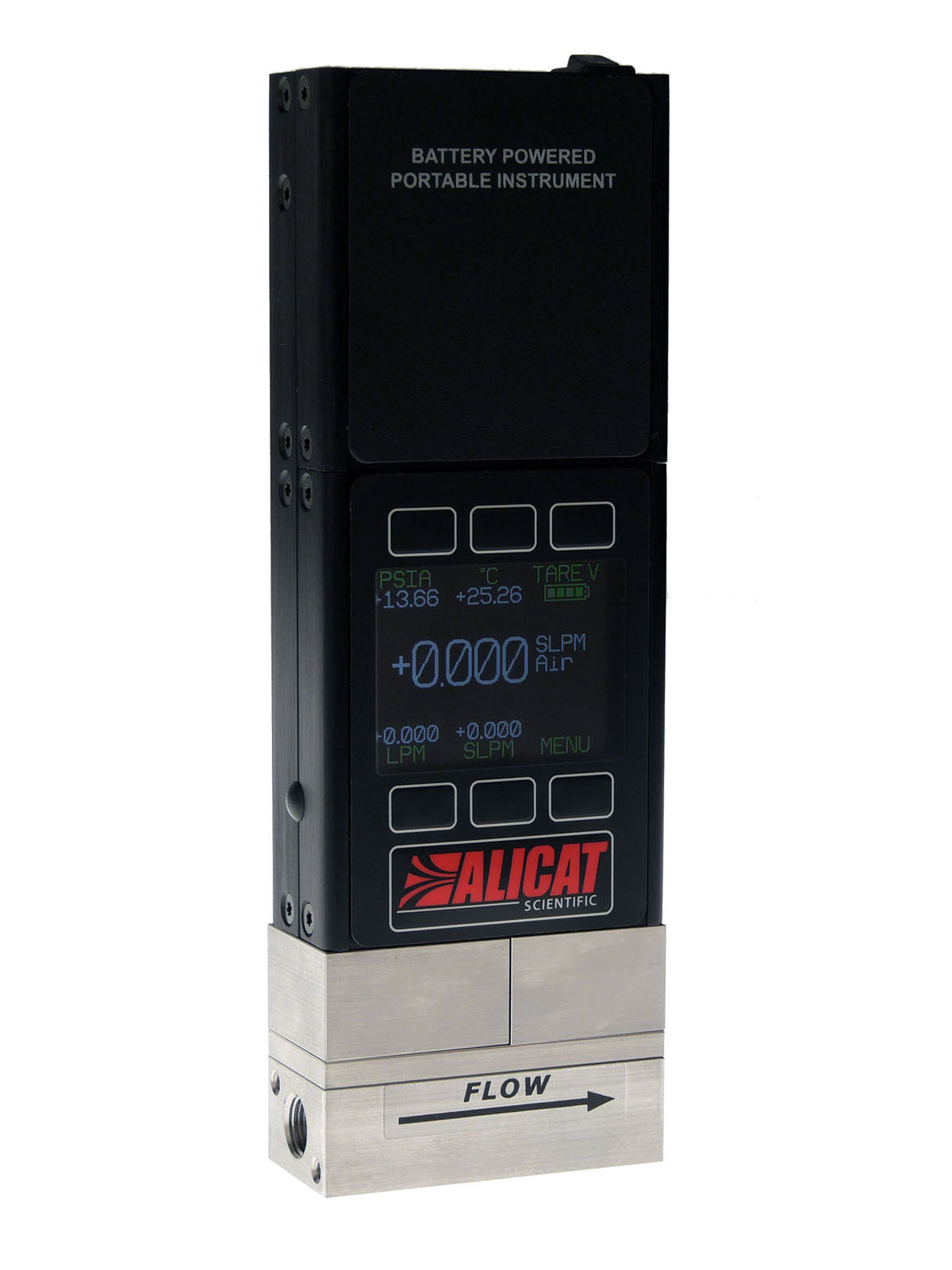

Цифровые расходомеры потока газа серии MB, изготавливаемые компанией Alicat Scientific, точно и быстро проводят измерения массового расхода, объемного расхода, давления и температуры технологических газов, работая от обычной 9-вольтовой аккумуляторной батареи. Добавление опции GCKIT означает оснащение расходомеров серии MB соединительной арматурой и системой труб, в совокупности образующих портативное устройство для калибровки приборов, анализирующих газовую среду. В портативном калибровочном устройстве серии PCU, производства компании Alicat, объединены до 3-х расходомеров потока газа серий М либо MW с суммирующими устройствами и предустановленными калибровками высокой точности. Весь набор оборудования помещается в прочный ящик для переноски, оснащенный собственным источником питания и аккумуляторной батареей. В комплект оборудования PCU входят вставляемые нажатием соединения (для каждого расходомера) и программное обеспечение Flow Vision.

В расходомерах и калибраторах производства компании Alicat применяется запатентованная, внутренне сбалансированная, технология измерения перепада давления ламинарного потока, позволяющая вычислять значения расхода, линейно зависимые от перепада давления, в очень широком диапазоне. Прибор отображает значения объемного и массового расхода, скорректированные с учетом изменений давления и температуры газа, также учитывающие заданные пользователем нормальные температуру и давление. Все портативные расходомеры потока газа и калибраторы комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами. В отношении каждого устройства компания реализует программу многосторонней технической поддержки, включая бесплатную техническую поддержку по телефону, оперативное проведение повторной калибровки и гарантию на весь срок службы.

Расходомеры потока газа серий MB и PCU производства компании Alicat оборудованы большими встроенными дисплеями с сенсорными панелями, при помощи которых оператор может выбрать необходимую калибровку по 30-газам. Также устройства оснащены как аналоговым, так и цифровым (RS232) интерфейсами. Помимо этого, возможны другие модификации приборов, включая устройства с сертификацией согласно стандартам ATEX/CSA (класс 1, Div 2) для применения в опасной окружающей среде. В серии MB доступны версии с коррозионностойким исполнением материалов, контактирующих с измеряемой средой (серия MBS), а также модификации приборов для приложений с низким перепадом давления (серия MBW “Whisper”, а также серия PCUW “Whisper”).

Применение

При помощи цифровых расходомеров потока газа серии MB и калибровочных устройств серии PCU, изготавливаемых компанией Alicat Scientific, можно выполнить точную калибровку другого оборудования, измеряющего расход и давление. Благодаря отличным техническим характеристикам (возможность одновременного измерения сразу нескольких величин, многофункциональное управление, наличие калибровок для большого количества газов, отношение верхнего предела измерения к нижнему 200:1) приборы серий MB либо PCU могут проводить точную калибровку большого числа расходомеров и контроллеров. Прекрасные рабочие характеристики устройств (достижимая точность 0.4%, повторяемость 0.2% от полной шкалы и время отклика элемента управления <10 мс) обеспечивают высокую точность измерений контрольно-измерительного оборудования, применяемого для анализа газовой среды.

Диапазон измерений устройств серии MB варьируется от 0-0.5 ст.см3/мин до 0-4000 ст.л./мин. Диапазон измерений устройств серии PCU варьируется от 0-0.5 ст.см3/мин до 0-1500 ст.л./мин (0-250 ст.л./мин для PCUW).

Технические характеристики расходомеров потока газа PCU (портативных калибровочных устройств) производства компании Alicat
Диапазон измерений серии М: от 0 - 0.5 ст. см3/мин (нижняя граница измерения) до 0 - 1500 ст.л./мин (верхняя граница измерения) Диапазон измерений серии Whisper: от 0 - 0.5 ст. см3/мин (нижняя граница измерения) до 0 - 250 ст.л./мин (верхняя граница измерения)


Стандартные технические характеристики (для того чтобы получить информацию о возможных модификациях прибора, свяжитесь с компанией АКТАН ВАКУУМ).

Рабочие характеристики
Расходомер потока газа PCU
Точность измерения по завершении тарирования
± (0.8% от показания + 0.2% от полной шкалы)
Высокая точность измерения по завершении тарирования

± (0.4% от показания + 0.2% от полной шкалы)
Опция «высокая точность» не доступна для устройств с предельным показанием шкалы ниже 5 ст.см3/мин либо выше 500 ст.л./мин.

Повторяемость
± 0.2% от полной шкалы
Смещение начальной и конечной точки характеристики
0.02% от полной шкалы / по Цельсию / атм
Рабочий диапазон / Отношение верхнего предела измерения к нижнему
от 0.5% до 100% от полной шкалы / 200:1 (отношение верхнего предела измерения к нижнему)
Верхний предел измерения расхода
128% от полной шкалы
Типовое время отклика
10 мс (настраиваемая величина)
Время готовности к работе
< 1 секунды


Эксплуатационные условия
Расходомер потока газа PCU
Нормальные условия эксплуатации (нормальные температура и давление)
25ºC и абсолютное давление 14.696 фунт-сила/дюйм2
(стандартно — другие условия возможны по запросу)
Рабочая температура
от −10 до +50 º по Цельсию
Диапазон значений влажности (без конденсации)
от 0 до 100%
Максимальное давление
Серия M: манометрическое давление 145 фунт-сила/дюйм2
Whisper: манометрическое давление 50 фунт-сила/дюйм2 1
Степень защиты от воздействия окружающей среды
IP40
Материалы, контактирующие с измеряемой средой

нержавеющая сталь 303 и 302, Viton® (эластомер), силикон RTV (эластомер), армированный стекловолокном нейлон, алюминий.

Если в вашем приложении требуется использование других материалов, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ.

1. Не подвергайте датчик дифференциального давления устройств серии WHISPER воздействию перепадов давления (как во входящем, так и в исходящем потоках) выше 15 фунт-сила/дюйм2.


Передача данных / Источник питания
Расходомер потока газа PCU
Монохромный ЖКД со встроенной сенсорной панелью
Одновременно отображает значения массового расхода, объемного расхода, давления и температуры
Цифровой выходной сигнал (возможные варианты)1
последовательный интерфейс RS-232
Источник питания
две 9-вольтовые аккумуляторные батареи
9-20-вольтовый адаптер для настенной розетки (мин. 150 мА; постоянный ток)

1. Цифровой выходной сигнал передает информацию о массовом расходе, объемном расходе, давлении и температуре.



Все расходомеры и регуляторы расхода газов Alicat по умолчанию откалиброваны более чем на 130 газов:
Чистые некоррозионные газы
(Pure non-corrosive gases)
C2H2, воздух, Ar, i-C4H10, n-C4H10, CO2, CO, D2, C2H6, C2H4, He, H2, Kr, CH4, Ne, N2, N2O, O2, C3H8, SF6, Xe
Чистые коррозионные газы
(Pure corrosives gases)
NH3, 1Butene, cButene, iButene, tButene, COS, Cl2, CH3OCH3, H2S, NF3, NO, C3H6, SiH4, SO2
Охлаждающие газы
(Refrigerants)
R-11, R-115, R-116, R-124, R-125, R-134A, R-14, R-142b, R-143a, R-152a, R-22, R-23, R-32, RC-318, R-404A, R-407C, R-410A, R-507A
Дыхательные газы
(Breathing gases)
EAN-32, EAN, EAN-40, HeOx-20, HeOx-21, HeOx-30, HeOx-40, HeOx-50, HeOx-60, HeOx-80, HeOx-99, EA-40, EA-60, EA-80, Metabol
Биореактивные газы
(Bioreactor gases)
Bio-5M, Bio-10M, Bio-15M, Bio-20M, Bio-25M, Bio-30M, Bio-35M, Bio-40M, Bio-45M, Bio-50M, Bio-55M, Bio-60M, Bio-65M, Bio-70M, Bio-75M, Bio-80M, Bio-85M, Bio-90M, Bio-95M
Топливные газы
(Fuel gases)
Syn Gas-1, Syn Gas-2, Syn Gas-3, Syn Gas-4, Nat Gas-1, Nat Gas-2, Nat Gas-3, Coal Gas, Endo, HHO, HD-5, HD-10
Хроматографические газы
(Chromatography gases)
P-5, P-10
Лазерные газы
(Laser gases)
LG-4.5, LG-6, LG-7, LG-9, HeNe-9, LG-9.4
Сварочные газы
(Welding gases)
C-2, C-8, C-10, C-15, C-20, C-25, C-50, C-75, He-25, He-50, He-75, He-90, A1025, Star29
Газы, концентрирующие кислород
(O2 Concentrator gases)
OCG-89, OCG-93, OCG-95
Топочные газы
(Stack gases)
FG-1, FG-2, FG-3, FG-4, FG-5, FG-6
Подробнее со Списком предустановленных газов вы можете ознакомиться, перейдя по ссылке


Технические характеристики, соответствующие различным диапазонам

Предельное показание шкалы расходомера потока газа серии M
Перепад давления, соответствующий предельному показанию шкалы расходомера потока газа (фунт-сила/дюйм2)*
от 0.5 ст.см3/мин до 1 ст.см3/мин
1.0
от 2 ст.см3/мин до 50 ст.см3/мин
1.0
от 100 ст.см3/мин до 20 ст.л./мин
1.0
50 ст.л./мин
2.0
100 ст.л./мин
2.5
250 ст.л./мин
2.5
500 ст.л./мин
4.0
1000 ст.л./мин
6.0
1500 ст.л./мин
9.0
*с отводом в атмосферу
Предельное показание шкалы расходомера потока газа серии Whisper
Перепад давления, соответствующий предельному показанию шкалы расходомера потока газа (фунт-сила/дюйм2)*
от 0.5 ст.см3/мин до 2 ст.см3/мин
0.06
от 5 ст.см3/мин до 20 ст.см3/мин
0.07
50 ст.см3/мин
0.07
от 100 ст.см3/мин до 200 ст.см3/мин
0.06
500 ст.см3/мин
0.07
от 1 ст.л./мин до 5 ст.л./мин
0.07
10 ст.л./мин
0.08
20 ст.л./мин
0.25
40 ст.л./мин
0.12
50 ст.л./мин
0.14
100 ст.л./мин
0.24
250 ст.л./мин
0.60
*с отводом в атмосферу

Вес: 12 - 20 фунт в зависимости от конфигурации

Размеры корпуса PCU: 16’’ Д x 13’’ Ш x 7’’ В

Технологические соединения: вставляемые нажатием трубные соединения 1/8”, 1/4”, 3/8” либо 1/2”.




Модель
Диапазон работы
Ед. измерения
Технологические соединения
MB-0.5SCCM-D
0,0025 - 0,5
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-1SCCM-D
0,005 - 1
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-2SCCM-D
0,01 - 2
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-5SCCM-D
0,025 - 5
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-10SCCM-D
0,05 - 10
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-20SCCM-D
0,1 - 20
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-50SCCM-D
0,25 - 50
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MB-100SCCM-D
0,5 - 100
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MB-200SCCM-D
1 - 200
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MB-500SCCM-D
2,5 - 500
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MB-1SLPM-D
0,005 - 1
ст.л./мин
внутренняя резьба 1/8" NPT
MB-2SLPM-D
0,01 - 2
ст.л./мин
внутренняя резьба 1/8" NPT
MB-5SLPM-D
0,025 - 5
ст.л./мин
внутренняя резьба 1/8" NPT
MB-10SLPM-D
0,05 - 10
ст.л./мин
внутренняя резьба 1/8" NPT
MB-20SLPM-D
0,1 - 20
ст.л./мин
внутренняя резьба 1/8" NPT
MB-50SLPM-D
0,25 - 50
ст.л./мин
внутренняя резьба 1/4" NPT
MB-100SLPM-D
0,5 - 100
ст.л./мин
внешняя резьба 1/4 " VCR
MB-250SLPM-D
1,25 - 250
ст.л./мин
внутренняя резьба 1/2" NPT
MB-500SLPM-D
2,5 - 500
ст.л./мин
внутренняя резьба 3/4" NPT
MB-1000SLPM-D
5 - 1000
ст.л./мин
внутренняя резьба 3/4" NPT
MB-1500SLPM-D
7,5 - 1500
ст.л./мин
внутренняя резьба 3/4" NPT
MB-2000SLPM-D
10 - 2000
ст.л./мин
внутренняя резьба 3/4" NPT
MB-3000SLPM-D
15 - 3000
ст.л./мин
внутренняя резьба 1 1/4" NPT
MB-4000SLPM-D
20 - 4000
ст.л./мин
внутренняя резьба 2" NPT
MB-4000SLPM-D
25 - 5000
ст.л./мин

Модель
Диапазон работы
Ед. измерения
Технологические соединения
MBS-0.5SCCM-D
0,005 - 0,5
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-1SCCM-D
0,01 - 1
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-2SCCM-D
0,02 - 2
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-5SCCM-D
0,05 - 5
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-10SCCM-D
0,1 - 10
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-20SCCM-D
0,2 - 20
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-50SCCM-D
0,5 - 50
ст.см3/мин (мл/мин)
внутренняя резьба M-5 (10-32)
MBS-100SCCM-D
1 - 100
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MBS-200SCCM-D
2 - 200
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MBS-500SCCM-D
5 - 500
ст.см3/мин (мл/мин)
внутренняя резьба 1/8" NPT
MBS-1SLPM-D
0,01 - 1
ст.л./мин
внутренняя резьба 1/8" NPT
MBS-2SLPM-D
0,02 - 2
ст.л./мин
внутренняя резьба 1/8" NPT
MBS-5SLPM-D
0,05 - 5
ст.л./мин
внутренняя резьба 1/8" NPT
MBS-10SLPM-D
0,1 - 10
ст.л./мин
внутренняя резьба 1/8" NPT
MBS-20SLPM-D
0,2 - 20
ст.л./мин
внутренняя резьба 1/8" NPT
MBS-50SLPM-D
0,5 - 50
ст.л./мин
внутренняя резьба 1/4" NPT
MBS-100SLPM-D
1 - 100
ст.л./мин
внешняя резьба 1/4 " VCR
MBS-250SLPM-D
2,5 - 250
ст.л./мин
внутренняя резьба 1/2" NPT
MBS-500SLPM-D
5 - 500
ст.л./мин
внутренняя резьба 3/4" NPT
MBS-1000SLPM-D
10 - 1000
ст.л./мин
внутренняя резьба 3/4" NPT
MBS-1500SLPM-D
15 - 1500
ст.л./мин
внутренняя резьба 3/4" NPT
MBS-2000SLPM-D
20 - 2000
ст.л./мин
внутренняя резьба 3/4" NPT
MBS-3000SLPM-D
30 - 3000
ст.л./мин
внутренняя резьба 1 1/4" NPT
MBS-4000SLPM-D
40 - 4000
ст.л./мин
внутренняя резьба 2" NPT
MBS-5000SLPM-D
50 - 5000
ст.л./мин

 Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:

1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.






Контактный email:  post@actan.ru
Контактный телефон: (495) 725 -26 -28,   8 (800) 200-24-08

Мобильная версия m.actan.ru

Copyright © 2004-2017 АКТАН ВАКУУМ
Использование материалов сайта без разрешения ООО«АКТАН ВАКУУМ» не допускается.
Rambler's Top100
Яндекс.Метрика
