Компания АКТАН ВАКУУМ поставляет лабораторные и промышленные вакуумные сушильные шкафы.
Лабораторные вакуумные сушильные шкафы с нагревом до 250 °С
Производитель вакуумных сушильных термошкафов ВТШ: АКТАН ВАКУУМ, Россия
ВАКУУМНЫЕ СУШИЛЬНЫЕ ТЕРМОШКАФЫ - лабораторные вакуумные сушильные шкафы используются в научно-исследовательских лабораториях, пищевой, аэрокосмической промышленности, промышленности, медицинских лабораториях:
- сушка термочувствительных материалов;
- сушка пищевых продуктов, грибов, растений;
- дегазация изделий с целью последующей обработки поверхности;
- дегазация с целью устранения воздушных пузырьков из растворов и пластмасс;
- выпаривание из растворов или из влажных субстанций;
- полимеризация в условиях вакуума;
- нагрев металлических деталей для поверхностной обработки;
- тестирование образцов на их работу в вакууме при повышенных температурах;
- калибровка барометров;
Регулирование рабочей температуры лабораторных вакуумных сушильных шкафов возможно от комнатной температуры до 250°C. Возможен непродолжительный нагрев (до получаса-часа) данных лабораторных шкафов до 240-250°C.
Предельный вакуум, который можно получить в лабораторном вакуумном сушильном шкафу серии ВТШ зависит от используемого вакуумного насоса. При подключении к вакуумному сушильному шкафу высоковакуумного турбомолекулярного насоса возможно получение вакуума до 10-5 мбар (10-5 мм.рт.ст или 10-3 Па). При подключении пластинчато-роторного вакуумного насоса вакуумный термошкаф может быть откачан до 10-3 мбар (10-3 мм.рт.ст).
Температурное колебание: менее ±2°C.
По умолчанию вакуумный сушильный шкаф поставляется с двумя полками. По согласованию с заказчиком вакуумный сушильный шкаф может быть поставлен с большим количеством полок. Изготовлены полки из нержавеющей стали.
Вакумные сушильные шкафы АКТАН ВТШ — российского производства, поэтому от большинства шкафов этого ценового диапазона (изготовленных в Китае) их отличает повышенное качество изготовления и лучшая энергоэффективность нагрева.
Преимущества лабораторного вакуумного сушильного шкафа ВТШ-К:
• Три размера камер вакуумных сушильных шкафов: 27 л, 64 л и 125 литров.
• Внутренний корпус вакуумного сушильного шкафа выполнен из коррозионностойкой нержавеющей стали.
• Отсутствует контакт между вакуумной камерой и внешним корпусом, в результате минимизируется рассеяние тепла внутри вакуумного шкафа.
• Опционно дверь данных лабораторных вакуумных сушильных термошкафов может быть сделана с смотровым окном прямоугольной формы.
• Силиконовый уплотнитель обеспечивает надёжное уплотнение двери с вакуумной камерой вакуумного сушильного шкафа.
• Полное отсутствие асбестосодержащих элементов.
• Внутри вакуумной камеры вакуумного сушильного шкафа находятся полки для размещения образцов.
Спецификации вакуумных сушильных шкафов:
| Модели вакуумных сушильных
шкафов АКТАН: |
Вакуумный Сушильный Термошкаф
ВТШ-К27-250 |
Вакуумный Сушильный Термошкаф
ВТШ-К64-250 |
Вакуумный Сушильный Термошкаф
ВТШ-К125-250 |
Характеристики вакуумных сушильных шкафов:
|
| Рабочая температура: |
от + 10°C до 230°C |
| Макс. температура (до 1 часа) |
240-250°C |
| Температурная флуктуация: |
± °C |
2 |
2 |
2 |
Размер камеры вакуумного шкафа:
|
| Объем: |
л |
27 |
64 |
125 |
| Ширина: |
мм |
300 |
400 |
500 |
| Глубина: |
мм |
300 |
400 |
500 |
| Высота: |
мм |
300 |
400 |
500 |
| Полки из нержавеющей стали: |
| Поставляется / Максимум: |
|
2 |
2 |
2 |
| Вес (нетто): |
кг |
67 |
70 |
82 |
Параметры электросети:
|
220В 1Ф 50 Гц |
| Напряжение (однофазное) |
В |
220 |
220 |
220 |
| Мощность |
Вт |
1500 |
2000 |
2500 |
*При необходимости полки могут быть усилены.
Качественный нагрев внутри вакуумного сушильного шкафа:
Нагреватели вакуумного сушильного шкафа находятся снаружи вакуумной камеры. Для регулировки работы нагревателей внутри вакуумного сушильного шкафа используется термоконтроллер с ПИД регулятором.
Обращаем внимание, что многие производители вакуумных термошкафов указывают значение температурной флуктуации (температурное колебание) в десятые доли градуса. При этом термопары во всех аналогичных вакуумных термошкафах установлены снаружи вакуумной камеры в непосредственной близости к нагревательным элементам, что дает отдалённое значение от реальной температуры и значений температуры колебаний внутри вакуумной камеры вакуумного термошкафа.
В наших термошкафах термопара располагается внутри вакуумной камеры, что позволяет прецизионно контролировать температуру.

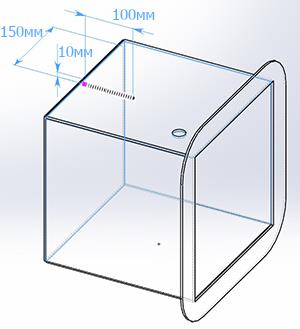

Расположение термопары в вакуумной камере шкафа:
Вакуумный сушильный шкаф АКТАН ВТШ-К27-250
Вакуумный сушильный шкаф АКТАН ВТШ-К64-250
Вакуумный сушильный шкаф АКТАН ВТШ-К125-250
Контроль вакуума вакуумного сушильного шкафа:
Для откачки вакуумной камеры вакуумные лабораторные шкафы имеют штуцер. По умолчанию вакуумный термошкаф поставляется со встроенным в переднюю панель стрелочным вакуумным датчиком, который показывает давление от 0 до 1000 мбар.
Контроль температуры и безопасность вакуумного сушильного шкафа:
Температура вакуумного сушильного шкафа регулируется прецизионным термоконтроллером, который обеспечивает точность задания температуры и защищает систему вакуумного шкафа от перегрева. Независимый термостат обеспечивает защиту от перегрева по классу 3.1. Контроллер с ПИД регулятором и цифровым дисплеем показывает заданное и реальное значение текущей температуры внутри камеры вакуумного шкафа.
На контрольной панели вакуумного шкафа также расположены кнопка Вкл/Выкл и аварийный индикатор.
Наши вакуумные шкафы могут быть оснащены термоконтроллерами ОВЕН ТРМ251 и ОВЕН ТРМ1

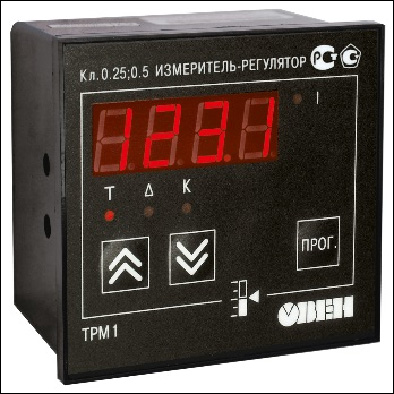

Преимущества ОВЕН ТРМ1:
• Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
• Время опроса входа – 300 мс
• Удобный интерфейс
• Конфигурирование на ПК или с лицевой панели прибора
Так как в термоконтроллере ТРМ1 реализован только П-регулятор, то вакуумные термошкафы с ТРМ1 следует выбирать для инерционных процессов, где этого будет достаточно.
В случаях, когда вакуумный термошкаф предполагается использовать для разных технологических процессов с различной температурой, необходимо выбрать опцию с термоконтроллером ОВЕН ТРМ251. В ТРМ251 реализован ПИД-регулятор, есть функция автонастройки, когда для конкретной температуры прибор сам подбирает ПИД-коэффициенты.

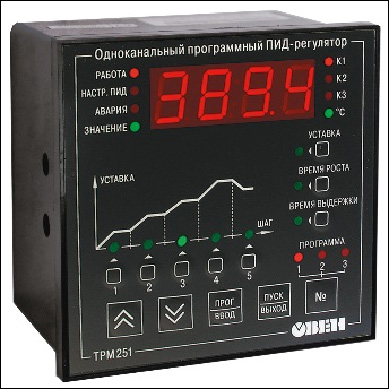

Преимущества ОВЕН ТРМ251:
• Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
• Время опроса входа – 300 мс
• Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
• Удобный интерфейс
• Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
• Конфигурирование на ПК или с лицевой панели прибора
Типы вакуумных насосов, используемых с лабораторными вакуумными сушильными шкафами:
В комплект поставки вакуумного шкафа вакуумный насос не входит. Вакуумный насос или вакуумный откачной пост необходимо приобретать отдельно
от вакуумного шкафа. Выбор откачных средств для вакуумного
лабораторного шкафа определяется задачей заказчика.
Как правило, с вакуумным термошкафом используются двухступенчатые пластинчато-роторные насосы с быстротой действия 5, 10, 20, 30 или 40 м3/ч, которые обеспечивают предельный вакуум 3х10-3 мбар
внутри камеры вакуумного лабораторного шкафа (при этом предельный вакуум самого пластинчато-роторного насоса составляет
1х10-3 мбар). По требованию заказчика можно установить любой другой тип насоса
для совместной работы с вакуумным сушильным шкафом, например, безмасляный диафрагменный вакуумный насос или безмасляный спиральный вакуумный насос.
**К сведению: Вакуумный сушильный шкаф - сушильный вакуумный термошкаф по своему принципу работы является печью сопротивления – тепло внутри вакуумного сушильного шкафа создается посредством протекания электрического тока, который проходит через специальные нагревательные элементы, после чего они передают тепло путем излучения стенкам вакуумного термошкафа (вакуумного сушильного шкафа), а от стенок вакуумного сушильного шкафа тепло передаётся объекту, помещенному внутри камеры вакуумного термошкафа.
|
