Калибровка регуляторов расхода при заборе образцов воздуха

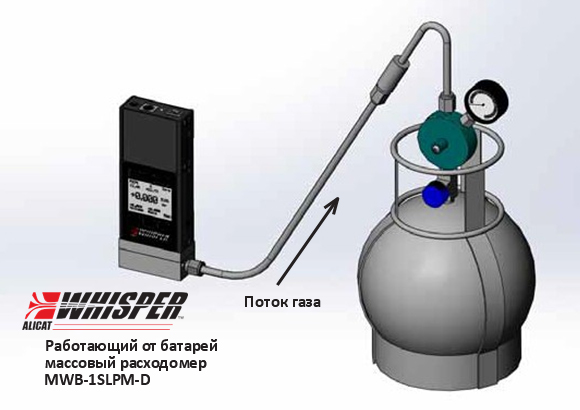

Баллоны для отбора проб воздуха всасывают в себя воздух благодаря внутреннему вакууму и простому управлению потоком. Поскольку не имеется более хитрого «пользовательского интерфейса», чем простой вентиль, эти встроенные «регуляторы потока» требуют подключения объемного расходомера для установки потока забираемого воздуха. Проблема такой схемы заключается в том, что желаемые низкие расходы (обычно меньше чем 1000 см³/мин) могут быть неточно замерены из-за собственного падения давления в калибровочном приборе.

«Падение давления» – часть входного давления, которая была потеряна из-за сопротивления трения, создаваемого прибором на пути газа. Если падение давления в приборе увеличивается, объемный расход также увеличивается. Поэтому, при установке расходомера перед регулятором потока в баллоне желательно очень малое падение давления в нем.

Alicat Scientific оптимизировал свою новую линейку массовых расходомеров— серию Whisper — для того, чтобы достичь очень малых значений падения давления в них. Для самых больших скоростей забора проб воздуха (1000 см³/мин), падение давления составляет всего 4.42 мбар (0.0641 фунтов/дюйм²) в верхней части диапазона измерений.

Огромное значение относительной ширины диапазона в 200:1 позволит одним расходомером охватить широкий диапазон расходов. При максимальном потоке забора в 1000 см³/мин измеритель способен помочь устанавливать расходы до 5 см³/мин с точность 0.8% от параметра плюс 0.2% от полной шкалы.

Кроме того, опция работы от батарей позволяет пользователям использовать этот измеритель в любом месте, где им требуется задавать расходы. Массовые расходомеры серии Whisper помимо объемного расхода, измеряют массовый расход, абсолютное давление и температуру, и все эти параметры одновременно выводятся на большой жидкокристаллический дисплей.

От забора образцов воздуха в баллоны и лабораторного газового анализа до поставки природного газа к жилым домам или ресторану у торгового центра – везде массовые расходомеры и контроллеры массового расхода Alicat Scientific серии Whisper предоставляет превосходное решение для измерения массового расхода, если давление в системе мало. При потерях давления всего 3.59 мбар на верху диапазона, расходомеры Whisper делают то, что могут делать немногие другие приборы.
