Контроллеры Alicat в системах смешения газов

Некоторые производства требуют смешения газов для соответствующего проведения их рабочего процесса.

Это требование часто удовлетворяется покупкой необходимых смесей у поставщика сжатых газов. Альтернативный метод удовлетворения этой потребности – самостоятельно создать необходимую смесь из чистых газов в системе смешения газов.
Контроллеры массового расхода Alicat хорошо подходят для создания системы смешения газов. Их присущая гибкость и приспособляемость может быть использована для получения большой выгоды от такого применения. Специфические характерные черты, которые поддерживают это утверждение, следующие:

1. Контроллеры массового расхода Alicat поставляются калиброванными на 20 чистых газов и 10 распространенных смесей. Такой микшер, который первоначально был настроен на смешение этана, метана и водорода, может быть быстро перенастроен на смешение азота, аргона и гелия.
2. Контроллеры массового расхода Alicat не изменяют диапазон измерений, если вы меняете выбранный газ. Контроллер, настроенный на полную шкалу в 1 л/мин для воздуха, останется со шкалой в 1 л/мин если будет выбран водород или гексафторид серы.
3. Контроллеры массового расхода Alicat работают очень хорошо на всей относительной ширине диапазона в 200:1. Таким образом, контроллер массового расхода на 10 л/мин будет точно работать и при расходе 0.05 л/мин.
4. Все приборы Alicat оснащаются многоточечными интерфейсами RS-232 или RS-485. Это позволяет разработчикам систем считывать и настраивать все контроллеры массового расхода через один общий последовательный интерфейс RS-232 или RS-485. Такой подход позволяет обойтись без сложных, дорогих и склонных к отказам аналоговых интерфейсов, которые являются индустриальным стандартом для интерфейсов управления.
5. Многоточечный коммутатор Alicat BB9, объединенный с ПО Alicat для смешения газов Flow Vision™ MX, упрощает процесс интеграции системы.

Один важный аспект приготовления газовых смесей – установленная на магистрали камера турбулентного смешения в месте, где все компоненты газовой смеси уже текут в одном потоке. Это уменьшает вероятность сепарации или стратификации газов. Эти дешевые детали из различных материалов поставляются третьими фирмами.

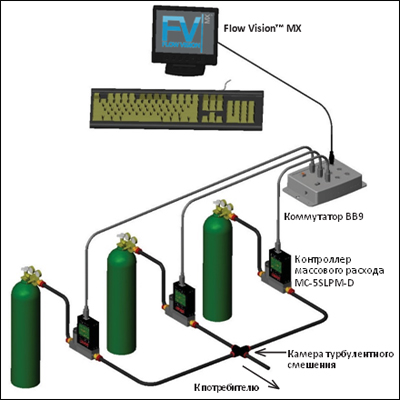

На диаграмме показано соединение компонентов типовой системы смешения газов, работающей при давлениях около или выше атмосферного. Если в производстве требуется давление вакуумного диапазона, контроллеры необходимо оснастить клапанами управления, установленными между измерительным прибором и вакуумной камерой.
