Быстрое измерение уровня утечек
Многие процессы требуют быстрого, точного и надежного метода измерения уровня утечек в компонентах оборудования. Это можно сделать с помощью массового расходомера Alicat Scientific серии M со шкалой, соразмерной ожидаемому уровню утечек, и контроллеру давления с дистанционным управлением Alicat Scientific серии PC3, рассчитанным на требуемое давление.
Массовые расходомеры Alicat Scientific серии M выпускаются на диапазон измерений всего от 0.5 см3/мин при относительной ширине диапазона 100:1. Это означает, что может быть измерен поток всего в 5 микролитров (0.005 см3/мин).

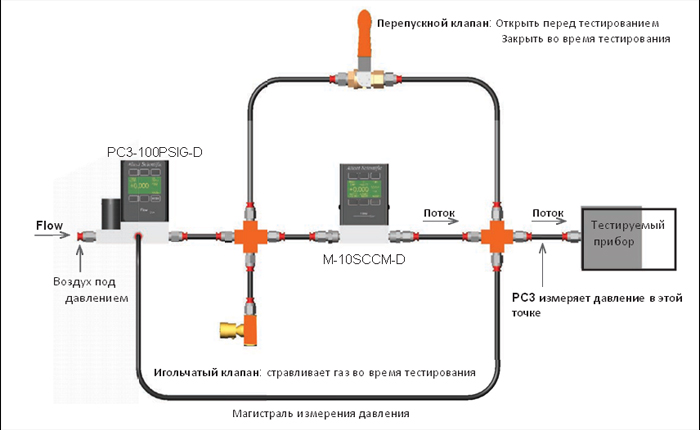

В системе, показанной на рисунке, на входе в тестируемый прибор устанавливается требуемое давление. Постоянное стравливание через игольчатый клапан позволяет контроллеру давления точно поддерживать давление в тестируемом приборе, гарантируя, что любое течение через измеритель после закрытия перепускного клапана обусловлено либо утечками, либо охлаждением в тестируемом приборе.
После установления постоянной температуры в тестируемом приборе, поток, проходящий через расходомер, покажет уровень утечек в нем. Уменьшение «мертвого» объема между расходомером и тестовым прибором и объема самого тестового прибора уменьшает влияние температуры и убыстряет процесс измерения утечек.
Примечание: Эта схема может не подойти для измерения утечек в больших объемах, в которых допустимые утечки очень малы, поскольку минимальная разница температур в большом объеме может вызвать реальный расход, который будет больше допустимого уровня утечек. Такой же физический эффект может проявиться и при измерении утечек при низком давлении.
|
