SmartlineTM серия вакуумных датчиков.

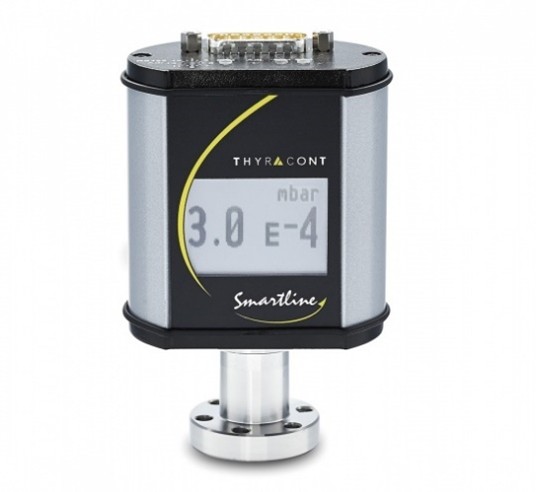

VCR – Комбинированный вакуумный датчик VCR серии Smartline абсолютное давление от 1200 - 1 x 10-4 мбар
Комбинированный вакуумный датчик VCR на базе пьезорезистивного датчика и датчика Пирани предназначен для сверхточного измерения с высоким разрешением в условиях низкого и глубокого вакуума.
Микроконтроллер осуществляет автоматическое управление опционально взаимосвязью обоими вакуумными датчиками.
Smartline представляет собой новейшую разработку, позволяющую реализовать безопасный, точный и экономичный контроль за процессами
Преимущества комбинированного вакуумного датчика VCR53:
• Широкий диапазон измерения за счет комбинации датчиков пьезорезистивный / Пирани
• Высокая точность и оптимальное разрешение на всем диапазоне измерений
• Два независимых беспотенциальных выключателя - коммутационные положения
• Короткое время отклика
• Высокая надежность и устойчивость, длительный срок службы
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Легкосменная головка датчика с сохраняемой градуировкой
• Измерение давления свыше 20 мбар не зависит от типа газа, для датчика Пирани возможно выбрать поправочный коэффициент для разных типов газа
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Цифровой интерфейс RS485, Profinet
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD14
Технические характеристики комбинированного вакуумного датчика VCR
| Принцип измерения |
Мембранный пьезорезистивный / Пирани |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, платина/родий, никель, золото, оксид кремния, стекло |
| Диапазон измерения |
1200 - 1 x 10-4 мбар (900 - 1 x 10-4 торр), макс. избыточн. абсолют. давление 4 бар |
| Точность |
1200 - 40 мбар: ±0,3% от полной шкалы
40 - 2 x 10-2 мбар: ±10% от показания |
| Повторяемость |
1200 - 40 мбар: ±0,1% от полной шкалы
10-2x10-2 мбар: ±5% от показания |
| Длительность реакции |
40 мс |
| Питание |
20 - 30 В постоянного тока |
| Электрическое подключение |
SubD 15-полюсн, вилка, с фиксацией |
| Потребление мощности |
2,5 Вт, дополнительно 0,8 Вт для EtherCAT / реле / ЖКД / дополнительно 1,6 В для Profinet |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-40...+65°C |
| Макс. температура вакуума |
150°C на фланце |
| Выходной сигнал |
0-10 В пост., диапазон измерений от 2,2 до 8,58 В пост, логарифмическая хар-ка,
1 В / десятичн. долю, нагрузочное сопротивление > 10 k?, кроме EtherCAT, Profinet |
| Последовательный интерфейс |
RS485: от 9,6 Кбит/с до 115 Кбит/с, 8 ,бит данных, 1 стоп бит, без проверки четности, Profinet |
| Коммутационные положения |
2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА, кроме EtherCAT, Profinet |
| Вакуумный соединитель |
DN 16 ISO-KF |
| Степень защиты |
IP40, IP54 |
| Масса |
195 г |

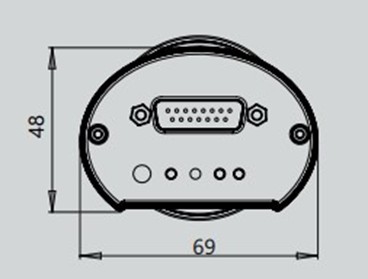

Габаритные размеры комбинированного вакуумного датчика VCR
Информация для заказа комбинированного вакуумного датчика VCR
| Артикул |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VCR53D |
VCR53D Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце KF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1200-1е-4 мбар |
 |
| VCR53DL |
VCR53DL Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред с дисплеем на фланце KF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1200-1e-4 мбар |
|
| VCR53E |
VCR53E Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце KF16, цифровой интерфейс RS485 и EtherCAT, 1200-1e-4 мбар |
|
| VCR53PN |
VCR53PN Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце KF16, цифровой интерфейс RS485 и Profinet, 1200-1e-4 мбар |
|
| VCR54D |
VCR54D Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце CF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1200-1e-4 мбар |
|
| VCR54DL |
VCR54DL Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред с дисплеем на фланце CF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1200-1e-4 мбар |
|
| VCR54E |
VCR54E Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце CF16, цифровой интерфейс RS485 и EtherCAT, 1200-1e-4 мбар |
|
| VCR54PN |
VCR54PN Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани для коррозионных сред без дисплея на фланце CF16, цифровой интерфейс RS485 и Profinet, 1200-1e-4 мбар |
|
| Сменные сенсоры |
| B_VCR53 |
B_VCR53 Сменный сенсор на фланце KF16 (NW16), для VCR53 |
|
| B_VCR54 |
B_VCR54 Сменный сенсор на фланце CF16 (ConFlat 1,33"), для VCR54 |
|
| Контроллеры вакуумных датчиков |
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| VD10S8 |
VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV |
|
| VD14S4 |
VD14S4 Контроллер четырехканальный для подсоединения вакуумных датчиков серии Smartline |
|
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
