SmartlineTM серия вакуумных датчиков.
VCP – Комбинированный вакуумный датчик VCP серии Smartline абсолютное давление от 1000 - 5 x 10-4 мбар
Вакуумный датчик Пирани низкого и среднего вакуума серии VCP предназначены для измерения абсолютного давления в диапазоне от 1 атм до 5х10-4 мбар (750 - 5х10-4 мм.рт.ст.), и основаны на запатентованном компанией Тираконт усовершенствованном принципе измерения давления в вакуумметрах Пирани.
Зарекомендовавший себя импульсный датчик Пирани Thyracont позволяет выполнять измерения в широком диапазоне при высокой разрешающей способности.
Усовершенствованный вакуумный датчик VCP использует оптимизированную температурную компенсацию. Точность и стабильность работы подтверждена на практике.
Преимущества комбинированного вакуумного датчика VCP
• Высокая надежность
• Подходит для агрессивной среды
• Высокая точность при нестабильном вакууме
• Превосходная воспроизводимость измерений
• Высокая химическая стойкость с платино-родиевой нитью
• Прочная нить Пирани в форме спирали
• Высокая экономическая эффективность
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Датчик в металлической оболочке, подходит для применения в сверхглубоком вакууме
• Легкосменная головка датчика с сохраняемой градуировкой
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD14
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 1,5...8,5 В или EtherCAT
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Большой встроенный ЖК дисплей с задней подсветкой (VCP63DL, VCP64DL)
• В случае ошибки дисплей ярко мерцает красным цветом, в нормальном режиме дисплей светится зеленым цветом (VCP63DL, VCP64DL)
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Скорость передачи данных от 9,6 до 115 Кбит/с
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Степень защиты IP54
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF или DN 16 CF-F
Технические характеристики комбинированного вакуумного датчика VCP
| Принцип измерения |
Пирани, зависимый от типа газа |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, никель, вольфрам, стекло, платина/родий |
| Диапазон измерения |
1000 - 5 x 10-4 мбар (750 - 5 x 10-4 торр), макс. избыточн. абсолют. давление 10 бар, 16 бар с сертификатом CERT31P |
| Точность |
1000 - 10 мбар: приблиз. ±30 % от показания
10 - 2 x 10-2 мбар: < ±10 % от показания |
| Повторяемость |
10-0,01 мбар ±5% от показания |
| Длительность реакции |
< 40 мс |
| Питание |
20 - 30 В постоянного тока |
| Электрическое подключение |
Круглый разъем M12, розетка, с фиксацией
1x A-стандарт, 5-полюсн., 2x D coded, 4 -полюсн. |
| Потребление мощности |
2,5 Вт дополнительно 0,8 Вт для EtherCAT /реле / ЖКД/ дополнительно 1,6 В для Profinet |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-40...+65°C |
| Макс. температура вакуума |
150°C на фланце |
| Последовательный интерфейс |
RS485: от 9,6 Кбит/с до 115 Кбит/с, 8 бит данный, 1 стоп бит , без проверки четности |
| Коммутационные положения |
2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА |
| Вакуумный соединитель |
DN 16 ISO-KF |
| Степень защиты |
IP54 |
| Масса |
190 г |

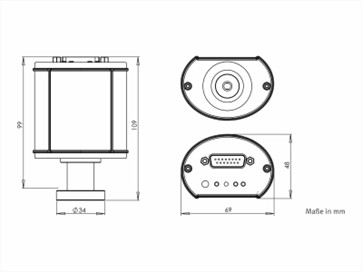

Габаритные размеры комбинированного вакуумного датчика VCP
Информация для заказа комбинированного вакуумного датчика VCP
| Артикул |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VCP63D |
VCP63D Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце KF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1000-5e-4 мбар |
 |
| VCP63DL |
VCP63DL Вакуумный датчик Пирани с дисплеем для коррозионных сред на фланце KF16, выходной сигнал 0-10 В логарифмический и RS485, 1000-5e-4 мбар |
|
| VCP63E |
VCP63E Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце KF16, цифровой интерфейс RS485 и EtherCAT, 1000-5e-4 мбар |
|
| VCP63PN |
VCP63PN Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце KF16, цифровой интерфейс RS485 и Profinet, 1000-5e-4 мбар |
|
| VCP64D |
VCP64D Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце CF16, выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1000-5e-4 мбар |
|
| VCP64DL |
VCP64DL Вакуумный датчик Пирани с дисплеем для коррозионных сред на фланце CF16, выходной сигнал 0-10 В логарифмический и RS485, 1000-5e-4 мбар |
|
| VCP64E |
VCP64E Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце CF16, цифровой интерфейс RS485 и EtherCAT, 1000-5e-4 мбар |
|
| VCP64PN |
VCP64PN Вакуумный датчик Пирани для коррозионных сред без дисплея на фланце CF16, цифровой интерфейс RS485 и Profinet, 1000-5e-4 мбар |
|
| Сменные сенсоры |
| B_VСP63D |
B_VСP63D Сменный сенсор на фланце KF16 (NW16), для VСP63 |
|
| B_VСP64D |
B_VСP64D Сменный сенсор на фланце CF16 (ConFlat 1,33"), для VСP64 |
|
| Контроллеры вакуумных датчиков |
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| VD10S8 |
VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV |
|
| VD14S4 |
VD14S4 Контроллер четырехканальный для подсоединения вакуумных датчиков серии Smartline |
|
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
