ВАКУУМНЫЕ ЗАТВОРЫ KING LAI
Пневматические и ручные вакуумные затворы King Lai на фланцах стандартов ISO и CF предназначены для надежной автоматизации процесса перекрытия трубопроводов и каналов в различных промышленных сферах, включая химическую, пищевую, фармацевтическую промышленность и многие другие отрасли.
Данные затворы изготовлены из современных износостойких материалов, что гарантирует их длительную эксплуатацию даже в сложных условиях. Использование передовых технологий обеспечивает максимальную герметичность соединений, предотвращая утечки среды и повышая общую безопасность технологического процесса.
Ассортимент включает модели различной конструкции и размера, позволяющие оптимально адаптироваться под конкретные требования. Простота монтажа и обслуживания затворов снижает затраты на техническое обслуживание и повышает эффективность производственного процесса.

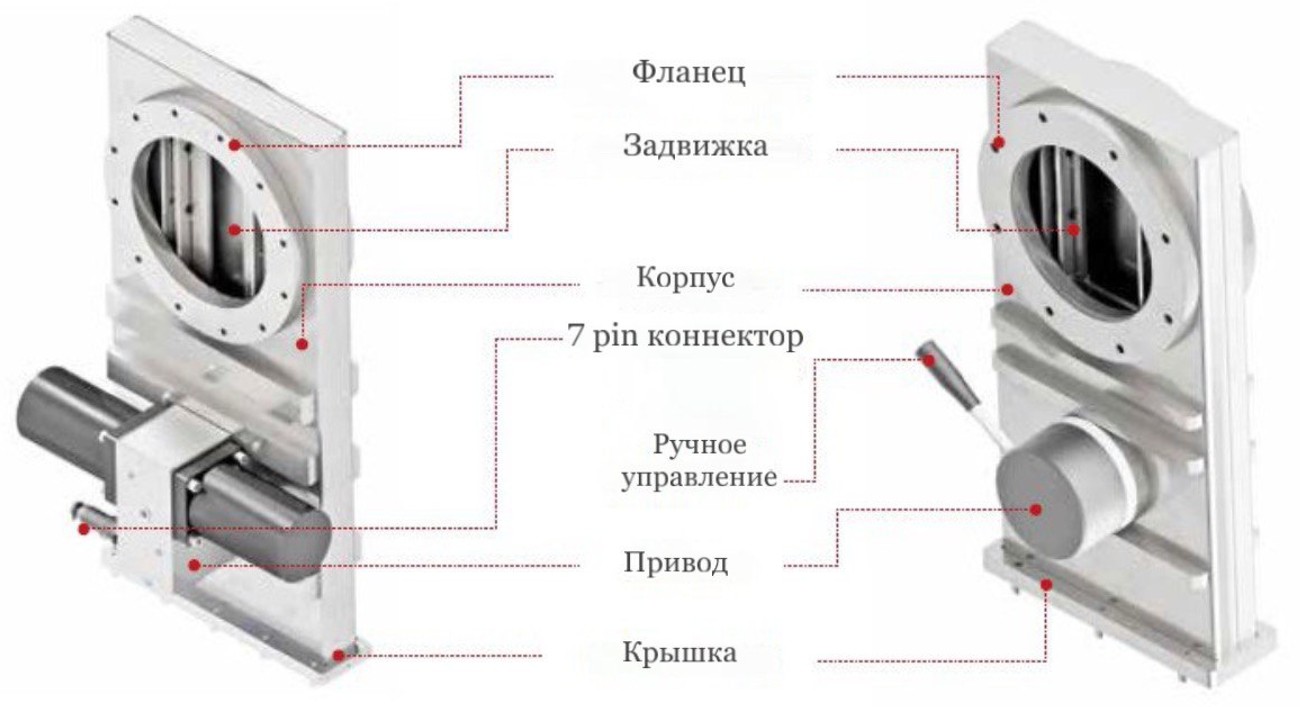

Вакуумные затворы серии SMART
Вакуумные затворы серии SMART предназначены для эксплуатации в условиях вакуума, широко применяются для защиты высоковакуумных насосов. Они позволяют изолировать отдельные секции системы, обеспечивая возможность обслуживания или ремонта отдельных элементов без нарушения условий внутри остальных частей установки.
Благодаря современным механизмам уплотнений разработана технология S.M.A.R.T., обеспечивающая идеальное герметичное соединение и стабильную эксплуатацию без вибраций.
Новейшие модели серии SMART отличаются низким уровнем вибрации в процессе функционирования, что значительно снижает образование микрочастиц. Эти особенности делают их идеальным решением для чистых производственных сред, требующих минимального уровня загрязнений.
Основные преимущества:
- Высокое качество герметизации
- Отсутствие вибраций при работе
- Минимальное загрязнение рабочей зоны микрочастицами
- Надежность конструкции
- Простота монтажа и обслуживания
Подходят для промышленных установок, исследовательских лабораторий и технологических процессов, требующих строгого контроля чистоты окружающей среды. Отличительной особенностью данных затворов является компактный размер.

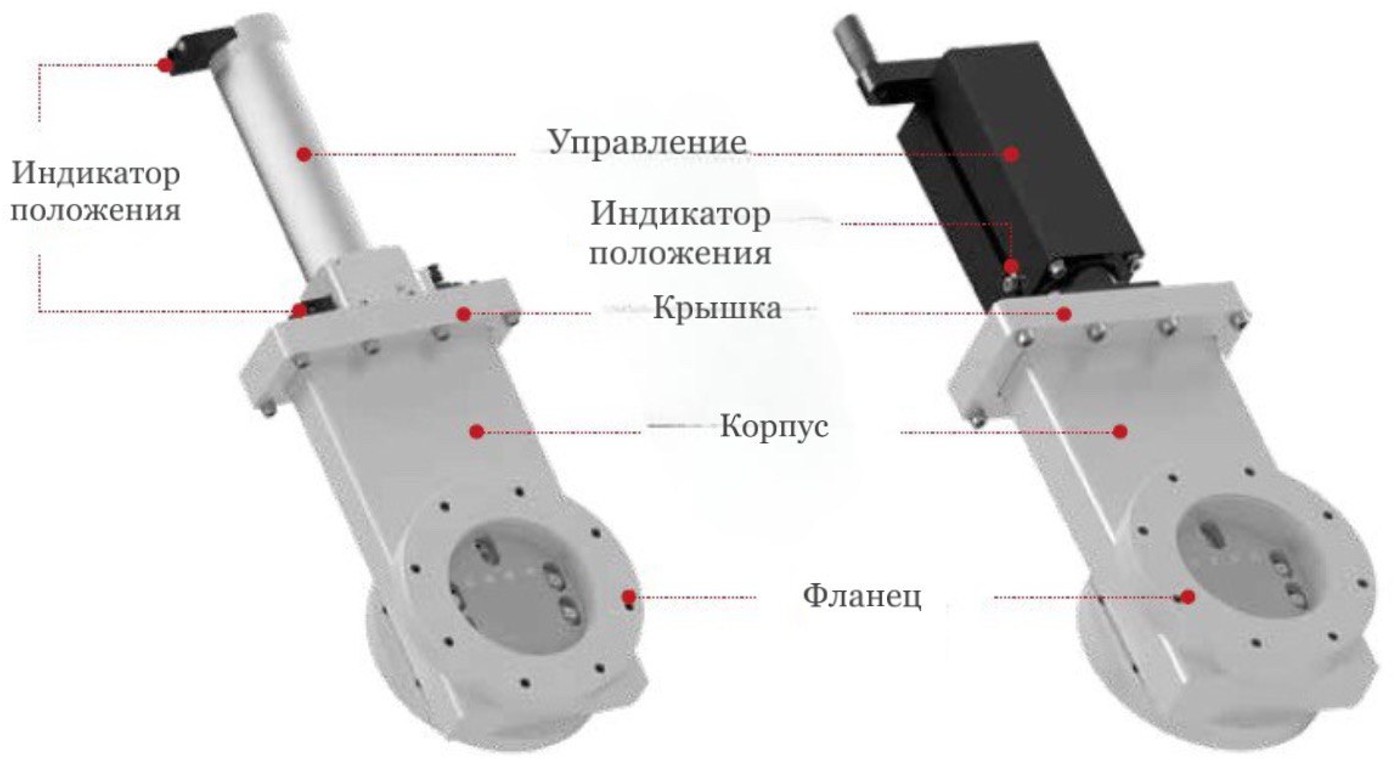

Вакуумные затворы серии In-Axis
Вакуумные затворы серии "In-Axis" оснащены вертикально расположенным приводом пневматического управления. Это идеальное решение там, где важна экономия пространства и необходима высокая надежность оборудования.
Основные преимущества:
- Абсолютная герметичность: сильфонное уплотнение с приваренными краями гарантирует отсутствие любых утечек, сохраняя чистоту среды.
- Минимальное пылеобразование: подходят для использования в особо чувствительных условиях.
- Долговечность: снижаются затраты на сервисное обслуживание и замену компонентов.
- Простое управление: легкость открытия и закрытия обеспечивает стабильную работу вашей системы.
Технические характеристики
| Наименование |
Сверхвысоковакуумная серия
(уплотнение тарелки к корпусу витон, уплотнение корпуса к крышке медь) |
Высоковакуумная серия
(уплотнение тарелки к корпусу витон, уплотнение корпуса к крышке витон) |
| Уплотнение тарелки к корпусу затвора |
FKM O-ring (уплотнение Витон) |
FKM O-ring (уплотнение Витон) |
| Уплотнение корпуса к крышке затвора |
OFHC metal gasket (уплотнение Медь) |
FKM O-ring (уплотнение Витон) |
| Рабочий диапазон давлений |
760 Torr ~ 1x10-10 Torr
1,013 mbar ~ 1.33x10-10 mbar
101 kPa ~ 1.33x10-11 kPa |
760 Torr ~ 1x10-8 Torr
1,013 mbar ~ 1.33x10-8 mbar
101 kPa ~ 1.33x10-9 kPa |
| Натекание по гелию |
1x10-10 Torr l/s, He
1.33x10-10 mbar l/s, He
1.33x10-11 kPa l/s, He |
1x10-9 Torr l/s, He
1.33 x 10-9 mbar l/s, He
1.33 x 10-10 kPa l/s, He |
| Количество циклов |
<50 000 циклов |
200 000 циклов |
| Максимальная температура прогрева |
200°C |
100°C |
| Максимальная температура корпуса |
0°C ~ 250°C в открытом положении
0°C ~ 200°C в закрытом положении |
| Максимальная температура привода |
0°C ~ 100°C |
| Максимальная температура соленоида |
0°C ~ 80°C |
| Материал корпуса затвора |
Нержавеющая сталь 304/L |
| Материал механизма |
SS 304 |
| Материал привода |
Нержавеющая сталь 304/L, алюминий |
| Положение при монтаже |
Любое |
| Давление сжатого воздуха |
4 bar ~ 8 bar / 400 kPa ~ 800 kPa / 58 psi ~ 116 psi |
| Индикатор положения |
Встроенный визуальный и 7pin коннектор |
| Управляющее напряжение для пневматического затвора |
24 В (опционально 220 В) |
| Защита от сбоев (входит в стандартную комплектацию) |
Система SMART-блокировки (положение клапана сохраняется и блокируется) |
Характеристики вакуумных затворов:
| Фланец |
CF100 (CF6”) / ISO-F 100 |
CF160 (CF8”) / ISO-F 160 |
CF200 (CF10”) / ISO-F 200 |
CF250 (CF12”) / ISO-F 250 |
| Максимальный перепад давления через затвор |
<817 Torr
<1,090 mbar
<109 kPa |
| Максимальный перепад давления при открытии |
<22.5 Torr
<30 mbar
<3 kPa |
<18.7 Torr
<25 mbar
<2.5 kPa |
<15 Torr
<20 mbar
<2 kPa |
<11.2 Torr
<15 mbar
<1.5 kPa |
| Время открытия/закрытия |
1.5 с |
2 с |
2.5 с |
3 с |
| Проводимость затвора |
1,700 л/с |
5,100 л/с |
12,000 л/с |
22,000 л/с |
Таблица для заказа
| Наименование |
Фланцы |
Купить в интернет-магазине eVacuum.ru |
| Пневматические вакуумные затворы на фланце ISO |
ISO-F 63 – ISO-F 250 |
|
| Пневматические вакуумные затворы на фланце CF |
CF63 (CF4,5'') - CF250 (CF12") |
|
| Ручные вакуумные затворы на фланце ISO |
ISO-F 63 – ISO-F 250 |
|
| Ручные вакуумные затворы на фланце CF |
CF63 (CF4,5'') - CF250 (CF12") |
|
| |
