ОПИСАНИЕ ВЫСОКОВАКУУМНОГО СУШИЛЬНОГО ШКАФА ТИРСА-АВ-108ВГ250
|

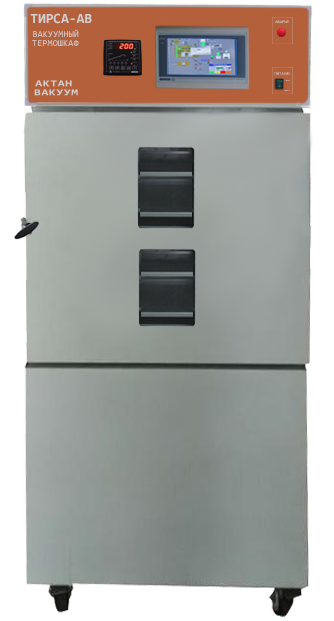

ВЫСОКОВАКУУМНЫЙ СУШИЛЬНЫЙ ШКАФ ТИРСА-АВ-108ВГ250 С ПОЛНОСТЬЮ АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ
 Высоковакуумный сушильный шкаф ТИРСА-АВ-108ВГ250 с вертикально-глубокой камерой объёмом 188 литров позволяет проводить высоковакуумную откачку и нагрев до 250°С в полностью автоматическом режиме, при этом он прост в работе, надёжен, имеет большой цветной экран для управления и наблюдения за основными параметры работы высоковакуумного шкафа.
Уровень вакуума зависит от температуры нагрева высоковакуумного термошкафа и размещённых образцов (вакуум 10-8 мбар достигается в пустом вакуумном сушильном шкафу при небольшом нагреве. При температуре 250°С вакуум может быть 10-7 мбар).
ВАКУУМ
Предельный вакуум – 10-8 мбар
Уровень вакуума, который достигается в высоковакуумном сушильном термошкафу – главный параметр, влияющий на стоимость. Вакуум зависит от обработки поверхности, качества и расположения сварных швов, используемых материлов в вакуумной магистрали, установленных вакуумных насосов.
Вакуумная камера высоковакуумного термошкафа выполнена из нержавеющей стали, поверхность электрополированная.
Все элементы вакуумной магистрали также выполнены из нержавеющей электрополированной стали, электро-магнитные клапаны – алюминиевые (рассчитаны на вакуум до 10-9 мбар, пр-во Япония).  Отсутствуют элементы из ПВХ или пластика.
Вакуумная откачная схема высококвакуумного сушильного шкафа ТИРСА-АВ-108ВГ250 включает байпассную линию откачки (т.е. в первоначальный момент откачка осуществляется через отдельную линию, не через высоковакуумный насос). Таким образом, во время первоначальной форвакуумной откачки исключается оседание продуктов испарения внутри высоковакуумного насоса.
НАГРЕВ
Плоские нагреватели равномерно расположены по наружней поверхности вакуумной камеры, что позволяет получать более быстрый и более равномерный нагрев по сравнению с конкурентами.
Для контроля температуры высоковакуумного шкафа ПЛК управляет термоконтроллером, который имеет ПИД регулирование, 3 программы по 5 шагов, прост в освоении и задании программ нагрева.
Все высоковакуумные сушильные шкафы снабжены термостатом безопасности, который не позволит перегреться вакуумному термошкафу ТИРСА-АВ-108ВГ250 при непредвиденном перегреве вакуумной камеры.
СПЕЦИФИКАЦИЯ ВЫСОКОВАКУУМНОГО СУШИЛЬНОГО ШКАФА ТИРСА-АВ-108ВГ250
поставляется по умолчанию |
| |
| Максимальная температура нагрева в вакуумной камере |
250 °С |
| Шаг цифрвого регулятора температуры |
0.1 °С |
| Отклонение установленной температуры |
+/- 0.5 °С |
| Количество программ термоконтроля |
3 программы по 5 шагов |
| Высоковакуумный турбомолекулярный насос |
KYKY (600 л/с), ISO160 |
| Форвакуумный пластинчато-роторный насос |
ADVAVAC-20, 20 куб.м/час |
| Вакуумметр (пр-во Германия) |
1000 – 5х10-9 мбар |
| Объём камеры вакуумного шкафа |
108 л |
| Размер вертикально-глубокой вакуумной камеры, Ш x Г x В |
30 x 60 x 60 см |
| Размер вакуумного сушильного шкафа, Ш x Г x В |
50 x 92 x 168 см |
| Количество полок |
4 шт |
| Материал полок |
алюминий |
| Максимальная нагрузка на полку |
кг |
| Общая нагрузка на все полки |
кг |
| Цветной графический сенсорный экран |
Диагональ 17 см |
| Вес (нетто): |
121 кг |
| Параметры электросети 50 Гц: |
380В, 3Ф |
| Мощность: |
4.8 кВт |
| ОПЦИИ ВЫСОКОВАКУУМНОГО СУШИЛЬНОГО ШКАФА ТИРСА-АВ-108ВГ250 |
| |
| Безмаслянный спиральный насос |
VACSCROLL-15 или VACSCROLL-31 |
| Полки из нержавеющей стали, перфорированная поверхность полки |
Нагрузка на полку кг |
| Дополнительные полки |
|
| Дверь с окном, размер окна |
100 x 180 мм (2 шт) |
| Корпус из полированной нержавеющей стали |
|
| Тумба с панелями из нержавеющей стали на колёсах |
|
Высоковакуумный сушильный шкафй ТИРСА-АВ-108ВГ250 с температурой нагрева 250°С полностью собираются в России (г.Фрязино, Московская обл), при этом для сборки вакуумной части используются надёжные комплектующие (японские электромагнитные клапаны, немецкие вакуумметры, тайваньские сильфоны и вакуумная арматура). Именно по этой причине наши высоковакуумные термошкафы серии ТИРСА-АВ по качеству сильно превосходят азиатские, имеют качество, сравнимое с евпроейскими и американскими. По уровню достижимого вакуума превосходят их и имеют более привлекательную цену.
| |
