Серия VB
Печь вакуум/инертный газ

Многофункциональная экономичная печь

Вакуумная печь серии VB – это высокоэффективная универсальная печь. Температурный уровень от окружающей среды до 600 ^o С, рабочий вакуум от атмосферы до 10 ^-8 торр. Вакуумная печь серии VB предоставит множество возможностей в области термообработки.

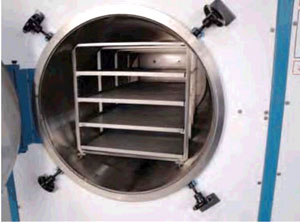

Камера печи имеет конструкцию типа «горячая стенка», что позволяет полностью освободить внутренне пространство вакуумной камеры и максимально повысить ее загрузку. Высокотемпературная изоляция толщиной до 10 см имеет отражающий экран и находится вокруг нагревателей. Печь поддерживает стабильную рабочую температуру в течение всего рабочего процесса.
При работе с инертным газом предлагается использовать стандартные электропневматические впускной и выпускной клапаны, что позволяет также заполнять камеру атмосферным воздухом.
В стандартном исполнении печь VB поставляется с системой автоматического контроля и от оператора требуется загрузить печь и запустить ее. Возможность установки дополнительных опций, таких как: вентилятор перемешивания газа, быстрое охлаждение, альтернативная система вакуумирования и система контроля позволят сделать ваш процесс простым и высокоэффективным.



Уровень температуры:

• серия 4 – 400°С
• серия 6 – 600°С
Время нагрева под вакуумом – 25 минут

Система вакуумной откачки:

Возможно несколько вариантов:
• Базовая – двухступенчатый механический насос 11 л/с (20 л/с для камеры 1,22x1,22 м)
• Безмасляный механический, диффузионный, криогенный или турбомолекулярный насос
• Водоохлаждаемая, оптически непроницаемая, ловушка на форлинию или ловушка, охлаждаемая жидким азотом, на высоковакуумную линию
• Система автоматического контроля, включая контроль нагрева и заполнения камеры газом

Уровень вакуума

Механический насос, стандартный	от атмосферы до 1,0x10-2 Торр
Сухой безмасляный насос	от атмосферы до 1,0x10-4 Торр
Механический/диффузионный насосы	от атмосферы до 1,0x10-6 Торр
Механический/криогенный насосы	от атмосферы до 1,0x10-7 Торр
Механический/турбомолекулярный насосы	от атмосферы до 1,0x10-7 Торр

Уровень рабочего давления

• От атмосферы до 10^-8 Торр
• Рабочее давление при максимальной температуре от 10^-8 Торр до 1 атмосферы

Система контроля

Система автоматического контроля нагрева, вакуумирования, заполнения газом с использованием как программируемого логического контроллера (PLC), так и технологии цифрового контроля температуры, которая позволяет быстро нагревать и выдерживать температуру и автоматизировать циклы вакуумирования и напуска газа.

• Шаг регулировки ± 1 ° С
• Независимое программируемое цифровое реле перегрева температуры
• дисплей вакуумного датчика с круговой шкалой от 0 до 760 торр

Опции :
• Интерфейсная панель оператора, которая предоставляет доступ к программам распределения температуры и другим параметрам системы. В систему включен удобный для пользователя многофункциональный экран. Система не нуждается в наличии отдельных программируемых устройств, контроллеров и индикаторов сообщений.
• Одновременное наблюдение за всеми термопарами
• Полностью PC/PLC автоматизированный контроль с набором команд управления, сбором и сохранением данных

Система инертного газа

• Стандартный впускной и выпускной электропневматический клапан инертного газа для проведения таких газовых процессов, как заполнение и дренаж камеры
• Вентилятор перемешивания газа мощностью от 0,4 до 4 кВт для более быстрого нагрева и охлаждения образца

Опция :
регулирование потока газа


Камера

Опции :
• Установка специальных стеллажей
• Быстрое охлаждение стенок вакуумной камеры с помощью воды


Возможные размеры рабочей зоны

Модель	Размер рабочей зоны, м (DxГ)	Внутренний объем камеры, м3
серия H18	0,46x0,76	0,125
серия H24	0,61x0,76	0,222
серия H30	0,76x1,22	0,556
серия H42	1,07x1,22	1,089
серия H48	1,22x1,22	1,424

Корпус

Камера и элементы управления закрыты кожухом из низкоуглеродистой стали с эпоксидным покрытием.
