Компания АКТАН ВАКУУМ поставляет вакуумные печи серии VF160
вакуумные камерные электропечи.

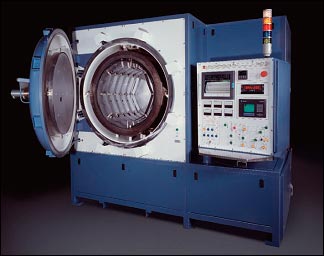

ВАКУУМНАЯ ПЕЧЬ ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ СЕРИИ VF160

Вакуумная печь системы VF160 – это высоковакуумная, высокотемпературная печь для выполнения всех ваших задач в области термической обработки, где требуется большой размер и большая допустимая масса рабочей камеры системы. Камера вакуумной печи большого размера целиком изготовлена из нержавеющей стали, в которой проводятся следующие процессы: закалка, отпуск, аустенизация, упрочнение, снятие напряжений, пайка, спекание, обжиг, соединения нескольких элементов, отжиг и многие другие индивидуальные процессы термической обработки при загрузке образцов большой массы.Вакуумная печь системы VF160 – это высоковакуумная, высокотемпературная печь для выполнения всех ваших задач в области термической обработки, где требуется большой размер и большая допустимая масса рабочей камеры системы. Камера вакуумной печи большого размера целиком изготовлена из нержавеющей стали, в которой проводятся следующие процессы: закалка, отпуск, аустенизация, упрочнение, снятие напряжений, пайка, спекание, обжиг, соединения нескольких элементов, отжиг и многие другие индивидуальные процессы термической обработки при загрузке образцов большой массы. Модуль регулировки нагрева в трёх зонах обеспечивает высочайшую равномерность температуры в рабочей зоне. Выполненная в теплозащитном исполнении дверь с электропневматическим управлением. Высокопроизводительные средства откачки позволяют быстро выводить систему на требуемый уровень вакуума и повышают производительность вакуумной печи. Эффективное охлаждение камеры обеспечивается системой быстрого охлаждения инертным газом мощностью 18 кВт. Вакуумная печь системы VF160, также может быть сконфигурирована под различные газовые процессы. Вакуумная печь может работать в полностью автоматическом режиме - технологу требуется один раз задать параметры процесса, а система контроля в полностью автоматизированном режиме проведет процесс и сохранит необходимые данные. От оператора требуется только загрузить и разгрузить систему, и нажать кнопку «пуск». Система VF160 состоит из полностью закрытых модулей, что позволяет поддерживать рабочее пространство в чистоте и облегчает обслуживание печки. Сборка вакуумной печи системы VF160 происходит непосредственно на месте эксплуатации, там же подключаются все необходимые коммуникации. Съемная зона нагрева существенно облегчит и ускорит техническое обслуживание печи. Если вас интересуют вакуумные печи с размерами рабочей камеры до Æ0,61x0,91 м, то ознакомьтесь с сериями VF340.

Основные характеристики печек серии VF160

 Уровень температуры и ее регулировка:
серия 10 – 1000°С
серия 13 – 1315°С
серия14.5 – 1415°С
серия 16.5 – 1650°С

• Шаг регулировки ± 1°С
• Стабильность поддержания номинальной температуры ± 5°С
• Регулировка источника питания SCR (кремниевый триодный тиристор)
• Управление трех зон нагрева с независимым контуром обратной связи с ПИД-регулятором

Система вакуумной откачки:
• стандартное время откачки
          до 0,1 торр – 8 минут
          до 10-5 торр – 21 минут
• Высоковакуумный клапан, быстрота действия 170 л/с
• Механический насос поддержки и стабилизации вакуума, быстрота действия 3,3 л/с
Опции:
-безмасляная система откачки (высоковакуумный криогенный или турбомолекулярный насос
-откачной пост на базе винтового насоса и насоса Рутса)

Система подачи инертного газа и быстрого охлаждения
• Система встроена в камеру печи, нет смонтированных снаружи узлов
• Нагнетатель 18 кВт – расход атмосферного воздуха – 4,7 м3
• Теплообменник газ/вода
• 40 проточных направляющих в рабочий объем для газа быстрого охлаждения
Опции:
- Различные технологические газовые процессы
- Контролируемое охлаждение

Диапазон рабочих давлений
• От высокого вакуума до 2 бар (возможно и большее давление)
• Рабочее давление зависит от максимальной температуры: от высокого вакуума до 1 торр (возможно большее давление, зависит от температуры)
• Допускается давление между атмосферным и 2 бар (при использование быстрого охлаждения)
• Возможно давление 6 бар

Конструкция зоны нагрева
• Полезная рабочая зона, Æ0,46x0,76 мм
• Объем полезной рабочей зоны 160 литров
• Допустимый вес рабочего материала 230 кг (возможен и более высокий вес)
• Зона нагрева цилиндрическая, горизонтально ориентированная, состоит из шести высокотемпературных (с низким сопротивлением) молибденовых нагревательных поясов/лент шириной 7,5 см
• Многослойная тепловая изоляция из молибденовых экранов
• Для ремонта или технического обслуживания зона нагрева легко полностью заменяется как единый блок, что уменьшает время простоя
Опции:
- Нагревательные элементы из графита или вольфрама
- Графитовая изоляция в оболочке из нержавеющей стали

Камера
• Из нержавеющей стали, включает в себя центральный затвор и водяную рубашку
• Конструкция камеры с двойной стенкой позволяет полный контакт вода–поверхность
• Исключена возможность попадания охлаждающей воды внутрь рабочей камеры
• Дверь с водяным охлаждением, электропневматическим зажимом и шестью дополнительными механическими
 зажимами
• Рабочее давление: от высокого вакуума до 2 бар (возможно исполнение и на большее давление)

Система контроля
Система контроля обеспечивает быстрый сбор данных, их анализ и поддержание заданных параметров работы системы, что достигается применением надежного программируемого логического контроллера и сверхбыстрого интерфейса управления концентратором. 17-дюймовый сенсорный монитор может отображать до 14 экранов с параметрами работы вакуумной печки. Интерфейс программного обеспечения интуитивно понятен, удобен в работе, позволяет отслеживать в режиме реального времени состояние и параметры всех основных узлов вакуумной печки, благодаря этому нет необходимости в специальных индикаторах сообщения.
• Контроль температуры
• Цифровой дисплей вакуумной системы
• Центр обработки стандартных термопар
• Аварийный останов
Опции:
- Групповое наблюдение за термопарами
- Система бесперебойного электропитания
- Многоканальный ленточный самописец

Меры обеспечения безопасности

Все вакуумные печи оборудованы с соблюдением всех правил техники безопасности

*Все значения времени и давления указаны для чистой, сухой, пустой, обезгаженной среды внутри камеры. Откачка начинается от давления и температуры окружающей среды, также допускаются другие варианты. Время откачки и давления указаны для конкретных насосов при максимальной температуре.
